تبحث عن مبادل حراري لوحي من التيتانيوم؟ إذًا شركة JINFAN هي الخيار المثالي.
نحن شركة رائدة في تصنيع وتصدير المبادلات الحرارية اللوحية من التيتانيوم. وتغطي مجموعة مبادلات الحرارة من JINFAN طيفًا واسعًا من التطبيقات، بما في ذلك الأغذية، ومنتجات الألبان، والمشروبات، والتكنولوجيا الحيوية، والأدوية، إلخ.
التيتانيوم هو معدن خاص جدًا يتميز بخصائص القوة العالية، والكثافة المنخفضة، وعدم التوصيل المغناطيسي، ومقاومة فائقة للتآكل. وهو خفيف الوزن مع ضمان بنية قوية، ويُعد مثاليًا بشكل خاص لتبادل الحرارة في وسائط مثل أيونات الكلوريد، ومياه البحر، والمحاليل الحمضية والقلوية.

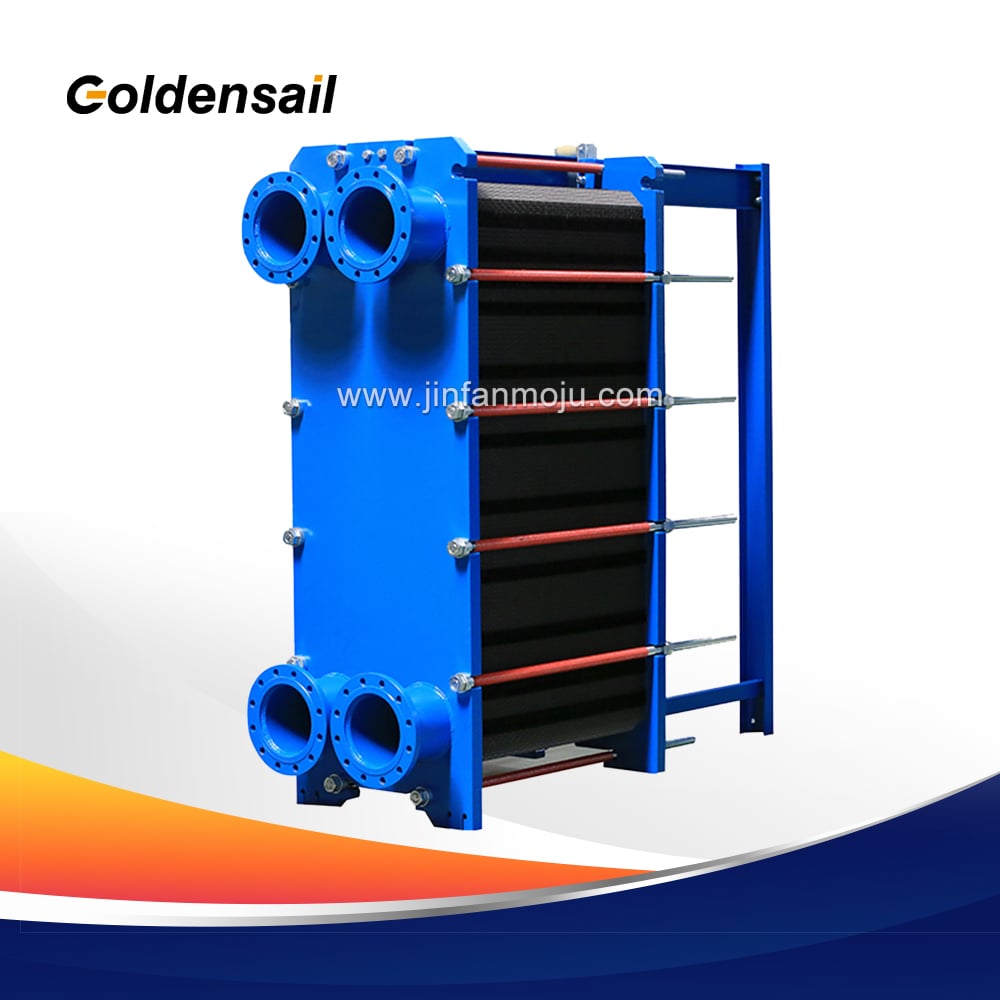

تعتبر مبادلات الحرارة الصفيحية حاليًا أكثر معدات تبادل الحرارة كفاءة، وتتميز بهيكلها المدمج وكفاءتها العالية في نقل الحرارة. وقد تم استخدام مبادلات الحرارة الصفيحية ذات الحشوات على نطاق واسع في مختلف الصناعات، بالاعتماد على مزاياها مثل سهولة الفك والتنظيف والصيانة، بالإضافة إلى سهولة توسيع السعة. التيتانيوم مُبادل الحرارة الصفيح هو جهاز فعال لتبادل الحرارة يستخدم معدن التيتانيوم كعنصر ناقل للحرارة. ويتكون أساسًا من صفائح تيتانيوم مموجة، وحشوة طرد حراري مانعة للتسرب، وإطار داعم. وتُشكل القنوات الضيقة بين الصفائح مجارات لمرور سائليْن ذوي درجتي حرارة مختلفتين عبر قنوات متجاورة، حيث يتم تبادل الحرارة من خلال الصفائح التيتانية لتحقيق التسخين أو التبريد.

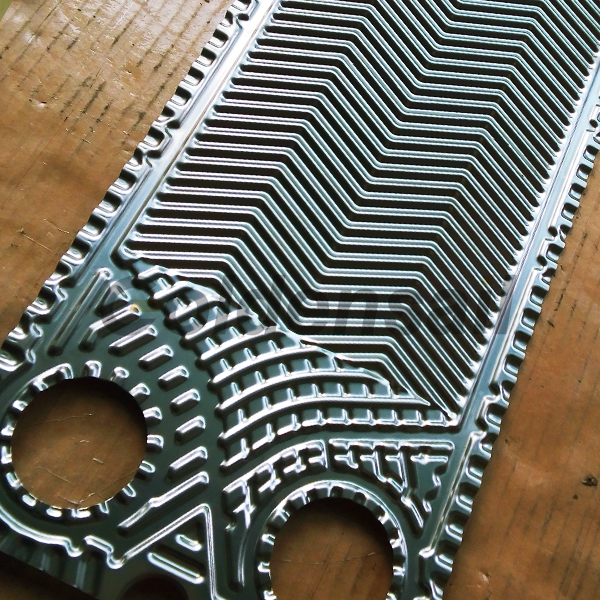

تفاصيل اللوحة التيتانية
مبدأ عمل مبادل الحرارة اللوحي التيتانيومي يشبه إلى حد كبير مبدأ عمل مبادل الحرارة اللوحي العادي. وهو يتكون من سلسلة من الألواح المموجة المصنوعة من التيتانيوم، تُرتب بشكل متناوب لتكوين قنوات تدفق. ويتكوّن مبادل الحرارة اللوحي التيتانيومي أساسًا من هيكل ولوحة تيتانيومية. وتُضغط لوحة التبادل الحراري لتشكل نمطًا متموجًا محدبًا ومقعّرًا، ويتم إغلاقها بختم مطاطي مركب. ويتم تعليق العدد المطلوب من لوحات التبادل الحراري المذكورة أعلاه على قضيب توجيه، وتتداخل بين الهيكل الثابت والهيكل المتحرك، ثم تُثبت بالمسامير. وتفصل لوحة واحدة بين السائل عالي درجة الحرارة والسائل منخفض الحرارة، حيث يتدفقان بالتناوب في مسار التدفق المشكل بين الألواح، وذلك لإجراء عملية تبادل الحرارة.
بسبب التصميم المموج للوحات، فإن السائل يشكل درجة عالية من الاضطراب في القناة، مما يزيد بشكل كبير من مساحة التلامس بين السائل واللوحات وكفاءة تبادل الحرارة. ويتم إدخال السائل الساخن والسائل البارد إلى هذه القنوات المتتالية. وعادةً ما يتدفق السائلاّن بطريقة عكسية، أي أن مدخل السائل الساخن يواجه مخرج السائل البارد. ويمكن عن طريق هذه الطريقة الاستفادة القصوى من فروق درجات الحرارة وتحقيق كفاءة أعلى في تبادل الحرارة. ويتم نقل الحرارة إلى السائل البارد من خلال اللوحة التيتانيوم لإكمال عملية تبادل الحرارة. وتكفل الحشوة الختمية بين اللوحات ألا يختلط السائلاّن مع منع التسرب الخارجي.
✅ المعدن التيتانيوم يتمتع بمقاومة جيدة للتآكل وهو مناسب بشكل خاص للسوائل القاعدية. تُستخدم مبادلات الحرارة التي تحتوي على ألواح من التيتانيوم بشكل واسع في تبريد المياه المالحة وفي نقل الحرارة في الوسائط ذات التآكل العالي.
✅ بالاعتماد على تصميم الألواح المبطنة، يمكن تعظيم مساحة التبادل الحراري، مما يجعل التدفئة أو التبريد أكثر كفاءة. وفي الوقت نفسه، فإن التصميم المدمج يمكن أن يقلل من المساحة الأرضية المطلوبة.
✅ التصميم القابل للإزالة أسهل في الصيانة والتنظيف، مما يضمن تحقيق أفضل أداء للمبادل الحراري خلال عمره الافتراضي.
"بعد ما يقرب من ثلاث سنوات من التشغيل، عندما قمنا بفتح الجهاز للفحص، ظلت سطوح اللوحات لامعة كالجديدة، دون أي علامات تقريبًا على التآكل. لم يعد لدينا قلق بشأن أعطال المحرك الناتجة عن تسرب المبرد."
"يُظهر التيتانيوم مقاومة ممتازة لأيونات الكلور والبيئة الحمضية في عمليتنا. وقد كشفت الاختبارات المنتظمة لتكوين الوسط على مدى العامين الماضيين عن عدم وجود تلوث بأيونات المعادن، مما يلغي تمامًا مشكلة تلوث المنتج الناتجة عن تآكل المعدات."
| مادة الغasket | درجة حرارة التشغيل | الوسائط المناسبة | |||||
|---|---|---|---|---|---|---|---|
| NBR | -20℃ إلى +110℃ | الماء، ماء البحر، الزيت المعدني، الملح، المحلول الملحي | |||||
| EPDM | -50℃ إلى +150℃ | بخار الماء الساخن، الحمض، القاعدة | |||||
| HNBR | -15℃ إلى +160℃ | درجة حرارة مرتفعة، زيت معدني، ماء | |||||
| VITONA/VITONG/FKM | -35℃-+180℃ | درجة حرارة عالية، مقاومة عالية، مؤكسد قوي، زيت، حمض، قلوي، إلخ | |||||
