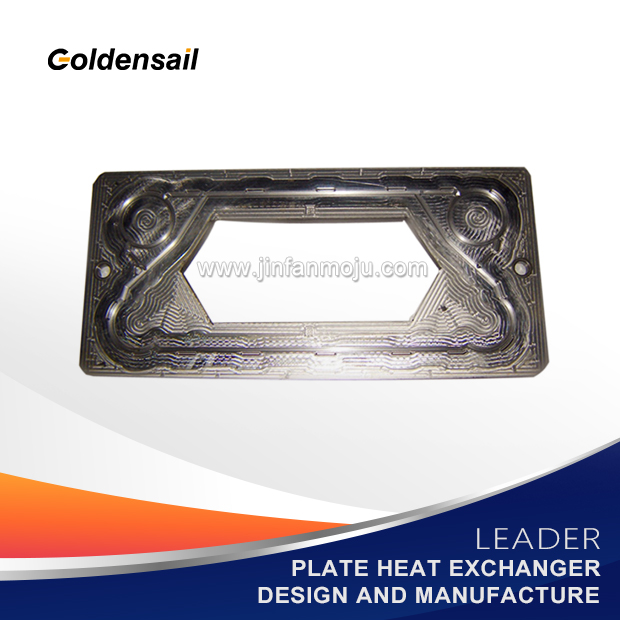

قالب حشية مبادل حراري لوحي

قوالب حشية المبادلات الحرارية اللوحية هي أدوات تشكيل متخصصة تُستخدم لإنتاج حشيات إغلاق مطاطية للمبادلات الحرارية اللوحية. وتنتمي هذه القوالب إلى فئة قوالب الحقن أو التشكيل بالضغط للمطاط عالية الدقة. والمكوّن الرئيسي في المبادل الحراري اللوحي هو اللوحة (PHE Plate)، وتُركَّب الحشية (PHE Gasket) في الأخاديد المحيطة باللوحة، حيث تؤدي وظيفتين معًا: إحكام إغلاق السائل وتوجيه تدفق الوسيط. ولذلك فإن دقة القالب وجودته تحددان بشكل مباشر ما إذا كان المبادل الحراري سيتسرّب أم لا.

تشمل التحديات التقنية الأساسية في تصنيع قوالب الحشوات التحكم في الدقة الأبعادية، وحساب معدل انكماش الحشوة، وتعقيد نظام التهوية، وتصميم قنوات التدفق لتجنب خطوط اللحام.

دقة أبعادية عالية جدًّا: يجب التحكم في سماكة المقطع العرضي للحشوة ضمن نطاق ±٠٫٠٥ مم. وسيؤدي عدم انتظام السماكة إلى ضغط ختم غير متساوٍ عند تثبيت الألواح، بل وقد تؤدي أصغر الأخطاء إلى حدوث تسرب.

حساب معدل انكماش المطاط: ينكمش المطاط بعد عملية الت Vulcanization، ويتفاوت معدل الانكماش اختلافًا كبيرًا بين الدرجات المختلفة (EPDM، NBR، HNBR). وقد يتراوح معدل الانكماش بين ١٫٥٪ و٣٪.

نظام تهوية معقَّد: إذا بقي الهواء داخل الوسادة المطاطية، فسوف يتسبب ذلك في ظهور فقاعات أو نقص في كمية المادة بعد عملية الت vulcanization. ولذلك يجب تجهيز القالب بقنوات تهوية دقيقة جدًّا لإخراج الغاز عالي الضغط، مع الاستفادة في الوقت نفسه من كمية المادة الزائدة والحدبة (flash) لسد الفتحات تلقائيًّا.

تصميم معقد لمجرى التغذية: للمقاطع المطاطية الطويلة على شكل شرائط، يُعد ضمان وصول مركب المطاط إلى الطرف البعيد في تجويف القالب في الوقت نفسه لتفادي خطوط اللحام هو المحور الأساسي في تصميم نظام التغذية.

أنواع قوالب حشوات مبادلات الحرارة اللوحية

٤.١ التصنيف حسب طريقة تثبيت الحشوة

القوالب ذات نوعية الغراء: يكون المقطع العرضي للحشوة عادةً مستطيلاً أو شبه منحرفي الشكل. وبعد إدخالها في م groove اللوحة، يجب لصقها بإحكام باستخدام غراء خاص. وتتميز هذه النوعية من القوالب بالبساطة نسبيًا، لكن كفاءتها الإنتاجية أقل، كما أن استبدال الحشوة لاحقًا يكون مرهقًا.

القوالب ذات نظام الإسناد بالانحناء (النوع القابل للإدخال بالضغط): وهذا النوع يُعتبر حاليًّا الأكثر انتشارًا. ويشمل تصميم القالب هياكل انحنائية على شكل رأس فطرية أو إسفينية أو على شكل ذيل حمامة في الجزء الخلفي من الحشوة. وتُدخل الحشوة في م groove اللوحة عن طريق التشوه المرن لها دون الحاجة إلى أي غراء. وتتصف هذه النوعية من القوالب بتعقيد هيكلها، لكنها سهلة الاستخدام جدًّا عند الصيانة اللاحقة.

القوالب ذات نظام الإسناد بالانحناء/النوع الزِّرّي: مصمم لظروف الضغط العالي المحددة، ويحتوي الحشية على أزرار تثبيت في الزوايا الأربعة. ويجب أن يشمل القالب هياكل مساعدة مثل الانزلاقات التشكيلية.

١.٢. التصنيف حسب عملية التشكيل بال Vulcanization

قوالب الحقن (الرئيسية عالية الجودة): تُستخدم مع آلات حقن المطاط. وبعد أن يُذاب مركب المطاط بواسطة المسمار، يُحقن بسرعة عالية في تجويف القالب المغلق عبر فتحة الحقن. وتتميز هذه النوعية من القوالب بالتحكم الدقيق في درجة الحرارة، وسرعة عالية جدًا في عملية الت Vulcanization، واستقرارٍ ممتازٍ في أبعاد المنتج، ما يجعلها مناسبة للإنتاج الضخم.

قالب الصب تحت الضغط/قالب النقل: يوضع مركب المطاط في تجويف القالب العلوي ثم يُدفع إلى القالب السفلي بواسطة ضغط المكبس. وهو مناسب للدُفعات المتوسطة أو الوسائد المطاطية الكبيرة والسميكة.

القالب المسطح (قالب الضغط): يُوضع مركب المطاط مباشرةً في تجويف القالب، ثم يُسخَّن للتصليب بعد إغلاق القالب. وتكون بنية القالب أبسط ما يمكن، لكنها تُنتج كمية أكبر من الحواف الزائدة (الفلاش)، كما أن كفاءة الإنتاج فيها منخفضة؛ وهي تُستخدم حاليًّا في الغالب لإنتاج النماذج الأولية.

٢. مادة القالب وعمره الافتراضي

وبما أن عملية التصليب تتطلب التعرُّض لفترات طويلة لدرجات حرارة مرتفعة تتراوح بين ١٨٠°م و٢٢٠°م، ولعوامل تصليب شديدة التآكل، فإن فولاذ القالب يجب أن يكون مقاومًا للحرارة (مثل سبيكة S136 المستوردة أو سبيكة DH31-S أو نسخة معدلة من سبيكة 4Cr13 المحلية)، ويجب أن يُعالَج بالتجفيف في الفراغ والتبريد السريع. ويضمن القالب عالي الجودة عادةً أكثر من ٥٠٠.٠٠٠ إلى ١.٠٠٠.٠٠٠ دورة لإغلاق القالب.

إذا كنت تعاني من المشكلات التالية:

✓ دورات تجريبية طويلة لإعداد القوالب، مع استمرار الحاجة إلى تعديلات متكررة على القالب دون أن تؤدي إلى تقليل سمك الحواف الزائدة (الفلاش) في الحشوات أو تحقيق استقرار الأبعاد.

✓ تغيُّرات متكررة في أنواع المواد اللاصقة، بينما تكون القوالب الحالية غير متوافقة مع مواد HNBR عالية الجودة أو مواد FKM المقاومة للتآكل، والتي تختلف في معدلات الانكماش.

√ رسومات غير مكتملة لأخاديد اللوح، وتفتقر إلى القدرات اللازمة لإعادة هندسة الأقسام المانعة للتسرب بدقة.

💡 نقدم حلاً شاملاً يغطي سلسلة كاملة من قوالب الحشوات الخاصة بمبدلات الحرارة اللوحية:

يمكننا إنشاء نموذج استنادًا إلى الحشيات أو الألواح الموجودة لديك. قالب واحد، ومُهندس دعم فني مخصص واحد. ونقدّم دعمًا مستمرًا لتحسين قنوات التدفق وتحليل فشل الفولاذ، بدءًا من مرحلة الاختبار الأولي للقولبة وحتى انتهاء عمر القالب المقدر بـ مليون دورة.
