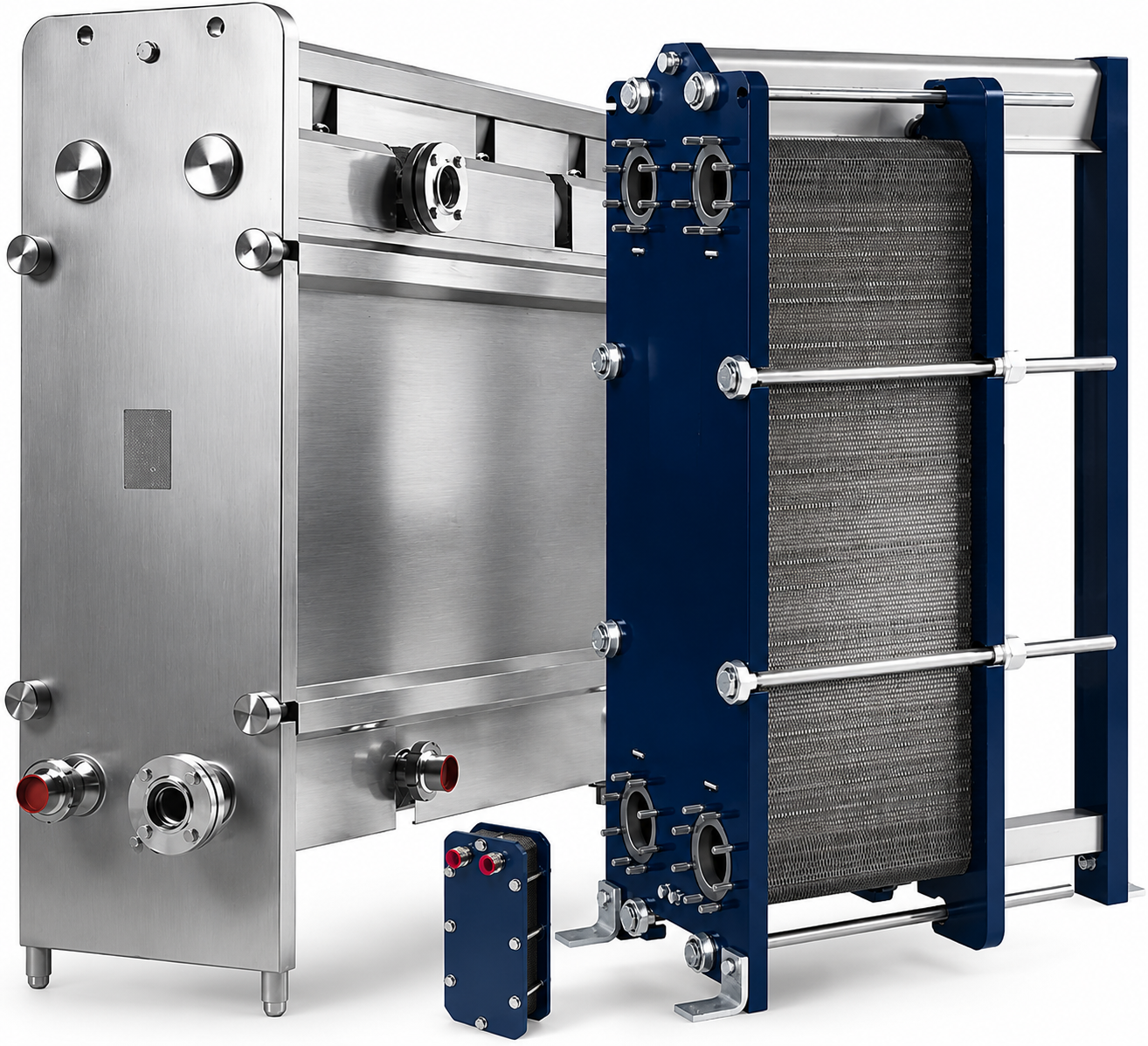

APV bietet ein umfassendes Sortiment an Plattenwärmetauschern mit 34 verschiedenen Wellplattentypen und 60 verschiedenen Plattengrößen für ein breites Spektrum an Wärmeaustauschanforderungen – von extrem niedrigen bis hin zu ultrahohen Durchflussraten. Die optimierte Strömungsverteilung der APV-Plattenwärmetauscher gewährleistet eine gleichmäßige Fluidverteilung in den Kanälen, reduziert den Strömungswiderstand und verbessert die Wärmeaustauscheffizienz. Die Plattenstruktur erzeugt starke Turbulenzen in den Strömungskanälen und verhindert so die Bildung von Ablagerungen auf den Plattenoberflächen. Sollten sich dennoch Ablagerungen bilden, werden diese vom Wasserstrom einfach weggespült. Die integrierte Dichtung macht eine Klebebefestigung überflüssig und vereinfacht die Installation erheblich. demontage, und Reinigungszeit.
| Parameter |
Spezifikation |
| Wärmeübertragungsfläche einer einzelnen Platte |
0,02 m² ～ 4,75 m² |
| Maximale Durchflusskapazität pro Einheit |
Bis zu 4.500 m³/h |
| Maximale montierte Wärmeübertragungsfläche |
Über 3.300 m² |
| Maximale Anzahl Teller pro Einheit |
Bis zu 710 Teller |
| Betriebstemperaturbereich |
-200 °C ～ 900 °C |
| Maximaler Arbeitsdruck |
4,0 MPa (≈40 bar) |
| Anschlussgröße |
DN15 ～ DN500 |
| Anpassung |
Verfügbar je nach Anwendung |
Hinweis: Die Spezifikationen können je nach Modell, Material und Betriebsbedingungen variieren. Für eine genaue Produktauswahl und individuelle Lösungen wenden Sie sich bitte an unser technisches Team.
JINFAN Technische Vorteile
Im Vergleich zu den APV-Einheiten von Originalausrüstern (OEM) bieten unsere Plattenwärmetauscher wettbewerbsfähigere Preise bei gleicher Leistung. Die Dichtungen von Plattenwärmetauschern sind Verschleißteile, die die Lebensdauer der Geräte direkt beeinflussen. JINFAN-Ersatzdichtungen sind deutlich günstiger als OEM-Dichtungen, wodurch die täglichen Wartungskosten für unsere Kunden erheblich gesenkt werden. Da wir die Marketing- und Vertriebskosten internationaler Marken nicht tragen, geben wir die Einsparungen direkt an unsere Kunden weiter.
Technische Daten
Hochwertige Materialien und flexible Konfigurationen für anspruchsvolle industrielle Anwendungen.
Platten
| Standard |
AISI 304 Edelstahl
AISI 316L-Edelstahl |
| Spezielle Materialien |
Edelstahl: 315J1, 317, usw.
Titan: TP270, TP270-Pd
Hochnickellegierung: C-276, C-22, B, G
Nickel: NNCP, NLCP
Sonstiges: Materialien nach nationalen und internationalen Normen |
| Stärke |
0,4 mm – 1,15 mm |
Dichtungen
| Standard |
NBR
EPDM
FPM |
| Sonderausführungen |
IIR
Silikon
TCG (PTFE-Dichtungsscheibe) |
| Anhang |
Nicht-klebendes System
Klebend angebrachte Dichtungen |
Rahmen
Emaillierter Kohlenstoffstahl oder Edelstahl (massive Ausführung und Optionen mit Edelstahl-Auflage verfügbar)
Verbindungen
| Standard |
Gestiftete Verbindungen
Flanschverbindungen
Aseptische Verbindungen
Gewindeverbindungen aus Edelstahl |
| Spezielle Materialien |
904L
Titan (Ti)
SMO 254 (1.4547)
Mit einem Gehalt an Kohlenstoff von mehr als 0,5% |
Plattenwellenmuster

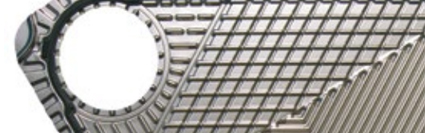

Energiesparer
■Zur Verarbeitung niedrigviskoser Medien

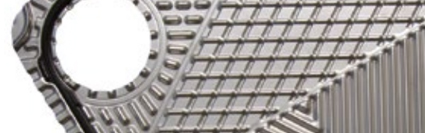

DuraFlow
■Für Medien mit mittlerer oder hoher Viskosität

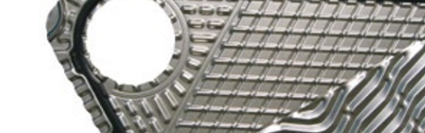

EasyFlow
■Für Medien, die Fasern oder Zellstoff enthalten
Anwendungen
Lebensmittel und Getränke
Energieverbrauch reduzieren. Sicherstellen der Nahrungsmittel- und Trinkwassersicherheit. Präzise Temperaturregulierung verringert den Schaden an der Ernährung.
Chemikalien
Bei der Produktion von Schwefelsäure/Ethenoxid/Ethylenglykol ist eine genaue Thermomanagement notwendig, um Überhitzung oder Temperaturschwankungen zu verhindern.
Erneuerbare Energie
Unsere PHEs eignen sich sehr gut für den Einsatz unter harten Bedingungen, um die Wärmeübertragungs-effizienz zu maximieren. Mit unserer Fachkenntnis können wir die Stromerzeugung umweltfreundlicher gestalten
Metallurgie
Stahlherstellung ist einer der energieintensivsten Prozesse weltweit. Unsere Expertise, Ausrüstung und Dienstleistungen senken die Gesamtkosten des Betriebs und erhöhen die Erträge
Marine
Egal ob Seefahrer oder Schiffsbaumeister, wir können Ihnen helfen, die Herausforderungen von heute und morgen zu meistern
Papier & Papiermasse
Steigende Rohstoffkosten und strengere Umweltvorschriften beeinflussen die Rentabilität von Papiermühlen. JINFAN denkt mehr für Papiermühlen mit.
