Plattenwärmeaustauscher sind aufgrund ihrer hohen Effizienz und kompakten Bauweise beliebt, doch ihre Einschränkungen dürfen in bestimmten spezifischen Anwendungsfällen nicht außer Acht gelassen werden. Im Folgenden finden Sie die wichtigsten Nachteile zur Überlegung:
Das Konstruktionsprinzip von Plattenwärmeaustauschern lautet: „größtmögliche Wärmeaustauschfläche mit geringstmöglichem Materialaufwand zu erreichen“. Die zulässigen Höchstdruck- und Höchsttemperaturwerte bei Plattenwärmeaustauschern liegen deutlich unter denen von Rohrbündel-Wärmeaustauschern. Dichtungsplatten-Wärmeaustauscher nutzen Gummidichtungen zur Abdichtung. Diese Polymerwerkstoffe verhärten, altern und verlieren bei dauerhaft hohen Temperaturen ihre Elastizität, was schließlich zum Versagen der Dichtung führt. Um einen hohen Wärmeübergangswirkungsgrad zu erreichen, sind die Platten in der Regel sehr dünn. Obwohl die gewellte Formgebung eine gewisse strukturelle Steifigkeit bietet, ist sie grundsätzlich minderwertig gegenüber dickwandigen Wärmeaustauschrohren.

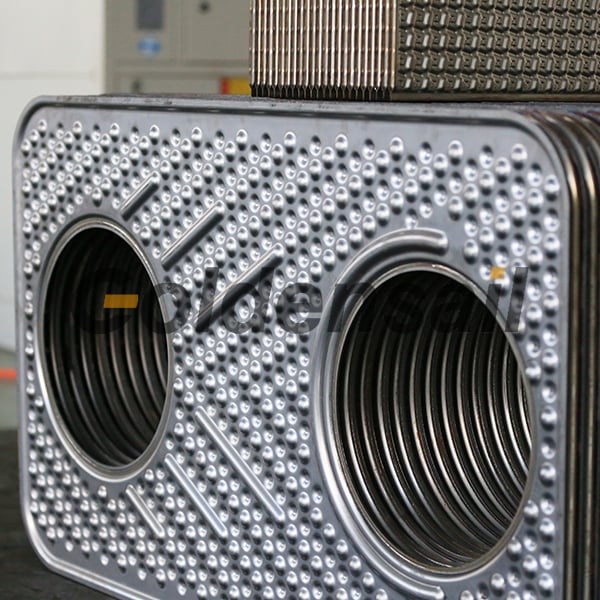

JINFAN bietet vollständig geschweißte oder halbgeschweißte Plattenwärmeaustauscher an. Durch den Einsatz von Laserschweißtechnologie statt Gummidichtungen sowie hochfester Edelstahl- oder Speziallegierungsplatten erhöhen sich der zulässige Betriebsdruck und der Temperaturbereich erheblich, wodurch anspruchsvolle Betriebsbedingungen problemlos bewältigt werden können.
Mehr erfahren
Plattenwärmeaustauscher zeichnen sich durch eine unübertroffene Kompaktheit und hohe Effizienz aus, die sich aus einem komplexen und miniaturisierten Netzwerk von Strömungskanälen ergibt, das durch dicht gepackte gewellte Platten gebildet wird. Diese Konstruktionsphilosophie birgt jedoch auch eine erhebliche betriebliche Schwäche: äußerst strenge Anforderungen an die Reinheit der Flüssigkeit, wodurch sie besonders anfällig für Verstopfungen aufgrund von Medienproblemen sind – mit einer Reihe betrieblicher und wartungstechnischer Herausforderungen. In Branchen wie der Papierherstellung, der Textilindustrie und der Lebensmittelverarbeitung können die Medien Fasern, Schuppen oder pflanzliche Rückstände enthalten. Die Verstopfung verhinderte den Wärmeaustausch und führte zu einer ungleichmäßigen Strömungsverteilung. Die Systemdurchflussrate konnte die prozessbedingten Anforderungen nicht erfüllen.

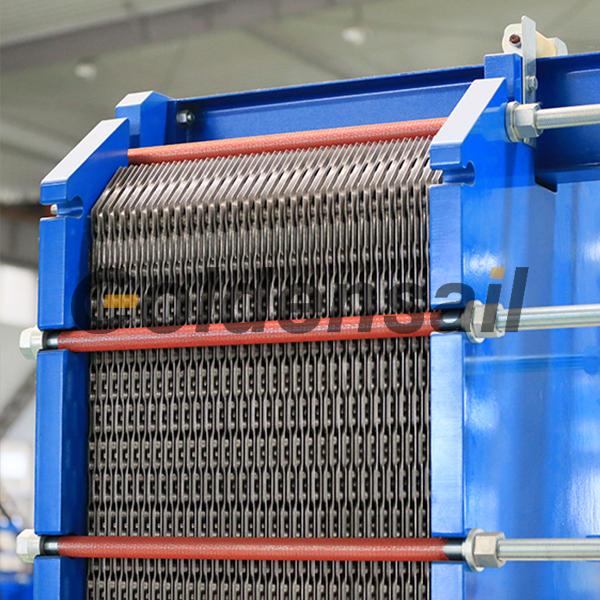

Der JINFAN-Plattenwärmeaustauscher ist speziell für verschmutzte Medien konzipiert. Der Plattenwärmeaustauscher mit großem Spalt bewältigt problemlos Flüssigkeiten mit Fasern, Kristallen oder feinen Partikeln – wie Zellstoff, Zuckersolutionen und Schlamm – und reduziert dadurch signifikant das Risiko von Verstopfungen sowie die erforderliche Reinigungshäufigkeit.
Mehr erfahrenDer Kern des abnehmbaren und leicht wartbaren Designs eines Plattenwärmeaustauschers beruht auf einem Ring elastischer Dichtungsdichtungen an seinem Umfang. Obwohl dieses Design Komfort bietet, birgt es zugleich eine inhärente Schwäche und stellt eine kontinuierliche Wartungsbelastung dar. Dichtungen sind entscheidend für die Dichtzuverlässigkeit, Sicherheit und Gesamtlebenszykluskosten der gesamten Anlage. Die Leistungsfähigkeit von Plattenwärmeaustauscher-Dichtungen spiegelt im Wesentlichen die Stabilität des verwendeten Polymerwerkstoffs unter bestimmten Betriebsbedingungen wider. Zu den Versagensursachen zählen thermische Alterung, chemische Korrosion und bleibende Verformung.

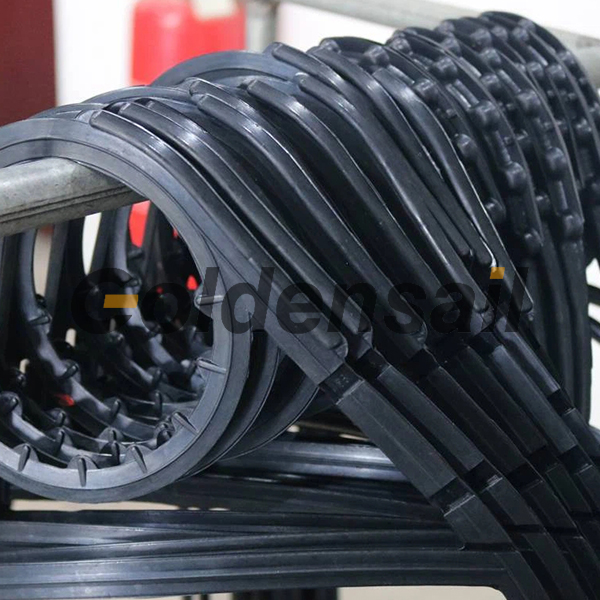

JINFAN bietet eine Auswahl hochwertiger Plattenwärmeaustauscher-Dichtungen, darunter EPDM und FKM, die eine überlegene chemische Beständigkeit sowie eine längere Lebensdauer bei hohen Temperaturen, Ölen und stark korrosiven Medien (wie Säuren, Laugen und organischen Lösungsmitteln) gewährleisten. Wir unterstützen zudem Konstruktionen mit Online-Austauschmöglichkeit, um Ausfallzeiten zu reduzieren.
Mehr erfahren
Die hohe Effizienz von Plattenwärmeaustauschern beruht in hohem Maße auf der starken Turbulenz, die sie innerhalb enger Strömungskanäle erzeugen. Dieser Vorteil wird jedoch erheblich geschwächt – und kann sich sogar in einen gravierenden Nachteil verwandeln –, wenn hochviskose Fluide verarbeitet werden, was ernsthafte Herausforderungen für ihre Wirtschaftlichkeit und Anwendbarkeit darstellt. Hochviskose Fluide weisen eine starke innere Reibung auf, wodurch ihre Turbulenz stark unterdrückt wird. Unter laminaren Strömungsverhältnissen und bei niedrigen Durchflussraten kann es bei unzureichender Regelung der Temperatur auf der heißen Seite zu einer lokalen Überhitzung des hochviskosen Fluids in unmittelbarer Nähe der Plattenoberfläche kommen, da der Wärmeaustausch ungenügend ist; dies führt zur Bildung fester Ablagerungen, die nur schwer zu entfernen sind.

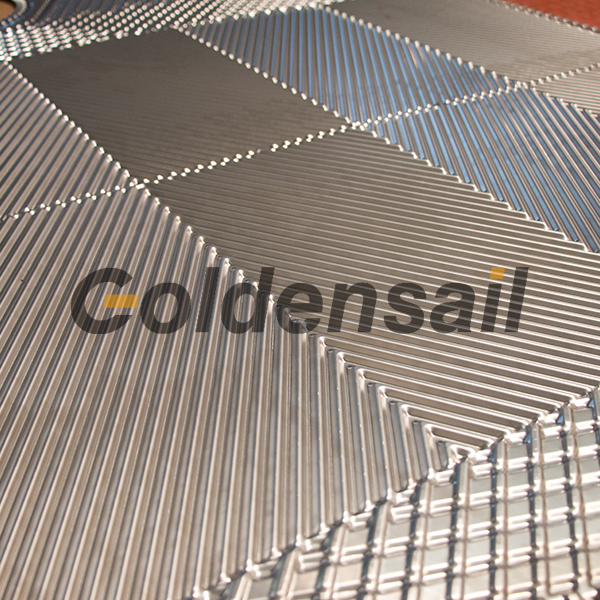

Der Plattenwärmeaustauscher von JINFAN zeichnet sich durch einen spezialisierteren Wellungswinkel und eine spezialisiertere Wellungstiefe der Platten sowie eine asymmetrische Strömungskanal-Anordnung aus, wodurch maßgeschneiderte, strömungsgünstige Kanäle für hochviskose Medien bereitgestellt werden. Gleichzeitig können wir die Pumpenleistung präzise berechnen und abstimmen, um eine optimale Effizienz und ein ausgewogenes Verhältnis von Energieverbrauch im Wärmeaustauschprozess mit Medien wie Asphalt, Harz und hochkonzentrierten pharmazeutischen Lösungen sicherzustellen.
Mehr erfahrenPlattenwärmeaustauscher sind die unangefochtene Effizienzchampionin beim Wärmeübergang zwischen Flüssigkeiten, doch ihre Struktur der Strömungskanäle steht vor erheblichen Herausforderungen, wenn komplexe Wärme- und Stoffübertragungsprozesse mit Gasphase oder Phasenübergängen (Kondensation, Verdampfung) zu bewältigen sind. Obwohl solche Funktionen durch mehrsträngige und mehrstufige Kombinationen „realisiert“ werden können, lassen sich Effizienz, Stabilität und Wirtschaftlichkeit häufig nicht mit spezialisierten Anlagen erreichen. Im Kern bedeutet dies, ein hochgradig effizientes Modell – das für kontinuierliche Flüssigphasen optimiert ist – zwangsweise auf Mehrphasenströmungsfelder anzuwenden.

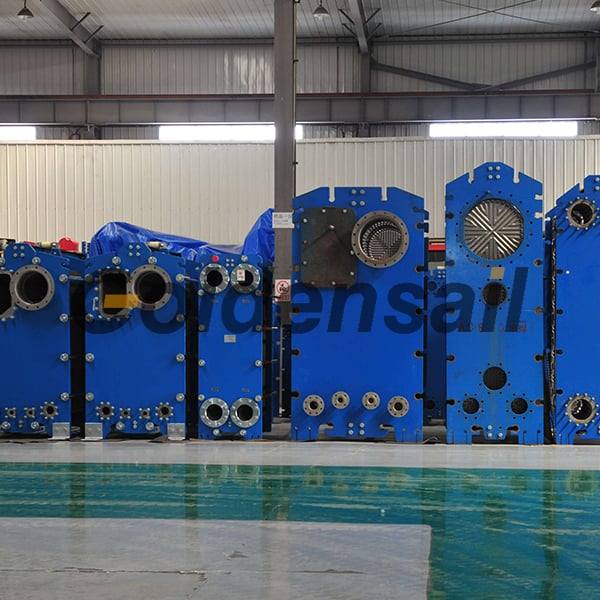

JINFAN bietet spezielle Plattenverdampfer-/Kondensatormodelle an. Durch die Nutzung von Plattenoberflächen, die für Phasenwechselprozesse optimiert sind, wird eine gleichmäßige Verteilung des gasförmigen Mediums und eine effiziente Ableitung der flüssigen Phase gewährleistet. Unser mehrstufiges integriertes Design vereint Vorwärmung, Verdampfung und Überhitzung in einem kompakten Gehäuse und erreicht Wirkungsgrade, die mit denen einiger Rohrbündel-Ausrüstungen vergleichbar sind oder diese sogar übertreffen.
Mehr erfahren
Das zentrale Wärmeübertragungselement eines Plattenwärmeaustauschers – die Metallplatten – ist trotz präziser Pressung und sorgfältiger Werkstoffauswahl weiterhin kontinuierlichen Gefahren für ihre Integrität in rauen industriellen Umgebungen ausgesetzt. Eine Plattenperforation, d. h. winzige Löcher in den Platten infolge von Korrosion, Verschleiß oder Ermüdung, stellt die schwerwiegendste und risikoreichste potenzielle Ausfallart bei Plattenwärmeaustauschern dar. Bei Prozessen mit Medien, die strikt miteinander unverträglich sind, handelt es sich hierbei nicht bloß um einen Anlagenausfall, sondern um ein grundsätzliches Konstruktionsrisiko, das eine Krise entlang der gesamten Sicherheits-, Umwelt- und Produktionskette auslösen könnte.

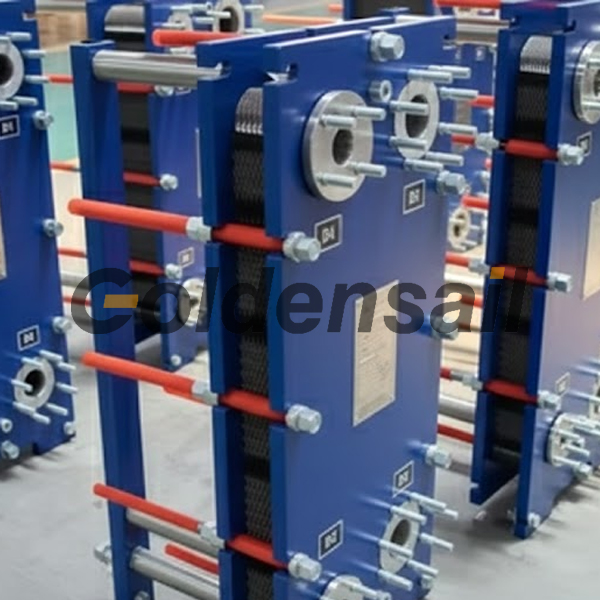

JINFAN-Plattenwärmeaustauscher: Für Medien, die streng inkompatibel sind (z. B. Pharmazeutika und Feinchemikalien), bieten wir den Doppelwand-Plattenwärmeaustauscher an. Wenn die Platte der ersten Schicht versehentlich perforiert wird, fließt das austretende Medium durch das Sicherheitsüberwachungsloch zwischen den beiden Schichten ab und löst einen Alarm aus, wodurch eine absolute Isolation gewährleistet und ein doppelter Schutz für eine sichere Produktion bereitgestellt wird.
Mehr erfahrenEin zentraler wirtschaftlicher Vorteil von Plattenwärmeaustauschern liegt in ihrer Fähigkeit, einen hohen Wärmeaustauschwirkungsgrad bei relativ geringen Anschaffungskosten zu erreichen. Dieser Vorteil ist jedoch stark von einer Voraussetzung abhängig: der Verwendung konventioneller Werkstoffe (wie Edelstahl 304/316). Sobald das Prozessmedium stark korrosiv wird und ein Wechsel auf hochwertigere Metalle wie Titan oder Hastelloy C-276 erforderlich ist, verändert sich die Kostenstruktur drastisch – ja sogar disruptiv. In einigen extrem korrosiven Umgebungen kann es sogar notwendig sein, den Rahmen aus Kohlenstoffstahl durch eine Edelstahlbeschichtung oder ein massives Edelstahlmaterial zu ersetzen; zudem müssen möglicherweise auch die Schrauben aufgewertet werden, was die Kosten weiter erhöht.

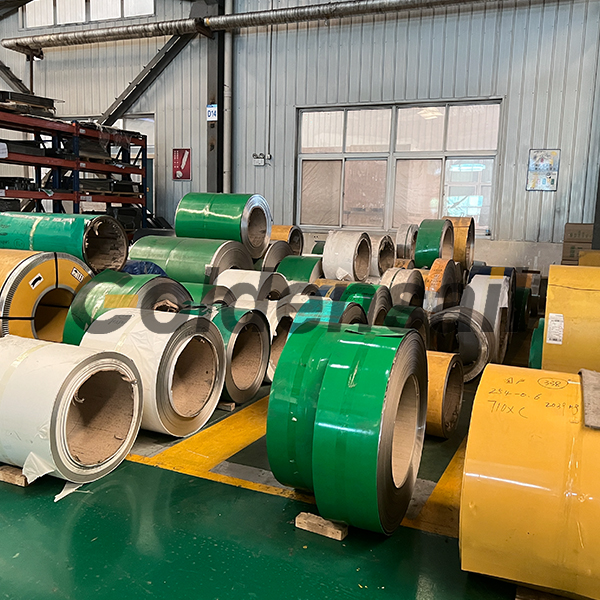

JINFAN verfügt über ausgereifte Spezialverfahren zur Metallbearbeitung (Titan, Nickel, SMO 254, Hastelloy). Durch die Optimierung des Plattenkonstruktionsdesigns maximieren wir die Materialausnutzung und reduzieren Abfall, ohne Korrosionsbeständigkeit und Festigkeit zu beeinträchtigen. Gleichzeitig bieten wir Mischmaterial-Montagelösungen für Platten an (beispielsweise Titan auf einer Seite und Edelstahl auf der anderen Seite), um gezielt Korrosionsschutz zu gewährleisten und so die optimale Kostenkonfiguration zu erreichen.
Mehr erfahren
Wenn Sie vor folgenden Herausforderungen stehen
Verschmutzte, verkalkende oder korrosive Medien
Betriebsdruck oder -temperatur nahe oder außerhalb der normalen Bereiche
Strenge Anforderungen hinsichtlich Leckagerisiko und Wartungskosten
Kontaktieren Sie uns bitte. Unsere Ingenieure führen eine detaillierte Analyse Ihrer Betriebsbedingungen durch und
stellen maßgeschneiderte Plattenwärmeaustauscher-Lösungen bereit, um Ihnen dabei zu helfen, das optimale Gleichgewicht zwischen Effizienz, Sicherheit und Gesamtbetriebskosten zu finden.
