Suchen Sie einen Dichtungsplattenwärmetauscher? Dann ist JINFAN genau richtig.
Wir sind ein erstklassiger Hersteller und Lieferant von Plattenwärmetauschern. Unser breites Sortiment an Dichtungsplattenwärmetauschern bietet eine effiziente Lösung für Ihre Anwendung. Marken umfassen APV, FUNKE, TRANTER, GEA, SONDEX, Sigma, HISAKA, VICARB, Thermowave, Botai usw.
Was ist ein Platten-Wärmetauscher mit Rahmen und Dichtungen?
Ein Platten-Wärmetauscher mit Dichtungen ist eine äußerst effiziente und kompakte Wärmeübertragungsvorrichtung. Die Wärmeübertragung zwischen zwei Fluiden erfolgt über eine Reihe gewellter Metallplatten. Die Anzahl der PHE-Platten kann erhöht oder verringert werden, um den Anforderungen an die Wärmelast gerecht zu werden. Durch Lösen der Pressbolzen kann die abnehmbare Platte entfernt werden, wodurch eine vollständige Demontage zur gründlichen Reinigung und Wartung ermöglicht wird.
Rahmen: Enthält die feststehenden und beweglichen Platten, obere und untere Führungsstangen sowie die Pressbolzen.
Plattenpaket: Eine große Anzahl metallischer Platten (üblicherweise aus rostfreiem Stahl, Titan usw.), die mit diagonaler Wellung versehen sind, wird auf den Führungsstangen ausgerichtet und gestapelt. Jede Platte weist an ihren vier Ecken Anschlussbohrungen auf.
Dichtung: Zwischen jedem Paar von Platten ist eine Dichtung angebracht. Die Dichtungen verhindern nicht nur Flüssigkeitsaustritt, sondern leiten auch gezielt den Fluidstrom, sodass dieser in den jeweiligen Strömungskanälen alterniert.

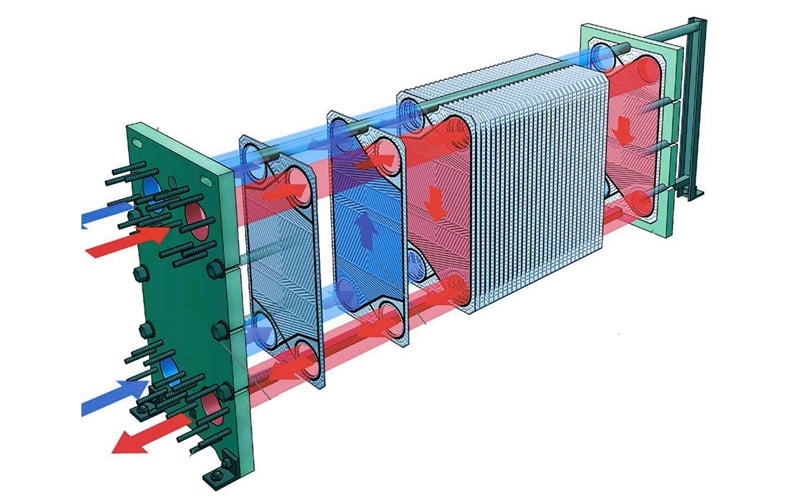

In einem Plattenwärmetauscher mit Dichtungen strömen zwei Flüssigkeiten unterschiedlicher Temperatur abwechselnd durch verschiedene, durch Platten getrennte Strömungskanäle, wobei die Wärme von der heißen zur kalten Flüssigkeit über die dünnen Platten übertragen wird. Die einzigartige wellenförmige Gestaltung der Wärmetauscherplatten erhöht nicht nur die Steifigkeit der Platten, sondern leitet auch die Fluidströmung, erzeugt Turbulenzen und verbessert dadurch die Wärmeübertragungseffizienz. Jede Platte weist an den vier Ecken Öffnungen auf, durch die die Flüssigkeit ein- und austritt. Die heiße Flüssigkeit strömt in ein Eckloch der feststehenden Platte und wird durch eine Dichtung in die ungeradzahligen Strömungskanäle geleitet. Gleichzeitig strömt die kalte Flüssigkeit durch das andere Eckloch und wird in alle geradzahligen Strömungskanäle gelenkt. Auf diese Weise strömen die beiden Flüssigkeiten in benachbarten Kanälen in entgegengesetzte Richtungen. Die Wärme wird von der höher temperierten Flüssigkeit durch die metallene Platte an die niedriger temperierte Flüssigkeit übertragen und tauscht somit die Wärme aus.
Vorteile
✅ Effiziente Wärmeübertragungstechnologie
Unsere Designer entwerfen den Winkel der welligen Platte gemäß den Betriebsbedingungen, um Turbulenz und Wärmeübertragungseffizienz zu maximieren. Der JINFAN GPHE ist kompakter im Design, was effektiver Raum spart, Kosten senkt und nachfolgende Wartungskosten reduziert.
✅ Hochwertige Rohstoffe
Unsere Platten bestehen aus Metallmaterialien mit besserer Wärmeleitfähigkeit, wie Edelstahl 316, Titan usw. Die thermische Widerstandskraft ist geringer und die Korrosionsbeständigkeit besser, was eine normale Betriebsführung bei hohen Temperaturen, hohem Druck und korrosiven Umgebungen sicherstellt.
✅ Maßgeschneiderte Wärmeübertragungslösungen
Wenn Sie eine individuelle Lösung für Wärmetauscher benötigen, stehen Ihnen unsere Experten für thermische Berechnungen und maschinelles Design bereit, um die Herausforderung zu meistern! Gemäß spezifischen Betriebsbedingungen (wie Flüssigkeitstyp, Durchfluss, Druck, Temperatur usw.) werden die Wärmeübertragsfläche, der Flusskanal, das Material usw. entworfen, um die Wärmeübertragungs-effizienz zu verbessern und sich den Betriebstemperaturen und -drücken anzupassen.
Jinfan Dichtungsplatten-Wärmetauscher verwenden präzise Produktionstechnologien und moderne Konstruktionswerkzeuge, um die Leistung der Wärmetauscherprodukte unter Berücksichtigung der Betriebsbedingungen zu maximieren. Wir sind stolz darauf, ein führender Hersteller von Plattenwärmetauschern zu sein und Industrien weltweit zu beliefern . Ständig weiterentwickelnd mit neuen Modellen, innovativen Funktionen und avantgardistischen technischen Konzepten bietet JINFAN vollständige Ersatzdienstleistungen für alle GPHE-Marken. Wir können auch nach Kundenanforderungen hochleistungsfähige GPHE anfertigen. Unabhängig von der Branche sind wir bestrebt, Ihre Kosten zu senken und Ihren ökologischen Fußabdruck zu reduzieren.
Hohe Temperatur, hohe Beständigkeit, starkes Oxidationsmittel, Öl, Säure, Lauge, usw.
Wenn Ihr Plattenwärmetauscher nicht mehr einsatzfähig ist, vielleicht ist es an der Zeit, Ihre PHE-Teile zu ersetzen. Wählen Sie hochwertige Ersatzteile für Plattenwärmetauscher kann die Leistung verbessern und Kosten senken.
Kundenfeedback
**** Wartungsleiter einer Lebensmittelverarbeitungsanlage (Kasachstan)
"Aufgrund der abnehmenden Effizienz unserer alten Wärmeaustauschgeräte haben wir diese durch einen neuen demontierbaren Plattenwärmetauscher ersetzt. Dies führte zu einer deutlichen Verbesserung der Dampfnutzung, beschleunigte die Kühlung und senkte den Energieverbrauch um etwa 15 %."
**** Einkaufsleiter eines Chemiewerks (Chile)
„Bevor wir es durch den neuen, auswechselbaren Plattenwärmetauscher ersetzten, wurde unsere Produktionslinie häufig durch Dichtungsprobleme und unzureichenden Wärmeübergang beeinträchtigt. Jetzt ist die Austrittstemperatur stabiler, die Prozesssteuerung präziser und der Wartungsaufwand erheblich reduziert worden.“
Haupttyp des JINFAN Gasket Plate Wärmetauschers
1
Halbschweißbarer GPHE
Die Seiten jeder zwei welligen Platten im semi-gekapselten Plattenwärmetauscher werden zu einem Plattenpaket verschweißt, um einen Strömungskanal für nicht korrosive Medien zu bilden. Die beiden Plattenpakete werden dann zusammen verschweißt, um einen Strömungskanal für korrosive Medien auf den Seiten zwischen je zwei Plattenpaketen zu bilden. Diese Plattenpakete werden zwischen der festen Platte und der Spannplatte montiert und durch Anziehen der Bolzen gespannt.
2
Weitlücken-GPHE
Plattenwärmetauscher mit großem Zwischenraum eignen sich hervorragend für die Verarbeitung rauer und viskoser, stückiger Fluide. Der große Abstand zwischen den Platten ermöglicht es Faserteilchen, problemlos den Wärmetauscher zu durchlaufen. Dadurch wird die Verstopfungsgefahr verringert und die normale Betriebszeit des Prozesses maximiert. Im Vergleich zu Rohrbündel-Wärmetauschern bieten Typen mit großem Spalt eine kompaktere Bauweise und höhere thermische Effizienz.
3
Edelstahl-GPHE
Presst hochwertige Edelstahlplatten (wie 316L) zu Wärmetauschplatten mit einer bestimmten Wellenform, und zusammen mit der Edelstahl-Rahmenplatte und den Spannbolzen wird die gesamte Maschine gebildet. Die Flüssigkeit strömt durch den Kanal zwischen den beiden Platten, und heiße und kalte Flüssigkeiten strömen durch die Platte zur Wärmeübertragung. Der Jinfan Edelstahl-Dichtungs-Wärmetauscher verwendet Edelstahlmaterialien, die den FDA-Anforderungen entsprechen.
4
Titan GPHE
Titanplatten-Wärmetauscher mit Seewasser als Fluidmedium werden häufig in Heiz-, Kühl-, Kondensations- und Verdampfungsprozessen von chemischen Anlagen, Kraftwerken und großen Schiffen eingesetzt. Titanmaterial weist eine hervorragende Korrosionsbeständigkeit gegenüber Seewasser sowie eine bessere Wärmeübertragungsleistung auf. Titanplatten-Wärmetauscher sind für extreme Temperaturbedingungen geeignet und haben eine längere Lebensdauer.
Brauchen Sie einen Dichtungs-Plattenwärmetauscher, Ersatzteilliste für GPHE? Auf der Suche nach einer kundenspezifischen Lösung zur Energieeinsparung ?
und lassen Sie uns Ihnen helfen, die Effizienz des Wärmeaustauschs zu maximieren. Unser Ziel ist es, Ihre vollständige Zufriedenheit sicherzustellen.
Häufig gestellte Fragen
Die Vorteile eines Dichtungs-Platten-Wärmetauschers sind die einfache Reinigung und Erweiterbarkeit. Der Nachteil ist eine geringere Druck- und Temperaturbeständigkeit. Die Vorteile des gelöteten Typs sind höhere Druck- und Temperaturbeständigkeit sowie eine sehr kompakte Bauweise. Der Nachteil ist, dass er nicht zum Zweck der Reinigung auseinandergebaut werden kann.
Bei geringer Verkalkung kann ein chemisches Reinigungsmittel mithilfe einer Umwälzpumpe zirkuliert werden, ohne das Gerät zu zerlegen. Bei starker Verkalkung müssen Sie den Plattenstapel auseinanderbauen und jede Platte mechanisch mit einem Hochdruckreiniger, einer weichen Bürste oder einer speziellen Plattenreinigungsmaschine reinigen.
Wenn die Anlage eine erhebliche Verringerung der Wärmeübertragungseffizienz, Dichtungsleckagen oder übermäßigen Druckverlust aufweist, sollten die Platten und Dichtungen überprüft werden. Ersetzen Sie die entsprechenden Komponenten rechtzeitig, abhängig vom Grad des Verschleißes und der Korrosion.
Es ist für eine Vielzahl von Flüssigkeiten und Gasen geeignet, darunter Heißwasser, Dampf, Öl, Kältemittel, Lebensmittelflüssigkeiten und einige chemische Medien. Abhängig von den Betriebsbedingungen können die Platten aus rostfreiem Stahl, Titan, Nickellegierungen und anderen Materialien hergestellt werden.
Die Auslegungsberechnungen basieren auf Prozessparametern (wie Ein- und Austrittstemperaturen, Durchflussmengen, Drücke und Medientypen). Wir empfehlen, detaillierte Anforderungen bereitzustellen, damit unser professionelles Ingenieurteam die am besten geeignete Wärmeübertragungslösung für Sie anpassen kann.
Anwendungen
Zuckerindustrie
Zuckerfabriken verbrauchen während der Produktion viel Energie. Ihre Hauptenergiequellen sind Dampf und Elektrizität.
Papier & Papiermasse
Steigende Rohstoffkosten und strengere Umweltvorschriften beeinflussen die Rentabilität von Papiermühlen. JINFAN denkt mehr für Papiermühlen mit.
Lebensmittel und Getränke
Energieverbrauch reduzieren. Sicherstellen der Nahrungsmittel- und Trinkwassersicherheit. Präzise Temperaturregulierung verringert den Schaden an der Ernährung.
Biotreibstoffe
Im Gegensatz zu Öl, Kohle und Erdgas ist Biotreibstoff eine erneuerbare Energiequelle. Optimierung der Bioethanol-Produktion mit JINFAN.

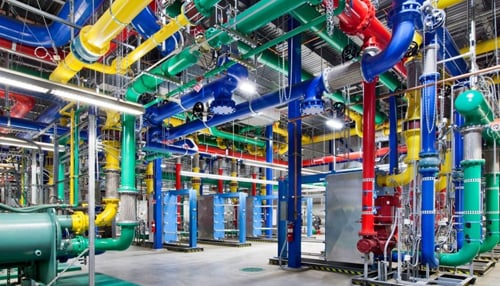

Industrielle Kälteanlagen
Evaporatoren (überschwemmte Verdampfung oder Direktexpansionsverdampfung), Kondensatoren, Flüssigkeitskühler, Chiller
Chemikalien
Bei der Produktion von Schwefelsäure/Ethenoxid/Ethylenglykol ist eine genaue Thermomanagement notwendig, um Überhitzung oder Temperaturschwankungen zu verhindern.
Energiespeicherung
Sinnvolle Wärmespeicherung, latente Wärmespeicherung (PCM), Rückgewinnung und Speicherung von Industrieabwärme, Integration erneuerbarer Energien usw.
Erneuerbare Energie
Unsere PHEs eignen sich sehr gut für den Einsatz unter harten Bedingungen, um die Wärmeübertragungs-effizienz zu maximieren. Mit unserer Fachkenntnis können wir die Stromerzeugung umweltfreundlicher gestalten

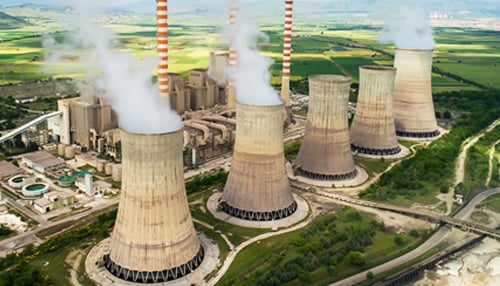

Kernkraft
Plattenwärmetauscher werden in Kernkraftwerken zur Kühlung und Erwärmung eingesetzt, um Kosten zu senken, Effizienz zu verbessern und Sicherheit zu erhöhen

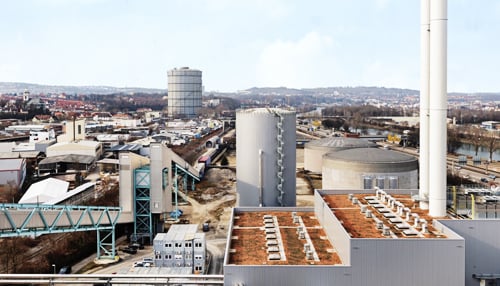

Kombilierte Wärme- und Stromerzeugung
Kombilierte Wärme- und Stromerzeugung (CHP) ist ein hochgradig effizienter Prozess, der die Wärme auffängt und nutzt, die ein Nebenprodukt des Elektrizitätserzeugungsprozesses ist
Düngemittel
Gas Kühlung und Heizung, Wärmeaustausch zwischen Flüssigkeiten, thermische Energieverwendung in Kristallisations- und Verdampfungsprozessen, Abwärmerückgewinnung
Metallurgie
Stahlherstellung ist einer der energieintensivsten Prozesse weltweit. Unsere Expertise, Ausrüstung und Dienstleistungen senken die Gesamtkosten des Betriebs und erhöhen die Erträge
Öl und Gas
Die Operationen in der Öl- und Gasindustrie sind stets darauf bedacht, die Prozessleistung kontinuierlich zu optimieren, während gleichzeitig die Sicherheit von Personal und Umwelt gewährleistet wird
Abfallbehandlung
Engagiert in der Behandlung von verschmutztem Wasser durch eine Reihe an physikalischen, chemischen und biologischen Mitteln, um es den Abgabe- oder Wiederverwendungsstandards entsprechen zu lassen
Marine
Egal ob Seefahrer oder Schiffsbaumeister, wir können Ihnen helfen, die Herausforderungen von heute und morgen zu meistern
