Was ist ein halbgeschweißter Dichtungsplattenwärmetauscher?
Der semi-geschweißte Plattenwärmetauscher besteht aus alternierenden geschweißten und konventionellen Strömungskanälen. Der geschweißte Strömungskanal ist eine Plattengruppe, die durch das Schweißen von zwei Platten in einem Winkel von 180 Grad zueinander gebildet wird. Jede Plattengruppe wird mit einem Dichtungsring versiegelt, um einen aufklappbaren konventionellen Strömungskanal zu bilden. Die Plattengruppe wird zwischen dem festen Rahmen und der beweglichen Platte montiert und durch Anziehen der Bolzen gesichert. Das korrosive Medium fließt durch den geschweißten Strömungskanal, während das konventionelle Medium durch den konventionellen Strömungskanal fließt, wodurch eine vollständige Gegenstromströmung für die höchstmögliche Effizienz erzeugt wird. Die Wellung der Platten bietet den Durchlass zwischen den Platten, stützt jede Platte gegen die benachbarte und verstärkt die Turbulenz, was zu einer effizienten Wärmeübertragung führt. Diese Konstruktion kann die Turbulenzintensität des Mediums erhöhen, wenn es durch den Wärmetauscher fließt, die Wärmeaustauscheffizienz verbessern und den Druckverlust reduzieren. Selbst bei einem sehr niedrigen Mediumsdurchfluss im Wärmetauscher kann eine hohe Wärmeaustauscheffizienz erreicht werden.
Der halbgeschweißte Plattenwärmetauscher ist ein ideales Wärmetauschgerät für korrosive Medien, insbesondere für die Verdampfung und Kondensation von Kältemitteln wie Ammoniak und Freon. Der halbgeschweißte Plattenwärmetauscher behält die Flexibilität des GPHE-Typs, was das Wartung und Austausch erleichtert, und Platten können später nach Bedarf hinzugefügt werden. Um den Anforderungen unterschiedlicher Betriebsbedingungen gerecht zu werden, bietet JINFAN eine Vielzahl an Spezifikationen für hochtemperaturfeste Platten und Dichtungen an. Ein auf spezifische Betriebsbedingungen zugeschnittener Wärmetauscher kann auch nach Ihren Wünschen individuell hergestellt werden. Unsere Fachleute sind darauf bedacht, Kunden effiziente und zuverlässige Wärmeübertragungslösungen bereitzustellen.

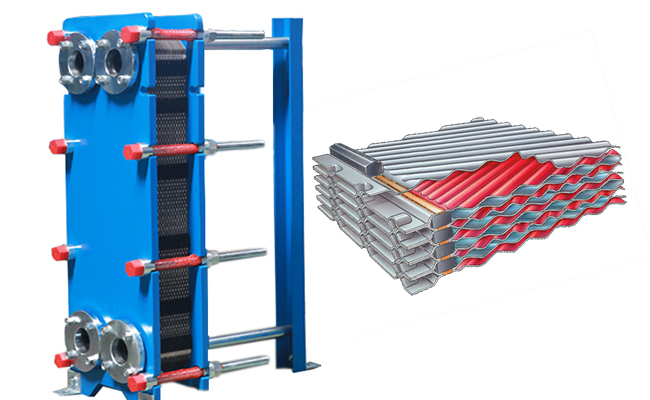

wärmeübertragung des halbgeschweißten Plattenwärmetauschers
| Funktion |
Halbgeschweißter Typ |
Dichtungstyp |
Vollgeschweißter Typ |
| Siegelart |
Das Dichtungssystem zwischen den Platten wechselt alternierend zwischen Naht und Dichtfeder |
Die Platten werden mit Dichtungen versiegelt und durch Rahmen und Schrauben gehalten |
Alle Platten sind vollständig geschweißt zusammen |
| Wartung |
Mäßig (Dichtungen können ersetzt werden) |
Einfach (Platten können demontiert werden) |
Schwierig (kann nicht demontiert werden) |
| Leckrisiko |
Niedrig (geschweißte Abschnitte) |
Mäßig (Dichtungen verschlechtern sich mit der Zeit) |
Sehr niedrig (vollständig geschweißt) |
| Kosten |
Höher als gedichtete Einheiten |
Niedrigere Kosten |
Am höchsten aufgrund der Komplexität |
| Druck & Temperatur |
- Einigermaßen |
- Einigermaßen |
Hoch |
| ANWENDUNGEN |
Industrielle Kälteanlagen (insbesondere Ammoniak, CO2-Systeme), Chemische Industrie, Petrochemie, Raffinerien, etc. |
Klimaanlagen, Fernwärme/Fernkühlung, Allgemeine industrielle Kühlung/Erwärmung, Lebensmittel- und Getränkeindustrie, Seeverkehr, Leichte Chemikalien, etc. |
Hohe Temperaturen und Drücke, hoch korrosive Medien, gefährliche Chemikalien, Ölraffination, Petrochemie, Gasverarbeitung usw. |
Vorteile des halbgeschweißten Wärmetauschers
Aufgrund des Gegen- oder Querstromdesigns des Plattenwärmetauschers ist dessen Wärmeübertragungskoeffizient 3-5 Mal höher als bei traditionellen Rohrwärmetauschern. Im Vergleich zum vollgeschweißten Typ kann er flexibler an die Betriebsbedingungen angepasst werden, und das aufbauende Design erleichtert Reinigung und Wartung. Da ein Kanal geschweißt und abgedichtet ist, kann er höhere Drücke aushalten als der Dichtungs-Typ.
JINFAN Halbgeschweißte GPHE Ersatzteilmaterialien
| Plattenmaterial |
Geeignete Medien |
| Edelstahl (304/316) |
Reines Wasser, Flusswasser, Speiseöl, Mineralöl |
| Ti, Ti-Pd |
Meerwasser, Sole, Salzsubstanz |
| 20Cr,18Ni,6Mo (254MO) |
Verdünnte Schwefelsäure, Verdünnte Salzsubstanz wässrige Lösung, Anorganische wässrige Lösung |
| Ni |
Hohe Temperatur, Hochdichte Natronlauge |
| Hastelloy (C276, D205, B2G) |
Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
| Dichtungsmaterial |
Betriebstemperatur |
Geeignete Medien |
| NBR |
-20℃ bis +110℃ |
Wasser, Meerwasser, Mineralöl, Salz, Sole |
| EPDM |
-50℃ bis +150℃ |
Heißdampf, Säure, Lauge |
| HNBR |
-15℃ bis +160℃ |
Hohe Temperatur, Mineralöl, Wasser |
| VITONA/VITONG/FKM |
-35℃-+180℃ |
Hohe Temperatur, hohe Beständigkeit, starkes Oxidationsmittel, Öl, Säure, Lauge, usw. |
Alle halbgeschweißten Plattenwärmetauscher werden vor dem Verlassen der JINFAN-Werke vollständig getestet.
ANWENDUNGEN
Zuckerindustrie
Zuckerfabriken verbrauchen während der Produktion viel Energie. Ihre Hauptenergiequellen sind Dampf und Elektrizität.
Papier & Papiermasse
Steigende Rohstoffkosten und strengere Umweltvorschriften beeinflussen die Rentabilität von Papiermühlen. JINFAN denkt mehr für Papiermühlen mit.
Lebensmittel und Getränke
Energieverbrauch reduzieren. Sicherstellen der Nahrungsmittel- und Trinkwassersicherheit. Präzise Temperaturregulierung verringert den Schaden an der Ernährung.
Biotreibstoffe
Im Gegensatz zu Öl, Kohle und Erdgas ist Biotreibstoff eine erneuerbare Energiequelle. Optimierung der Bioethanol-Produktion mit JINFAN.
Industrielle Kälteanlagen
Evaporatoren (überschwemmte Verdampfung oder Direktexpansionsverdampfung), Kondensatoren, Flüssigkeitskühler, Chiller
Chemikalien
Bei der Produktion von Schwefelsäure/Ethenoxid/Ethylenglykol ist eine genaue Thermomanagement notwendig, um Überhitzung oder Temperaturschwankungen zu verhindern.
Energiespeicherung
Sinnvolle Wärmespeicherung, latente Wärmespeicherung (PCM), Rückgewinnung und Speicherung von Industrieabwärme, Integration erneuerbarer Energien usw.
