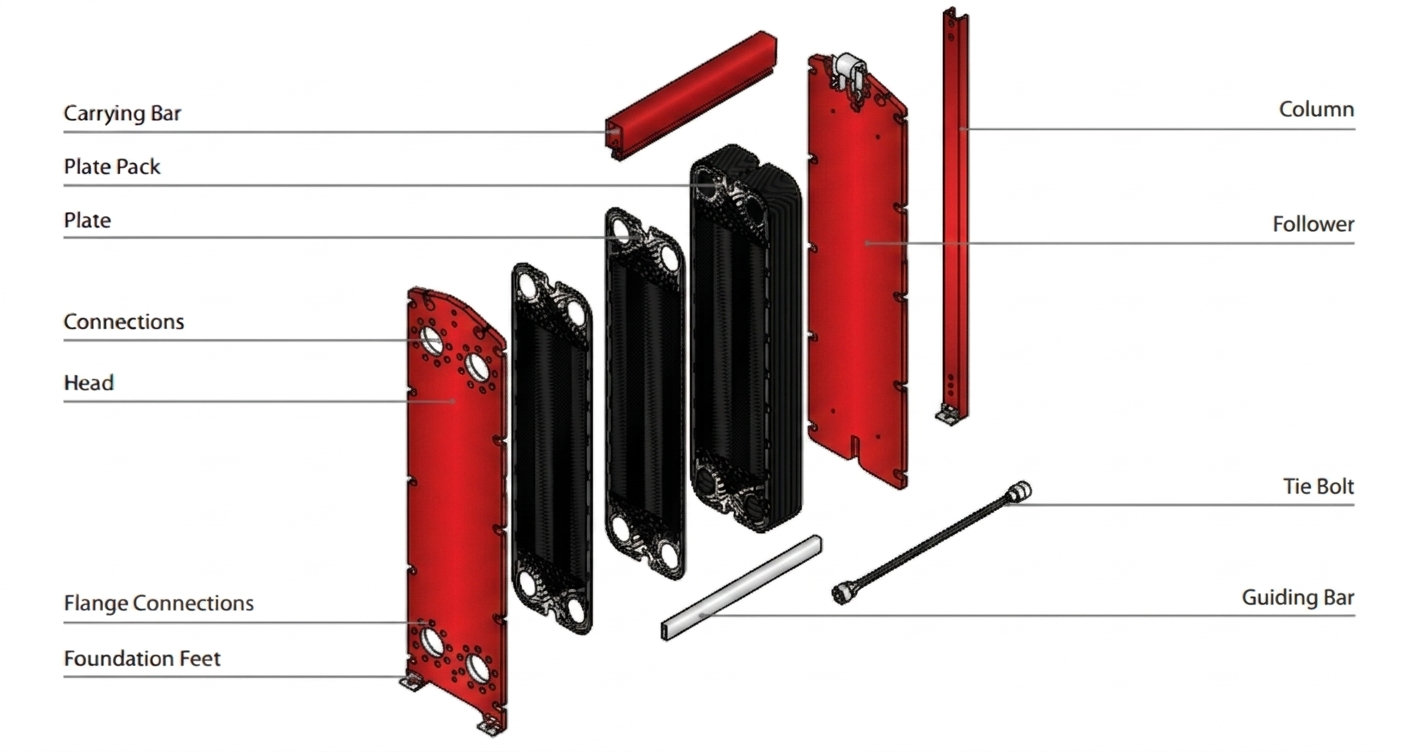

Sondex-Dichtungsplattenwärmeaustauscher können individuell an die thermischen Anforderungen verschiedener spezieller Betriebsbedingungen angepasst werden. Sie erhalten eine leicht zu wartende und einfach zu installierende Plattenwärmeaustauscher-Lösung, die speziell auf Ihre thermischen Anforderungen zugeschnitten ist und zuverlässige sowie hervorragende Leistung bei gleichzeitiger Reduzierung des Energieverbrauchs bietet. Sondex-Dichtungsplattenwärmeaustauscher bestehen aus Kernkomponenten wie einer festen Klemmplatte, einer beweglichen Klemmplatte, oberen und unteren Führungsbolzen, Klemmschrauben sowie einer Plattenanordnung mit Dichtungsgummis. Aufgrund der Schraubenbefestigung und der Dichtungsgummiabdichtung können sie vollständig zerlegt werden. Während der Wartung lässt sich die Plattenanordnung problemlos zur Reinigung oder zum Austausch entfernen, ohne dass die Rohrleitungen demontiert werden müssen.
Das Medium zirkuliert im Plattenwärmeaustauscher entgegengesetzt (Gegenstrom), wobei das heißere Medium seine Energie an das kühlere Medium auf der anderen Seite der Platte abgibt. Dadurch wird ein Vermischen der Medien verhindert.
Technische Vorteile
Anschlussgrößen: Die Winkelbohrungsgrößen reichen von DN15 bis DN500 (angeblich die weltweit größten).
Durchflussbereich: Bewältigt einen extrem breiten Durchflussbereich von 0,05 t/h bis 2000 t/h.
Temperatur- und Druckbeständigkeit: Maximale Betriebstemperatur bis zu 210 °C, Auslegungsdruck bis zu 25 bar.

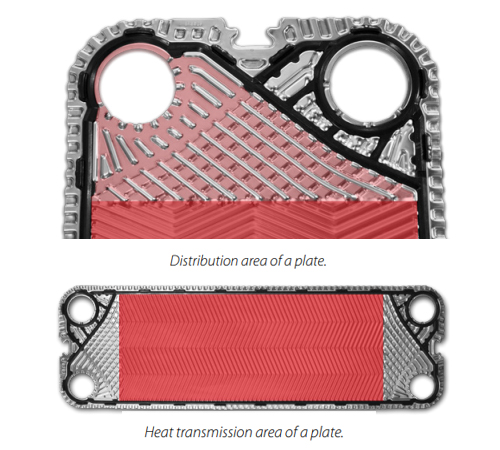

Optimiertes Design ermöglicht einen hocheffizienten Wärmeaustausch und führt so zu einer wirtschaftlicheren Wärmeaustauschfläche.
Geeignete Strömungsgeschwindigkeiten zwischen den Platten tragen zur Verringerung der Verskalungs- und Korrosionsraten bei.
Technische Daten
Hochwertige Materialien und flexible Konfigurationen für anspruchsvolle industrielle Anwendungen.
Platten
| Standard |
AISI 304, 316/316L |
| Spezielle Materialien |
Titan, Ti-Pd
Hastelloy C-276
Nickel 201
254SMO
904L |
| Stärke |
0,5 mm – 1,2 mm |
Dichtungen
| Standard |
Nitrilkautschuk (NBR)
EPDM
HNBR
VITON/FKM |
Rahmen
Kohlenstoffstahl, Edelstahl, epoxidbeschichtet
Verbindungen
| Standard |
Flanschverbindungen
Aseptische Verbindungen
Gewindeverbindungen aus Edelstahl |
| Spezielle Materialien |
904L
Titan (Ti)
SMO 254 (1.4547)
Mit einem Gehalt an Kohlenstoff von mehr als 0,5% |
Plattenwellenmuster

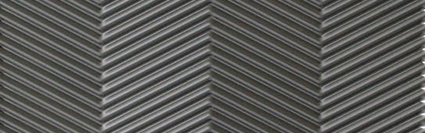

Hoher Theta-Wert
■Extrem hohe Wärmeaustauscheffizienz

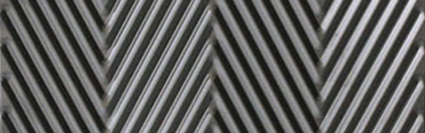

Niedrige Theta
■Der Druckabfall (Widerstand) ist sehr gering

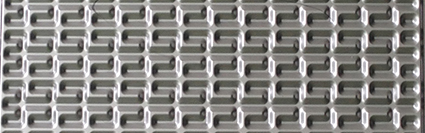

Freier Durchfluss
■Verhindert effektiv, dass Material haftet und Verstopfungen verursacht.
Anwendungen
Lebensmittel und Getränke
Energieverbrauch reduzieren. Sicherstellen der Nahrungsmittel- und Trinkwassersicherheit. Präzise Temperaturregulierung verringert den Schaden an der Ernährung.
Chemikalien
Bei der Produktion von Schwefelsäure/Ethenoxid/Ethylenglykol ist eine genaue Thermomanagement notwendig, um Überhitzung oder Temperaturschwankungen zu verhindern.
Erneuerbare Energie
Unsere PHEs eignen sich sehr gut für den Einsatz unter harten Bedingungen, um die Wärmeübertragungs-effizienz zu maximieren. Mit unserer Fachkenntnis können wir die Stromerzeugung umweltfreundlicher gestalten
Metallurgie
Stahlherstellung ist einer der energieintensivsten Prozesse weltweit. Unsere Expertise, Ausrüstung und Dienstleistungen senken die Gesamtkosten des Betriebs und erhöhen die Erträge
Marine
Egal ob Seefahrer oder Schiffsbaumeister, wir können Ihnen helfen, die Herausforderungen von heute und morgen zu meistern
Papier & Papiermasse
Steigende Rohstoffkosten und strengere Umweltvorschriften beeinflussen die Rentabilität von Papiermühlen. JINFAN denkt mehr für Papiermühlen mit.
