Procurando por trocador de calor a placa com junta? Então JINFAN é exatamente o certo.

Somos um fabricante e fornecedor de primeira classe de trocadores de calor a placa. Nossa ampla gama de trocadores de calor a placa com juntas garante uma solução eficiente para sua aplicação. Marcas incluem APV, FUNKE, TRANTER, GEA, SONDEX, Sigma, HISAKA, VICARB, Thermowave, Botai, etc.

Outros tipos de trocadores de calor do tipo placa

Placas e Juntas dos Trocadores de Calor JINFAN

Consulta

Parâmetro
Fluxo do processo
Vídeo
Produtos Relacionados
Consulta

Parâmetro

O que é um Permutador de Calor de Placas e Quadro com Juntas?

Um Permutador de Calor de Placas com Juntas é um dispositivo de troca térmica altamente eficiente e compacto. A transferência de calor entre dois fluidos ocorre através de uma série de placas metálicas onduladas. O número de Placas PHE pode ser aumentado ou reduzido para atender aos requisitos de carga térmica. Ao soltar os parafusos de compressão, a placa removível pode ser retirada, permitindo a desmontagem completa para limpeza e manutenção minuciosas.

Quadro: Contém as placas fixa e móvel, hastes guia superiores e inferiores e parafusos de compressão.

Conjunto de Placas: Um grande número de placas metálicas (geralmente feitas de aço inoxidável, titânio, etc.) com ondulações em forma de chevron são alinhadas e empilhadas nas hastes guia. Cada placa possui orifícios de acesso em seus quatro cantos.

Junta: Uma junta de vedação é instalada entre cada par de placas. As juntas não apenas vedam para evitar vazamentos de fluido, mas também orientam inteligentemente o fluxo do fluido, permitindo que ele alterne dentro dos respectivos canais de fluxo.

gasket plate heat exchanger heat transfer

diagrama do princípio de funcionamento do trocador de calor de placas com juntas

Princípio de funcionamento

Em um trocador de calor de placas com juntas, fluidos de duas temperaturas diferentes fluem alternadamente por canais de fluxo distintos separados por placas, ocorrendo a transferência de calor do fluido de alta temperatura para o fluido de baixa temperatura através das placas finas. O design ondulado exclusivo das placas do trocador de calor não apenas aumenta a rigidez das placas, mas também orienta o fluxo do fluido, criando turbulência e, assim, melhorando a eficiência da transferência de calor. Cada placa possui aberturas nos quatro cantos para entrada e saída dos fluidos. O fluido quente entra por um orifício em um canto da placa fixa e é direcionado por uma junta para o canal de fluxo ímpar. Simultaneamente, o fluido frio entra pelo outro orifício no canto e é guiado para todos os canais de fluxo pares. Dessa forma, os dois fluidos fluem em direções opostas em canais adjacentes. O calor é transferido do fluido de maior temperatura através da placa metálica para o fluido de menor temperatura, completando a troca térmica.

Vantagens

✅ Tecnologia eficiente de transferência de calor

Nossos designers projetam o ângulo da placa ondulada de acordo com as condições de trabalho para maximizar a turbulência e a eficiência de transferência de calor. O GPHE da JINFAN é mais compacto no design, economizando espaço de forma mais eficaz, reduzindo custos e diminuindo os custos de manutenção subsequentes.

✅ Matérias-primas de alta qualidade

Nossas placas são feitas de materiais metálicos com melhor condutividade térmica, como aço inoxidável 316, titânio, etc. A resistência térmica é menor e a resistência à corrosão é melhor, garantindo funcionamento normal em ambientes de alta temperatura, alta pressão e corrosivos.

✅ Soluções personalizadas de transferência de calor

Se você precisa de uma solução personalizada de trocador de calor, nossos especialistas em cálculos térmicos e design mecânico estão prontos para enfrentar o desafio! De acordo com condições de trabalho específicas (como tipo de fluido, fluxo, pressão, temperatura, etc.), a área de troca de calor, o canal de fluxo, o material, etc., são projetados para melhorar a eficiência da troca de calor e adaptar-se à temperatura e pressão de trabalho.

Os Trocadores de Calor de Placas com Juntas Jinfan adotam tecnologia de produção precisa e ferramentas modernas de design para maximizar o desempenho dos produtos trocadores de calor, atendendo às condições operacionais. Temos orgulho de ser um dos principais fabricantes de trocadores de calor de placas, atendendo indústrias em todo o mundo . Constantemente evoluindo com novos modelos, recursos inovadores e conceitos técnicos de ponta, a JINFAN fornece serviços completos de substituição para todas as marcas de GPHE. Também podemos personalizar GPHE de alto desempenho de acordo com os requisitos do cliente. Independentemente da indústria, estamos comprometidos em reduzir seus custos. Reduza sua pegada ambiental.

Modelo do Trocador de Calor de Placas com Juntas JINFAN

AL

FM3	FM6B	FM6M	FM6MX	FM10B	FM10M	FM15E	FM15B
FM15M	FMX25M	FMX25B	FM30	FMA30S	FMA30W	FMA30M	FM6MW
FM10BW	FMK15BW	FAM10	FA10B	FA15B	FAM20B	FA20B	FAM20
FAK20	FAX30B	FAX30BW	FClip6	FClip8	FClip10	FClip15	JFTL6B
JFTS6M	JFTL10B	JFTL10P	JFTL15B	JFT20M	JFT20MW	JFT20B	JFT20P
JFTS20M	JFT20S	FP16	FP26	FP32	FP36

Funke

FP04	FP08	FP05	FP09	FP10	FP16	FP22	FP205
FP31	FP40	FP41	FP42	FP50	FP60	FP62	FP70
FP71	FP80	FP82	FP100	FP112	FP130	FP405

TRANTER

GC008	GL13	GX12	GX18	GC16	GC26	GX26	GX42
GX51	GC51	GC60	GX60	GX100	GX140	GX64	GX91
GX118	GX85	GX145	GX205	GL230	GL330

GEA

VT04	VT10	VT20	VT205	VT20P	VT40	VT40(M)	VT405P
AT405	VT405	VT80	VT80(M)	VT805	VT2508	NT50T	NT50M
NT50X	NT100T	NT100M	NT100X	NT150L	NT150S	NT250S	NT250M
NT250L	NT350S	NT350M	NH350S	NH350M	FA184	N40

SONDEX

S4A	S8A	S7A	S14A	S20A	S16B	S9A	S19A
S31A	S17	S21	S21A	S22	S37	S41	S41A
S42	S63	S43H	S43A	S43	S65	S100	S47
S64	S81	S121	S188	S62	S86	S110	S113G
SF123	SF160

Schmidt

Sigma09	Sigma13	Sigma26	Sigma36	Sigma37	Sigma25	Sigma35	Sigma55
Sigma35	Sigma55	Sigma85	Sigma56	Sigma76	Sigma96	Sigma66	Sigma106
Sigma136	Sigma156	Sigma90	G33

APV

T4	H17	N25	N35	N50	Q030E	Q055E	Q080E
Q030D	Q055D	Q080D	A055	A085	A145	J060	J092
J107	J154	J185	M060	M092	M107	SR2	SR3
R5	SR6GL	SR6AG	R8GI	SR9	R10	R14	SR14AP
B063	B110	B134	B158	B205	P105	P190	TR9AL
TR9AV	TR9GN	TR9GL	K34	K55	K71

Hisaka

EX3	CX70	UX10A	UX20	UX40	UX80	UX90	RX50A
RX70	LX10A	LX30

Vicarb

V2	V4	V8	V13	V20	V28	V45	V60
V100	V110	V130	V170	V280

Thermowave

TL90P	TL150P	TL90S	TL150S	TL200P	TL400P	TL200S	TL400S
TL250P	TL500P	TL250S	TL500S	TL250SSW	TL500SSW	TL650P	LT850P
TL650S	TL850S

Botai

HT062	HT102	M6MA	M6-D	M6MC	TS6MD	TS6ML	SF123D
M10BWC	M10MC	M10MD	M10BC	M10BC	M10BD	M15MC	M15BC
MX25MA	MX25MB	M30MC	AK20C	JF021	BR003	BR005	BR007
BB05	BB09	BB1.2	BR1.3	BR06	BR08	BB03	BB045
BB06X	BB04	BB06	BB08	BR2,5	BR2.0

** Explore Mais Modelos de Trocadores de Calor de Placas com Juntas

JINFAN Placa e material da junta do trocador de calor

Material da Placa			Meios Apropriados
Aço Inoxidável (304/316)			Água Purificada, Água de Rio, Óleo Comestível, Óleo Mineral
Ti, Ti-Pd			Água do mar, Salmoura, Substância salina
20Cr, 18Ni, 6Mo (254MO)			Ácido sulfúrico diluído, Solução aquosa de substância salina diluída, Solução inorgânica aquosa
Ni			Alta temperatura, Soda cáustica de alta densidade
Hastelloy (C276, D205, B2G)			Ácido sulfúrico concentrado, Ácido clorídrico, Ácido fosfórico

Material de junta	Temperatura de operação	Meios Apropriados
NBR	-20℃ a +110℃	Água, água do mar, óleo mineral, Sal, Salmoura
EPDM	-50℃ a +150℃	Vapor de água quente, Ácido, Alcali
HNBR	-15℃ a +160℃	Alta temperatura, óleo mineral, água
VITONA/VITONG/FKM	-35℃-+180℃	Alta temperatura, alta resistência, oxidante forte, óleo, ácido, álcali, etc

Quando seu trocador de calor de placas não estiver mais apto para o serviço, talvez seja altura de trocares as tuas peças de PHE. Escolher peças sobressalentes de trocadores de calor de tipo chapa de alta qualidade pode melhorar o desempenho e reduzir custos.

FEEDBACK DO CLIENTE

**** Gestor de Manutenção de Planta de Processamento de Alimentos (Cazaquistão)

"Devido à diminuição da eficiência do nosso equipamento antigo de troca térmica, substituímos por um novo trocador de calor de placas desmontável. Isso melhorou significativamente a utilização de vapor, acelerou o resfriamento e reduziu o consumo de energia em aproximadamente 15%."

**** Gestor de Compras de Planta Química (Chile)

"Antes de substituí-lo pelo novo trocador de calor de placas removíveis, nossa linha de produção era frequentemente afetada por problemas de vedação e transferência de calor insuficiente. Agora, a temperatura de descarga é mais estável, o controle do processo é mais preciso e a carga de trabalho de manutenção foi significativamente reduzida."

Principal Tipo de Trocador de Calor de Placas com Junta JINFAN

Semi-soldado GPHE

Os lados de cada duas placas onduladas no trocador de calor a placa semi-soldada são soldados para formar um feixe de placas que cria um canal de fluxo para meios não corrosivos. Os dois feixes de placas são então soldados juntos para formar um canal de fluxo para meios corrosivos nos lados entre cada dois feixes de placas. Esses grupos de placas são montados entre a placa fixa e a placa de aperto, e apertados por meio de parafusos de aperto.

GPHE de grande espaçamento

Os Trocadores de Calor de Placas com Grande Espaçamento são ideais para lidar com fluidos grossos e viscosos em blocos. A grande folga entre as placas permite que partículas fibrosas passem facilmente pelo trocador de calor. Reduz a possibilidade de entupimento e maximiza o tempo normal de utilização do processo. Em comparação com o trocador de calor tipo casco e tubo, o tipo de grande espaçamento oferece uma pegada mais compacta e maior eficiência térmica.

GPHE de Aço Inoxidável

Pressiona chapas de aço inoxidável de alta qualidade (como 316L) em placas trocadoras de calor com um certo formato de corrugação, e, juntamente com a placa estrutural de aço inoxidável e parafusos de aperto, forma a máquina completa. O fluido circula pelo canal formado entre as duas placas, e os fluidos quentes e frios passam pelas placas para realizar a troca térmica. O Trocador de Calor com Juntas de Aço Inoxidável Jinfan utiliza materiais de aço inoxidável que atendem aos requisitos da FDA.

Titanium GPHE

Trocadores de calor de placa de titânio com água do mar como meio fluido são amplamente utilizados nos processos de aquecimento, resfriamento, condensação e evaporação em indústrias químicas, instalações de geração de energia e grandes navios. O material de titânio possui excelente resistência à corrosão em água do mar e melhor desempenho na transferência de calor. Os trocadores de calor de placa de titânio são adequados para condições extremas de temperatura e possuem vida útil mais longa.

Precisa de um Trocador de Calor de Placas com Juntas ou lista de preços de peças sobressalentes GPHE? Procurando uma solução personalizada para economia de energia? ?

A nossa equipa de peritos está pronta para vos ajudar! Contate-nos ou e-mail [email protected]hoje para discutir as suas necessidades,

e deixe-nos ajudá-lo a maximizar a eficiência na troca de calor. Nosso objetivo é garantir sua completa satisfação.

Perguntas Frequentes

As vantagens de um Trocador de Calor de Placas com Juntas são a facilidade de limpeza e a possibilidade de expansão. A desvantagem é a menor resistência a pressão e temperatura. As vantagens do tipo soldado são a maior resistência a pressão e temperatura e o tamanho muito reduzido. A desvantagem é que não pode ser desmontado para limpeza.

Para incrustações leves, é possível circular um agente de limpeza química através de uma bomba de circulação sem desmontar o equipamento. Para incrustações severas, é necessário desmontar o conjunto de placas e limpar mecanicamente cada placa utilizando jato de água de alta pressão, escova macia ou máquina dedicada para limpeza de placas.

Quando o equipamento apresentar uma diminuição significativa na eficiência de troca térmica, vazamento de vedação ou perda excessiva de pressão, as placas e juntas devem ser inspecionadas. Substitua os acessórios relevantes imediatamente com base no grau de desgaste e corrosão.

É adequado para uma variedade de líquidos e gases, incluindo água quente, vapor, óleo, refrigerantes, líquidos alimentícios e alguns meios químicos. Dependendo das condições operacionais, as placas podem ser fabricadas em aço inoxidável, titânio, liga de níquel e outros materiais.

Os cálculos de projeto são baseados em parâmetros do processo (como temperaturas de entrada e saída, vazões, pressões e tipos de meio). Recomendamos fornecer requisitos detalhados para que nossa equipe técnica especializada possa personalizar a solução de troca térmica mais adequada para você.

Aplicações

Indústria Açucareira

As usinas de açúcar consomem muita energia durante a produção. Suas principais fontes de energia são vapor e eletricidade

Papel e celulose

O aumento dos custos de matérias-primas e políticas ambientais rigorosas afetam a lucratividade das fábricas de papel. A JINFAN pensa mais pelas fábricas de papel.

Alimentos e Bebidas

Reduzir o uso de energia. Garantir a segurança alimentar e de bebidas. O controle preciso de temperatura reduz o dano à nutrição.

Biocombustíveis

Ao contrário do petróleo, carvão e gás natural, o biocombustível é uma fonte de energia renovável. Otimizando a produção de bioetanol com JINFAN

Refrigeração industrial

Evaporadores (evaporação inundada ou evaporação direta), condensadores, resfriadores de líquido, arrefecedores

Produtos químicos

Na produção de ácido sulfúrico/óxido de etileno/glicol de etileno, é necessário um gerenciamento térmico preciso para evitar superaquecimento ou flutuações de temperatura.

Armazenamento de energia

Armazenamento de calor sensível, armazenamento de calor latente (PCM), recuperação e armazenamento de calor residual industrial, integração de energias renováveis, etc.

Energia Renovável

Nossos PHEs são muito adequados para uso em condições adversas, maximizando a eficiência de transferência de calor. Com nossa experiência profissional, podemos tornar a geração de energia mais amigável ao meio ambiente

Energia nuclear

Os trocadores de calor a placa são usados para resfriamento e aquecimento em usinas nucleares para reduzir custos, melhorar a eficiência e aumentar a segurança

Cogereração

A cogereração (CHP) é um processo altamente eficiente que captura e utiliza o calor que é um subproduto do processo de geração de eletricidade

Fertilizantes

Resfriamento e aquecimento a gás, troca de calor entre líquidos, utilização de energia térmica em processos de cristalização e evaporação, recuperação de calor residual

Metalurgia

A produção de aço é o processo mais intensivo em energia do mundo. Nossa expertise, equipamentos e serviços reduzem o custo total de operação e aumentam os rendimentos

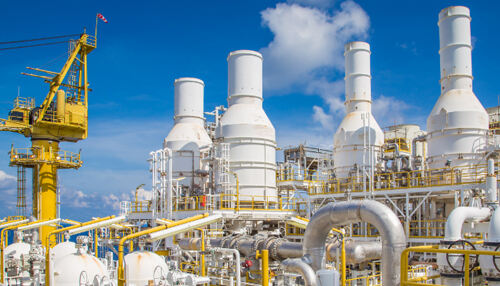

Óleo e gás

As operações da indústria de petróleo e gás estão sempre comprometidas em otimizar continuamente o desempenho dos processos, enquanto garantem a segurança das pessoas e do meio ambiente

Tratamento de Resíduos

Comprometido em tratar água poluída por meio de uma série de métodos físicos, químicos e biológicos para torná-la adequada aos padrões de descarga ou reutilização
