Em salas limpas industriais com requisitos rigorosos de produção, como os setores farmacêutico, bioengenharia, eletrônica de precisão e alimentos e bebidas de alta qualidade, cada detalhe é crucial para a qualidade e segurança do produto final. O controle preciso da temperatura é um fator-chave na qualidade do produto e no rendimento. Seja na esterilização e aquecimento de fermentadores, no resfriamento rápido de produtos intermediários ou no controle constante de temperatura e umidade das salas limpas, tudo depende do funcionamento eficiente e estável dos equipamentos de troca térmica. Entre esses equipamentos, os trocadores de calor de placas em aço inoxidável, com sua elevada eficiência de troca térmica e estrutura compacta, tornaram-se a opção preferida para sistemas de salas limpas. Na verdade, o quadro do trocador de calor de placas é um componente vital que sustenta a operação precisa, segura e limpa de todo o processo de troca térmica.

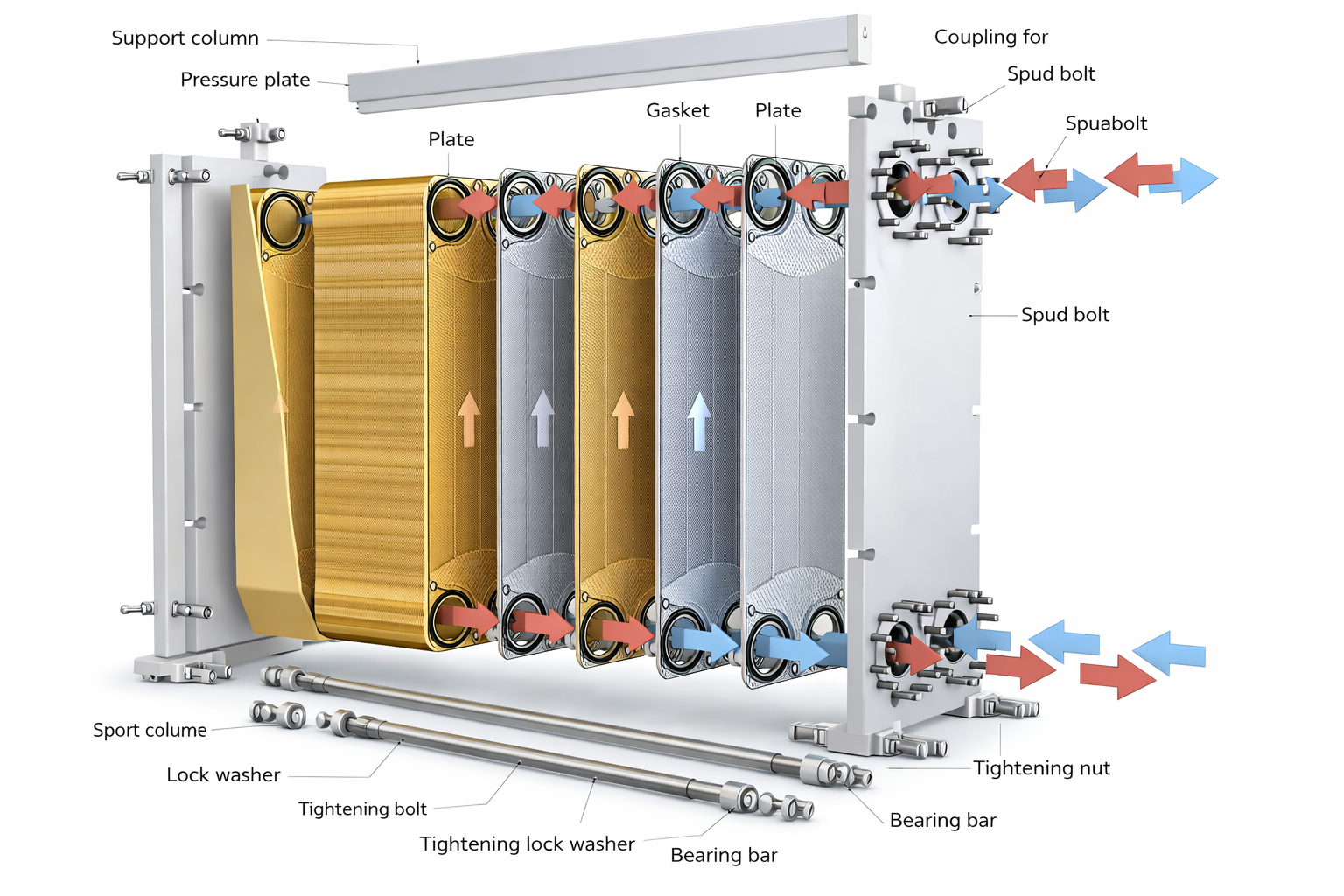

Um padrão quadro de trocador de calor de placas com junta normalmente inclui os seguintes cinco componentes principais:
Placa Fixa: Geralmente mais espessa, fixada à fundação com parafusos de ancoragem. Todas as conexões de entrada e saída (flanges) normalmente estão localizadas neste lado.
Placa Móvel: Localizado na outra extremidade do conjunto de placas, pode deslizar ao longo das hastes-guia. A sua função é distribuir uniformemente a pressão sobre as placas.
Hastes-Guia: As trilhas que suportam as placas e a placa móvel de pressão. A haste-guia superior atua como elemento de sustentação e orientação, enquanto a haste-guia inferior impede que as placas oscilem para a esquerda e para a direita.
Coluna de Suporte: A coluna vertical que sustenta as extremidades das hastes-guia garante a estabilidade da estrutura do quadro PHE.
Parafusos de Aperto: Parafusos distribuídos uniformemente ao redor da placa de aperto geram uma elevada força de aperto por meio da rotação das porcas, superando a pressão do fluido interno.
As estruturas dos trocadores de calor de placas em aço inoxidável são geralmente fabricadas em aço inoxidável 304 ou 316L, com acabamento superficial de alta qualidade. Por meio de polimento mecânico e tratamento de passivação, forma-se na superfície uma camada compacta de óxido, que elimina os problemas comuns de ferrugem e descascamento de revestimentos observados em estruturas de aço carbono. Isso também dificulta a fixação e o crescimento de microrganismos e poeira sobre a superfície. Seguindo as mesmas normas de projeto higiênico aplicadas às paredes e pisos de salas limpas, a superfície da estrutura é lisa, isenta de cantos mortos, resistente à corrosão e de fácil limpeza. Ela suporta diariamente a desinfecção com diversos desinfetantes químicos e com vapor saturado puro em alta temperatura, sem sofrer degradação. Como a superfície não enferruja nem sofre corrosão, a estrutura externa do equipamento não representa risco de contaminação para o ambiente da sala limpa.
O estrutura do trocador de calor de placas de aço inoxidável resiste bem a condições operacionais exigentes, graças às suas sólidas propriedades mecânicas e à resistência à tensão térmica. Placas de fixação fixas e móveis de alta resistência, combinadas com parafusos de alta resistência, mantêm o equipamento suficientemente rígido sob altas temperaturas e pressões, evitando deformações estruturais. Hastes-guia superiores e inferiores permitem que todas as placas se movam livremente ao longo de trilhos fixos durante a expansão e contração térmicas, reduzindo a probabilidade de danos às placas ou falhas nas juntas causadas por tensões térmicas localizadas. A estabilidade estrutural proporcionada por um quadro bem construído resulta diretamente em uma vida útil mais longa, menor necessidade de manutenção e maior segurança operacional — fatores todos de grande importância em ambientes de salas limpas, onde é exigida produção contínua e desligamentos não programados devem ser evitados.
| Dimensão da Avaliação | Requisitos Principais e Relevância para o Sistema Limpo | Diretrizes de Seleção |
|---|---|---|
| Grau do Material | Deve ser não desgastável em partículas, resistente à corrosão e de fácil limpeza para suportar esterilizações frequentes e ambientes higiênicos. | recomenda-se aço inoxidável 316L. Seu teor de molibdênio confere resistência superior à corrosão por cloretos em comparação com o aço inoxidável 304. Os certificados de material devem ser verificados para garantir conformidade com as normas ASTM ou GB. |
| Tratamento de Superfície | Reduz a rugosidade superficial (Ra), impedindo a adesão microbiana e a formação de biofilmes, o que é essencial para cumprir as normas GMP. | As superfícies de contato devem ser submetidas a polimento mecânico ou eletropolimento, assegurando uma rugosidade superficial Ra ≤ 0,8 μm. Recomenda-se o tratamento de passivação para melhorar ainda mais a resistência à corrosão. |
| Resistência Estrutural e Espessura | Deve suportar a força de aperto e as tensões operacionais para evitar deformações e garantir a confiabilidade contínua da vedação. | A placa de pressão fixa é normalmente mais espessa do que a placa móvel (cerca de 1,5–2 vezes) para suportar cargas combinadas de pressão. A espessura deve ser calculada com base na pressão de projeto (por exemplo, 1,0 / 1,6 MPa). Em unidades grandes, as placas fixas podem atingir uma espessura de 40–50 mm. |
| Barras-Guia e Parafusos de Aperto | As barras-guia sustentam e alinham o conjunto de placas, enquanto os parafusos fornecem uma força de aperto uniforme. Ambos devem ser resistentes à corrosão. | Recomenda-se que as barras-guia sejam de aço inoxidável ou de aço carbono galvanizado. Os parafusos de aperto devem ser de aço inoxidável de alta resistência ou de aço carbono galvanizado, equipados com dispositivos anti-soltura. O design de barra-guia superior com duplo declive melhora a estabilidade das placas. |
