Hisaka-Dichtungsplattenwärmeübertrager

Der HISAKA-Dichtungsplattenwärmeübertrager erreicht durch sein einzigartiges gewelltes Plattendesign eine extrem hohe Wärmeübertragungseffizienz mit einem gesamten Wärmedurchgangskoeffizienten von 4.000 bis 5.000 W/(m²·℃) bei der Wasser-zu-Wasser-Wärmeübertragung. Im Vergleich zu herkömmlichen Rohrbündelwärmeübertragern ist der HISAKA-Plattenwärmeübertrager kompakter, leichter und spart erheblich Platz bei der Installation.

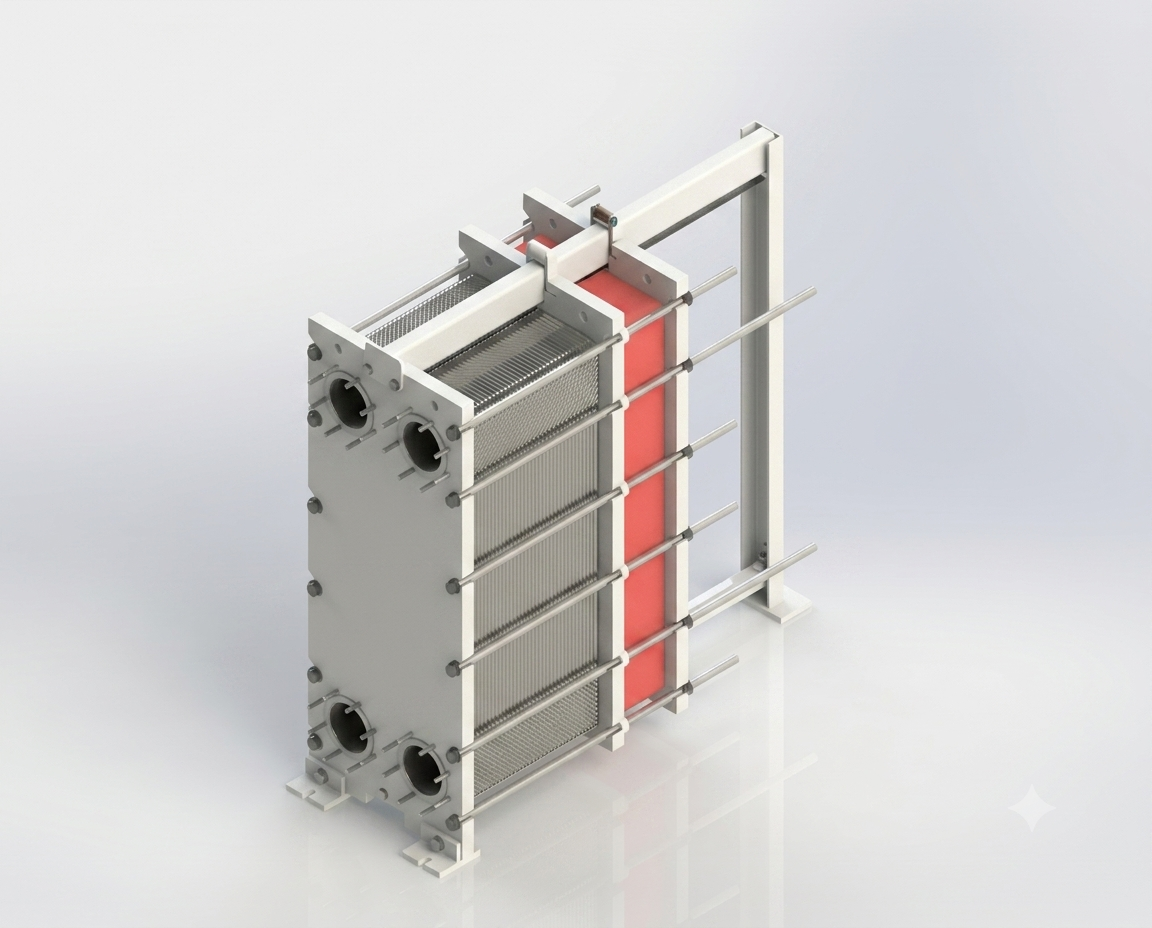

Der abnehmbare Plattenwärmeaustauscher von HISAKA besteht aus sieben Hauptkomponenten: zwei Rahmen (feste Klemmplatten S-Rahmen und bewegliche Klemmplatten E-Rahmen), einem Satz gewellter Wärmeaustauschplatten, Dichtungen, Klemmbolzen, oberen und unteren Führungsbolzen sowie einer Stützbase. Die Platten werden durch die Führungsbolzen aufgehängt, gestützt und ausgerichtet und anschließend mittels der Klemmbolzen zwischen dem festen und dem beweglichen Rahmen zusammengeklemmt.

Bei der Plattenanordnung wird die erste Platte, die mit dem feststehenden Rahmen in Kontakt steht, als D-Platte bezeichnet; die letzte Platte, die mit dem beweglichen Rahmen in Kontakt steht, als E-Platte; und die dazwischenliegende Platte als Kanalplatte. Die Wärmeübertragerplatten sind in zwei Typen unterteilt: A-Platte und B-Platte; beide weisen identische Muster auf, sind jedoch spiegelverkehrt angeordnet. Diese Konstruktion zusammen mit der Dichtwirkung der Gummidichtungen gewährleistet, dass das heiße und das kalte Medium abwechselnd zwischen benachbarten Platten strömen und so einen effizienten Wärmeaustausch durch Gegenstromführung ermöglichen. Die Dichtungen an der D-Platte decken zudem die Strömungskanäle auf beiden Seiten ab und verhindern dadurch, dass das strömende Medium direkt mit dem Rahmen in Berührung kommt.

Die Plattendichtung erfolgt anhand der Abmessungen zwischen S-Rahmen und E-Rahmen, ohne dass eine Drehmomentsteuerung erforderlich ist.

JINFAN Technische Vorteile

Unsere Plattenwärmeaustauscher sind streng nach den ursprünglichen Produktspezifikationen von HISAKA konstruiert. Die Abmessungen der PHE-Platten und die Art der Wellung entsprechen vollständig denen des Originals, wodurch sie als direkter Ersatz verwendet werden können. Ob es sich um die UX-Serie (UX20/UX40/UX60/UX80/UX90), die LX-Serie (LX-10A/LX-40A/LX-50/LX-90/LX-095/LX-515 usw.), die RX-Serie (RX395/RX315 usw.) oder die SX-Serie handelt – wir bieten jeweils passende Ersatzlösungen an. Damit umfassen wir sämtliche gängigen HISAKA-Modelle und stellen wirklich sofort einsatzfähige Lösungen ohne Modifikationen zur Verfügung.

Plattenwellenmuster

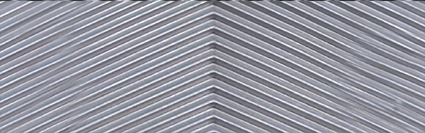

LX-Serie

■Für spezifische industrielle Anwendungsfälle

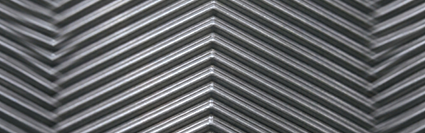

RX-, UX-Serie

■Wird in Anwendungen eingesetzt, bei denen eine hohe Betriebssicherheit der Ausrüstung erforderlich ist.

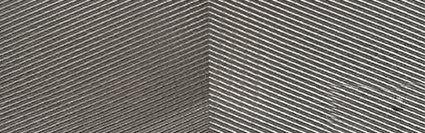

SX-Serie

■Für spezifische Hochleistungsprozesse konzipiert

Anwendungen

Lebensmittel und Getränke

Energieverbrauch reduzieren. Sicherstellen der Nahrungsmittel- und Trinkwassersicherheit. Präzise Temperaturregulierung verringert den Schaden an der Ernährung.

Chemikalien

Bei der Produktion von Schwefelsäure/Ethenoxid/Ethylenglykol ist eine genaue Thermomanagement notwendig, um Überhitzung oder Temperaturschwankungen zu verhindern.

Erneuerbare Energie

Unsere PHEs eignen sich sehr gut für den Einsatz unter harten Bedingungen, um die Wärmeübertragungs-effizienz zu maximieren. Mit unserer Fachkenntnis können wir die Stromerzeugung umweltfreundlicher gestalten

Metallurgie

Stahlherstellung ist einer der energieintensivsten Prozesse weltweit. Unsere Expertise, Ausrüstung und Dienstleistungen senken die Gesamtkosten des Betriebs und erhöhen die Erträge

Marine

Egal ob Seefahrer oder Schiffsbaumeister, wir können Ihnen helfen, die Herausforderungen von heute und morgen zu meistern

Papier & Papiermasse

Steigende Rohstoffkosten und strengere Umweltvorschriften beeinflussen die Rentabilität von Papiermühlen. JINFAN denkt mehr für Papiermühlen mit.
