In industriellen Reinräumen mit strengen Produktionsanforderungen – wie beispielsweise in der Pharmazie, der Bioingenieurwissenschaft, der Präzisionselektronik sowie der hochwertigen Lebensmittel- und Getränkeherstellung – ist jedes Detail entscheidend für Qualität und Sicherheit des Endprodukts. Eine präzise Temperaturregelung ist ein zentraler Faktor für Produktqualität und Ausbeute. Ob es um die Sterilisation und Erwärmung von Fermentern, die schnelle Kühlung von Zwischenprodukten oder die konstante Temperatur- und Feuchteregelung in Reinräumen geht – all dies setzt den effizienten und stabilen Betrieb von Wärmeaustauschgeräten voraus. Unter diesen Geräten haben Plattenwärmeaustauscher aus Edelstahl aufgrund ihrer hervorragenden Wärmeübertragungseffizienz und kompakten Bauweise die bevorzugte Wahl für Reinraumsysteme werden lassen. Der Rahmen eines Plattenwärmeaustauschers ist tatsächlich eine zentrale Komponente, die den präzisen, sicheren und sauberen Ablauf des gesamten Wärmeaustauschprozesses unterstützt.

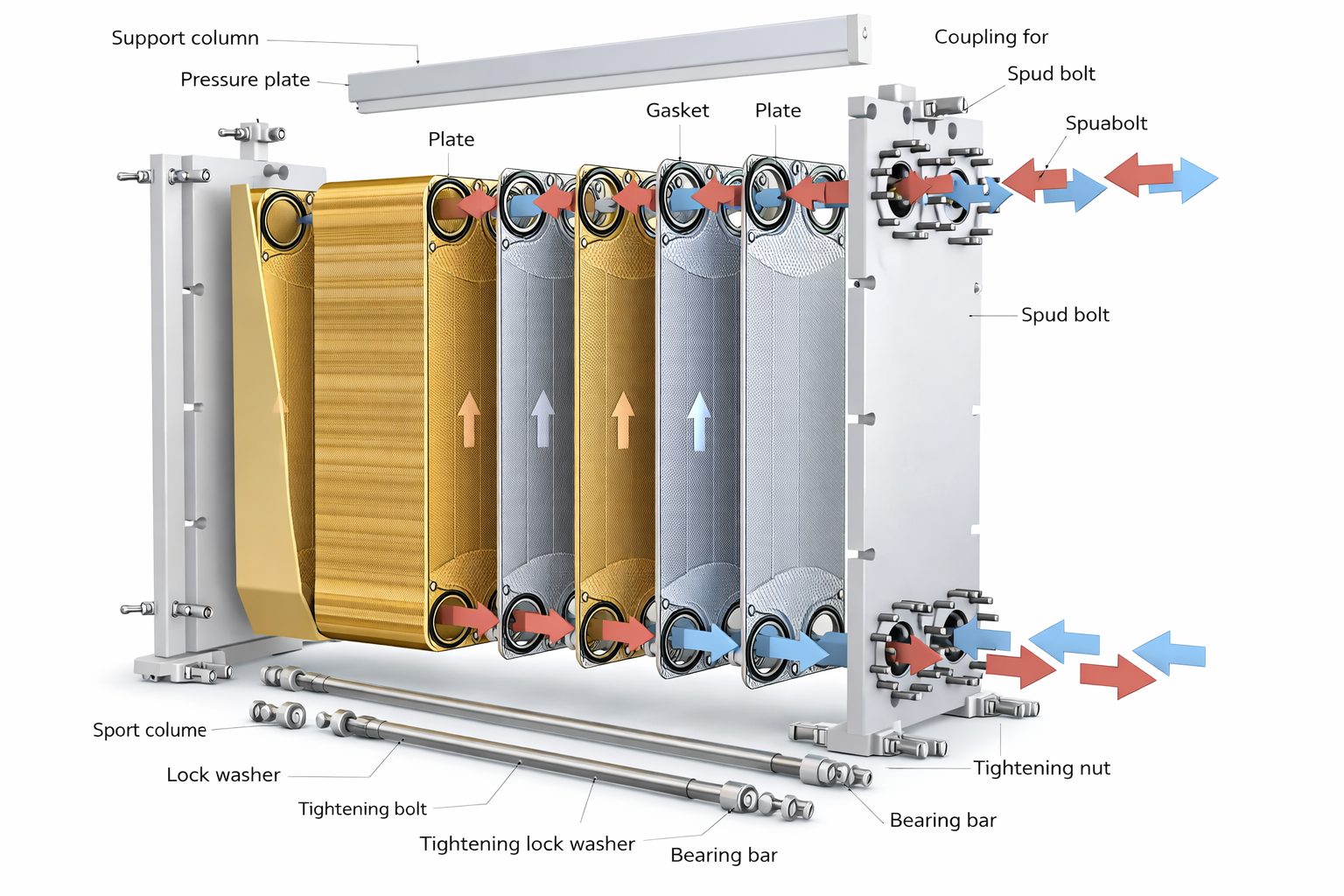

Ein Standard dichtungs-Plattenwärmeaustauscher-Rahmen umfasst typischerweise die folgenden fünf Schlüsselkomponenten:
Feste Platte: Üblicherweise dicker, mit Ankerbolzen am Fundament befestigt. Alle Ein- und Auslassanschlüsse (Flansche) befinden sich in der Regel auf dieser Seite.
Bewegliche Platte: Befindet sich am anderen Ende der Plattenanordnung und kann sich entlang der Führungsstäbe verschieben. Ihre Funktion besteht darin, den Druck gleichmäßig auf die Platten zu verteilen.
Führungsstäbe: Die Laufbahnen, die die Platten und die bewegliche Druckplatte stützen. Der obere Führungsstab dient als tragendes und führendes Element, während der untere Führungsstab ein seitliches Schwingen der Platten verhindert.
Stützsäule: Die senkrechte Säule, die die Enden der Führungsstäbe trägt, gewährleistet die Stabilität der PHE-Rahmenstruktur.
Spannbolzen: Schrauben, die gleichmäßig um die Spannplatte verteilt sind, erzeugen durch Drehung der Muttern eine hohe Spannkraft, um den Druck der inneren Flüssigkeit zu überwinden.
Die Rahmen der Plattenwärmeaustauscher aus Edelstahl werden typischerweise aus Edelstahl der Sorten 304 oder 316L geschmiedet und weisen eine hervorragende Oberflächenbeschaffenheit auf. Nach sorgfältigem mechanischem Polieren und Passivieren bildet sich auf der Oberfläche eine dichte Oxidschicht, wodurch die Risiken von Rostbildung und Abblättern von Beschichtungen – wie sie bei Rahmen aus Kohlenstoffstahl auftreten – grundsätzlich eliminiert werden. Zudem erschwert dies die Anheftung und Vermehrung von Mikroorganismen sowie Staubpartikeln. Unter Anwendung derselben hygienischen Gestaltungsphilosophie wie bei Wänden und Böden von Reinräumen ist die Oberfläche des Plattenwärmeaustauscherrahmens glatt und frei von Toträumen, korrosionsbeständig und spülbar; sie widersteht problemlos wiederholten Desinfektionen mit verschiedenen Desinfektionsmitteln sowie dem täglichen Einsatz von hochtemperiertem Reindampf in Reinräumen. Ihre rostfreie und korrosionsbeständige Beschaffenheit stellt sicher, dass die Außenseite der Anlage keine Kontaminationsquelle für den Reinraum darstellt.
Der rahmen des Plattenwärmeaustauschers aus Edelstahl mit seinen hervorragenden mechanischen Eigenschaften und seiner thermischen Stabilität ist zur zentralen Lösung für diese anspruchsvollen Betriebsbedingungen geworden. Starke feste und bewegliche Spannplatten in Verbindung mit hochfesten Spannbolzen gewährleisten, dass die Anlage unter hohen Temperaturen und Drücken ausreichend Steifigkeit behält und Verformungen verhindert werden. Die oberen und unteren Führungsstangen stellen sicher, dass alle Platten selbst bei thermischer Ausdehnung und Kontraktion frei entlang vorgegebener Bahnen expandieren und kontrahieren können, wodurch Plattenschäden oder Dichtungsversagen infolge einer Konzentration thermischer Spannungen vermieden werden. Diese langfristige strukturelle Stabilität, die durch den robusten Rahmen gewährleistet wird, führt unmittelbar zu einer längeren Lebensdauer, einer geringeren Wartungshäufigkeit und einer höheren Produktionssicherheit – ein unschätzbarer Vorteil für Reinräume, die einen kontinuierlichen Produktionsbetrieb erfordern und ungeplante Ausfallzeiten vermeiden müssen.
| Bewertungsdimension | Wesentliche Anforderungen und Relevanz für das Reinraumsystem | Auswahlrichtlinien |
|---|---|---|
| Materialqualität | Muss frei von Partikelabgabe sein, korrosionsbeständig und leicht zu reinigen, um häufige Sterilisationen und hygienische Umgebungen zu bewältigen. | edelstahl 316L wird empfohlen. Sein Molybdängehalt bietet eine überlegene Beständigkeit gegenüber Chloridkorrosion im Vergleich zu Edelstahl 304. Materialzertifikate müssen zur Einhaltung der ASTM- oder GB-Normen verifiziert werden. |
| Oberflächenbehandlung | Verringert die Oberflächenrauheit (Ra) und verhindert so die Anheftung von Mikroorganismen sowie die Bildung von Biofilmen, was für die Einhaltung der GMP-Richtlinien unerlässlich ist. | Berührungsflächen sollten einer mechanischen Polierung oder Elektropolierung unterzogen werden, um eine Oberflächenrauheit von Ra ≤ 0,8 μm sicherzustellen. Eine Passivierungsbehandlung wird empfohlen, um die Korrosionsbeständigkeit weiter zu verbessern. |
| Strukturelle Festigkeit & Wandstärke | Muss der Klemmkraft und den Betriebsbelastungen standhalten, um Verformungen zu vermeiden und eine langfristig zuverlässige Dichtwirkung sicherzustellen. | Die feste Druckplatte ist typischerweise dicker als die bewegliche Platte (etwa 1,5–2-mal), um kombinierten Druckbelastungen standzuhalten. Die Dicke ist anhand des Auslegungsdrucks zu berechnen (z. B. 1,0 / 1,6 MPa). Bei großen Einheiten kann die Dicke der festen Platten 40–50 mm betragen. |
| Führungsstäbe und Spannbolzen | Führungsstäbe stützen und richten den Plattenstapel aus, während die Bolzen eine gleichmäßige Klemmkraft bereitstellen. Beide müssen korrosionsbeständig sein. | Führungsstäbe sollten aus Edelstahl oder verzinktem Kohlenstoffstahl bestehen. Spannbolzen sollten aus hochfestem Edelstahl oder verzinktem Kohlenstoffstahl gefertigt sein und mit Sicherungseinrichtungen gegen Lockerung ausgestattet sein. Das Design mit oberem Führungsstab mit doppelter Neigung verbessert die Stabilität der Platten. |
