Vollverschweißter Platten- und Rahmenwärmetauscher

Was ist ein vollverschweißter Platten- und Rahmenwärmetauscher?

Der vollständig geschweißte Plattenwärmetauscher erreicht durch die Schweißstruktur zwischen Metallplatten einen effizienten Wärmeaustausch zwischen zwei Flüssigkeiten. Er kombiniert die hohe Wärmevertragseffizienz des Plattenwärmetauschers mit der belastbaren Dichtleistung des Rohr-Wärmetauschers und ist besonders für Wärmeaustauschbedingungen bei hohen Temperaturen, hohem Druck oder korrosiven Flüssigkeiten geeignet.

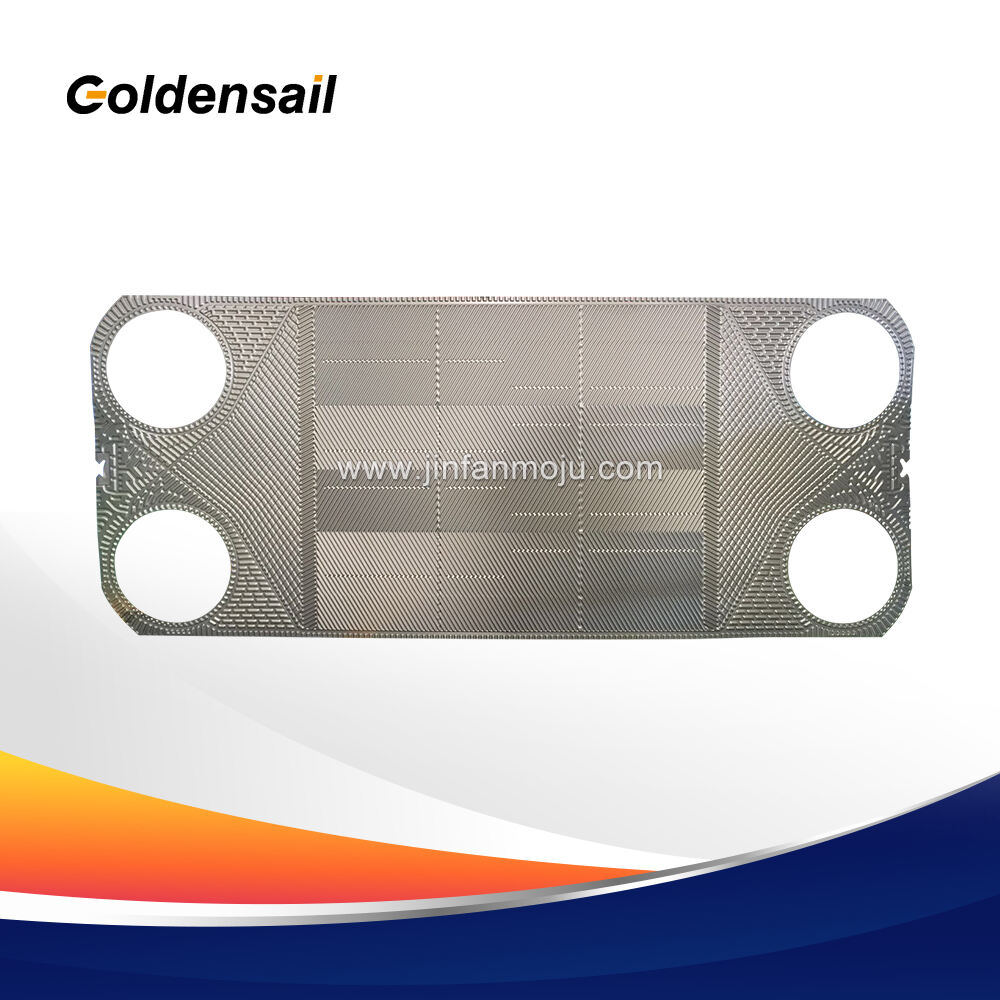

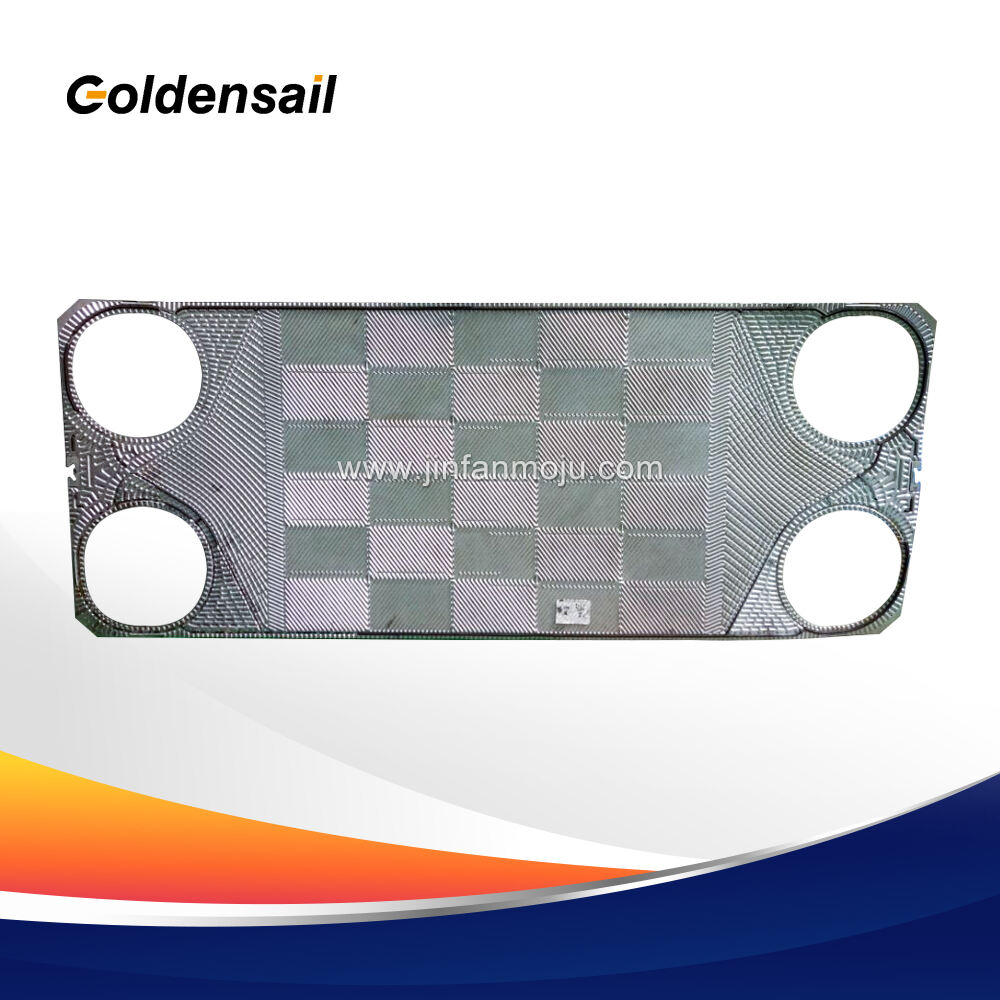

Die Platten bestehen aus Fischgrätenwellung, Diamantwellung oder speziell angefertigten Mustern, um die Turbulenz und den Wärmeübertragungskoeffizienten des Fluids zu erhöhen. Benachbarte Platten werden paarweise geschweißt, um einen geschlossenen Kanal zu bilden, wobei das heiße Fluid und das kalte Fluid jeweils von den Ein- und Ausgängen auf beiden Seiten in den Wärmetauscher einfließen und in ihre unabhängigen Plattenkanäle gelangen. Um eine hohe Dichtigkeit zu erreichen, wird häufig Laserschweißung oder TIG-Schweißung (Edelgasbogenschweißung) verwendet. Die Nahtstellen befinden sich an den Rändern und Berührungspunkten der Platten, und es werden keine Gummimanschetten benötigt. Alle Platten werden in einem starren Gehäuse verschweißt oder geklemmt, um die strukturelle Stabilität sicherzustellen und sich an die Anschlussrohre anzupassen. Das Gerät ist mit Ein- und Ausgängen ausgestattet, um eine einfache Verbindung zum Nutzersystem zu ermöglichen.

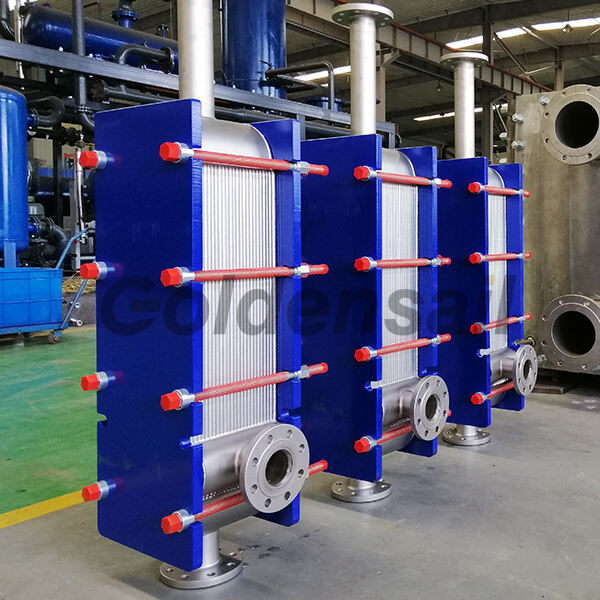

vollständig geschweißter Plattenwärmetauscher

Vorteile

✅ Kompaktes und platzsparendes Design. WPHE beansprucht weniger Bodenfläche im Vergleich zu traditionellen Rohr-Wärmetauschern.

✅ Effizienten Wärmeaustausch dank seiner großen Oberfläche und dem turbulenten Fluss, der durch das Muster der gelöteten Platten erzeugt wird. Dies führt zu einer verbesserten thermischen Leistung und einem reduzierten Energieverbrauch.

✅ Aus korrosionsbeständigen Materialien wie Edelstahl oder Titan hergestellt. Dadurch ist es ideal für die Verarbeitung von korrosiven Flüssigkeiten und Umgebungen, was eine langfristige Haltbarkeit und Zuverlässigkeit gewährleistet.

✅ Hohe Temperaturen und Drücke aushalten, wodurch es für Anwendungen geeignet ist, die einen Wärmeaustausch unter extremen Betriebsbedingungen erfordern.

✅ Für einfache Wartung und Reinigung konzipiert. Die Platten können leicht zugänglich gemacht und gereinigt werden, was Downtime reduziert und eine optimale Leistung sicherstellt.

Warum uns wählen？

✅ Fortgeschrittene Laserschweißtechnologie ist für hohe Temperaturen, hohe Drücke oder korrosive Medien geeignet und vermeidet Probleme mit Alterung von Dichtungsmaterialien.

✅ Die geschweißte Dichtungsstruktur verringert das Leckagerisiko erheblich und eignet sich für den Wärmeaustausch korrosiver Flüssigkeiten.

✅ Das Wellenplatten-Design optimiert die Wärmeaustauschoberfläche und den Turbulenzeffekt, und die Wärmeaustauscheffizienz ist viel höher als bei der Rohr-in-Rohr-Art.

✅ Keine Notwendigkeit, Dichtungen häufig auszutauschen, was die Probleme des Zerlegens und Zusammenbaus beseitigt und eine zuverlässigere Langzeitbetriebsweise ermöglicht.

✅ 316L, Titan, Hastelloy usw. zur Verfügung, um verschiedene Korrosionsbedingungen zu erfüllen.

ANWENDUNGEN

✅ Der vollständig gelötete Plattenwärmetauscher wird in der Chemieindustrie für Anwendungen wie das Heizen oder Kühlen korrosiver Flüssigkeiten, das Kondensieren oder Verdampfen von Lösungsmitteln und das Wärmerückgewinnen aus chemischen Prozessen eingesetzt. Seine korrosionsbeständigen Materialien und sein kompakt gestaltetes Design machen ihn geeignet für die Behandlung aggressiver Chemikalien.

✅ In der Öl- und Gasindustrie wird der vollständig gelötete Plattenwärmetauscher für Anwendungen wie Öl Kühlung, Gasverarbeitung und Wärmerückgewinnung aus Raffinerieprozessen genutzt. Seine hohe thermische Effizienz, sein kompaktes Ausmaß und seine Fähigkeit, hohe Temperaturen und Drücke zu verarbeiten, machen ihn ideal für diese anspruchsvollen Bedingungen.

✅ Die geschweißten Platten- und Rahmen-Wärmetauscher werden in Kraftwerken für verschiedene Wärmeübertragungsaufgaben eingesetzt. Sie werden verwendet, um Turbinenöl zu kühlen, Dampf zu kondensieren und Speisewasser zu heizen oder zu kühlen. Ihr kompakters Design und ihre hohe Wärmeübertragungsleistung tragen zur verbesserten Energieeffizienz und reduzierten Betriebskosten bei.

✅ Der vollständig geschweißte Plattenwärmetauscher findet Anwendung in der Lebensmittel- und Getränkeindustrie für Prozesse wie Pasteurisierung, Sterilisierung und Kühlung von Lebensmittel- und Getränkeprodukten. Sein hygienisches Design, einfaches Reinigen und hohe Wärmeübertragungsleistung gewährleisten Produkt Sicherheit und Qualität.

✅ Voll geschweißte Plattenwärmetauscher werden in Heizungs-, Lüftungs- und Klimaanlagensystemen (HVAC) für den Wärmeaustausch zwischen heißen und kalten Wasserströmen eingesetzt. Ihre kompakte Größe, hohe thermische Effizienz und die Fähigkeit, sich an variierende Lastbedingungen anzupassen, machen sie für HVAC-Anwendungen geeignet.
