Échangeur de chaleur à plaques et châssis entièrement soudés

Qu'est-ce qu'un échangeur de chaleur à plaque et cadre entièrement soudé?

L'échangeur de chaleur à plaques entièrement soudé réalise un échange thermique efficace entre deux fluides grâce à la structure de soudure entre les plaques métalliques. Il combine l'efficacité élevée de transfert de chaleur de l'échangeur à plaques avec la performance de joint étanche de haute qualité de l'échangeur à coque et tube, et est particulièrement adapté aux conditions d'échange thermique de fluides à haute température, haute pression ou corrosifs.

Les plaques sont fabriquées avec une ossature de poisson, une ossature en losange ou des motifs personnalisés spéciaux pour augmenter la turbulence et le coefficient de transfert de chaleur du fluide. Les plaques adjacentes sont soudées par paires pour former un canal fermé, et les fluides chauds et froids entrent dans l'échangeur de chaleur à partir des entrées et sorties situées des deux côtés, respectivement, pour ensuite entrer dans leurs canaux de plaque indépendants. La soudure au laser ou la soudure TIG (argon arc) est couramment utilisée pour obtenir un haut niveau d'étanchéité. Les soudures se trouvent aux bords et points de contact des plaques, et aucun joint en caoutchouc n'est requis. Toutes les plaques sont soudées ou fixées dans une coque rigide pour garantir la solidité structurelle et s'adapter aux tuyaux d'interface. L'équipement est équipé de ports d'entrée et de sortie pour une connexion facile au système de l'utilisateur.

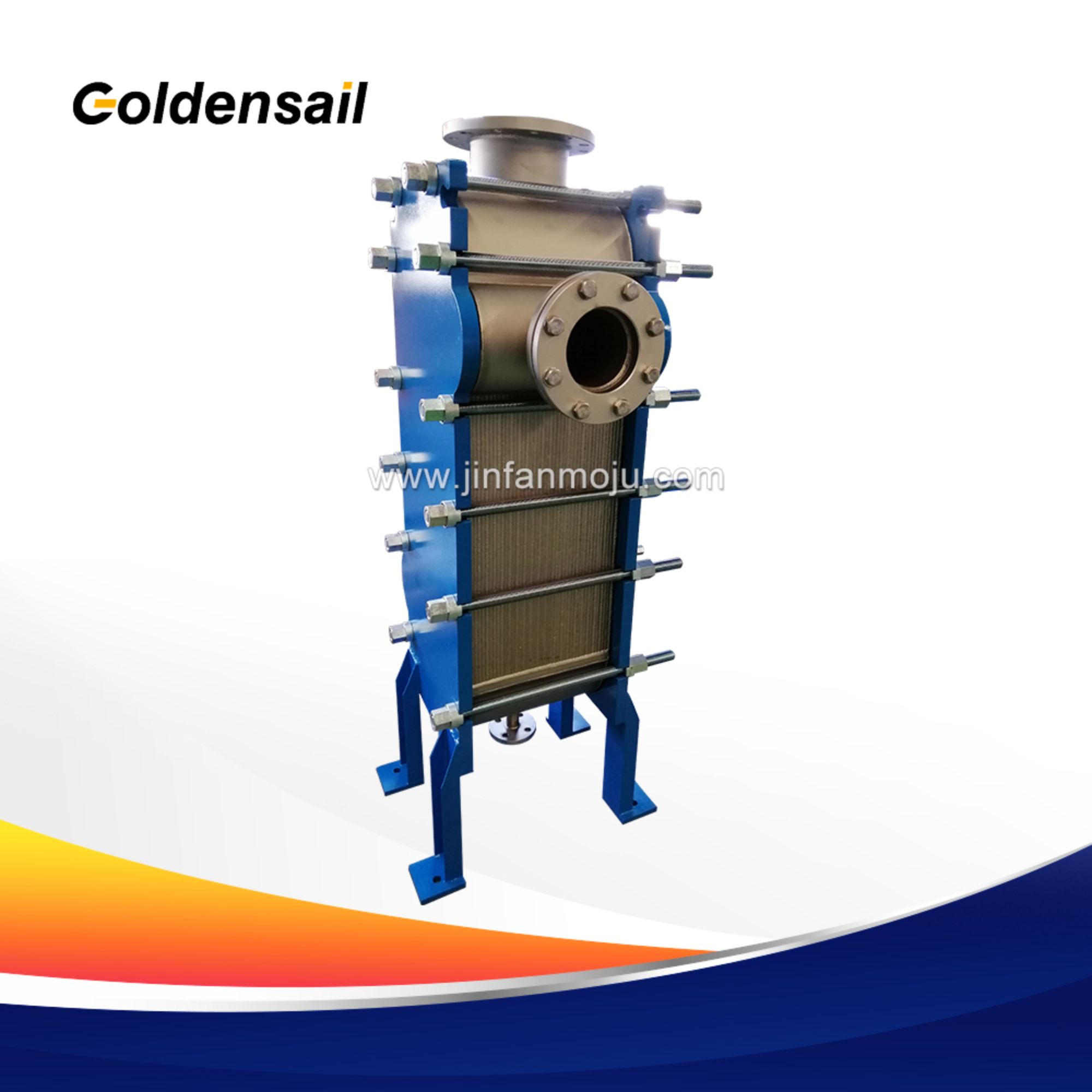

échangeur de chaleur à plaques entièrement soudé

Avantages

✅ Conception compacte et économisant de l'espace. L'WPHE occupe moins de surface au sol par rapport aux échangeurs de chaleur traditionnels à coque et tube.

✅ Offrent un transfert de chaleur efficace grâce à leur grande surface et au flux turbulent créé par le motif des plaques soudées. Cela résulte en une meilleure performance thermique et une réduction de la consommation d'énergie.

✅ Construits en utilisant des matériaux résistants à la corrosion, tels que l'acier inoxydable ou le titane. Cela les rend idéaux pour manipuler des fluides corrosifs et des environnements difficiles, assurant une durabilité et une fiabilité à long terme.

✅ Supportent des températures et des pressions élevées, les rendant adaptés pour des applications nécessitant un transfert de chaleur dans des conditions opérationnelles extrêmes.

✅ Conçus pour une maintenance et un nettoyage faciles. Les plaques peuvent être facilement accessibles et nettoyées, réduisant les temps d'arrêt et assurant une performance optimale.

Pourquoi nous choisir ?

✅ La technologie de soudage laser avancée est adaptée aux températures élevées, aux hautes pressions ou aux milieux corrosifs, évitant les problèmes de vieillissement des joints.

✅ La structure d'étanchéité soudée réduit considérablement le risque de fuite et est adaptée au transfert de chaleur des fluides corrosifs.

✅ Le design en plaques ondulées optimise la surface d'échange thermique et l'effet de turbulence, et l'efficacité de l'échange thermique est beaucoup plus élevée que celle du type coque-tube.

✅ Pas besoin de remplacer fréquemment les joints, éliminant ainsi les tracas de démontage et de remontage, et une exploitation à long terme est plus fiable.

✅ Offre des matériaux tels que l'acier 316L, le titane, l'hastelloy, etc., pour répondre à diverses conditions de corrosion.

APPLICATIONS

✅ L'échangeur de chaleur à plaques soudées est couramment utilisé dans l'industrie chimique pour des applications telles que le chauffage ou le refroidissement de fluides corrosifs, la condensation ou l'évaporation de solvants, et la récupération de chaleur des processus chimiques. Ses matériaux résistants à la corrosion et sa conception compacte en font un choix adapté pour gérer des produits chimiques agressifs.

✅ Dans l'industrie pétrolière et gazière, l'échangeur de chaleur à plaques soudées est utilisé pour des applications telles que le refroidissement de l'huile, le traitement du gaz et la récupération de chaleur des processus de raffinage. Son efficacité thermique élevée, sa taille compacte et sa capacité à gérer des températures et des pressions élevées le rendent idéal pour ces conditions exigeantes.

✅ Les échangeurs de chaleur à plaques soudées et à cadre sont utilisés dans les centrales électriques pour diverses tâches de transfert de chaleur. Ils sont employés pour refroidir l'huile de turbine, condenser la vapeur et chauffer ou refroidir l'eau de alimentation. Leur conception compacte et leur haute efficacité de transfert de chaleur contribuent à une meilleure efficacité énergétique et à des coûts d'exploitation réduits.

✅ L'échangeur de chaleur à plaques entièrement soudé trouve des applications dans l'industrie agroalimentaire pour des processus tels que la pasteurisation, la stérilisation et le refroidissement des produits alimentaires et boissons. Sa conception hygiénique, son nettoyage facile et sa haute efficacité de transfert de chaleur garantissent la sécurité et la qualité du produit.

✅ Les échangeurs de chaleur à plaques entièrement soudés sont utilisés dans les systèmes de chauffage, ventilation et air conditionné (HVAC) pour le transfert de chaleur entre les flux d'eau chaude et froide. Leur petite taille, leur haute efficacité thermique et leur capacité à gérer des conditions de charge variables les rendent adaptés aux applications HVAC.
