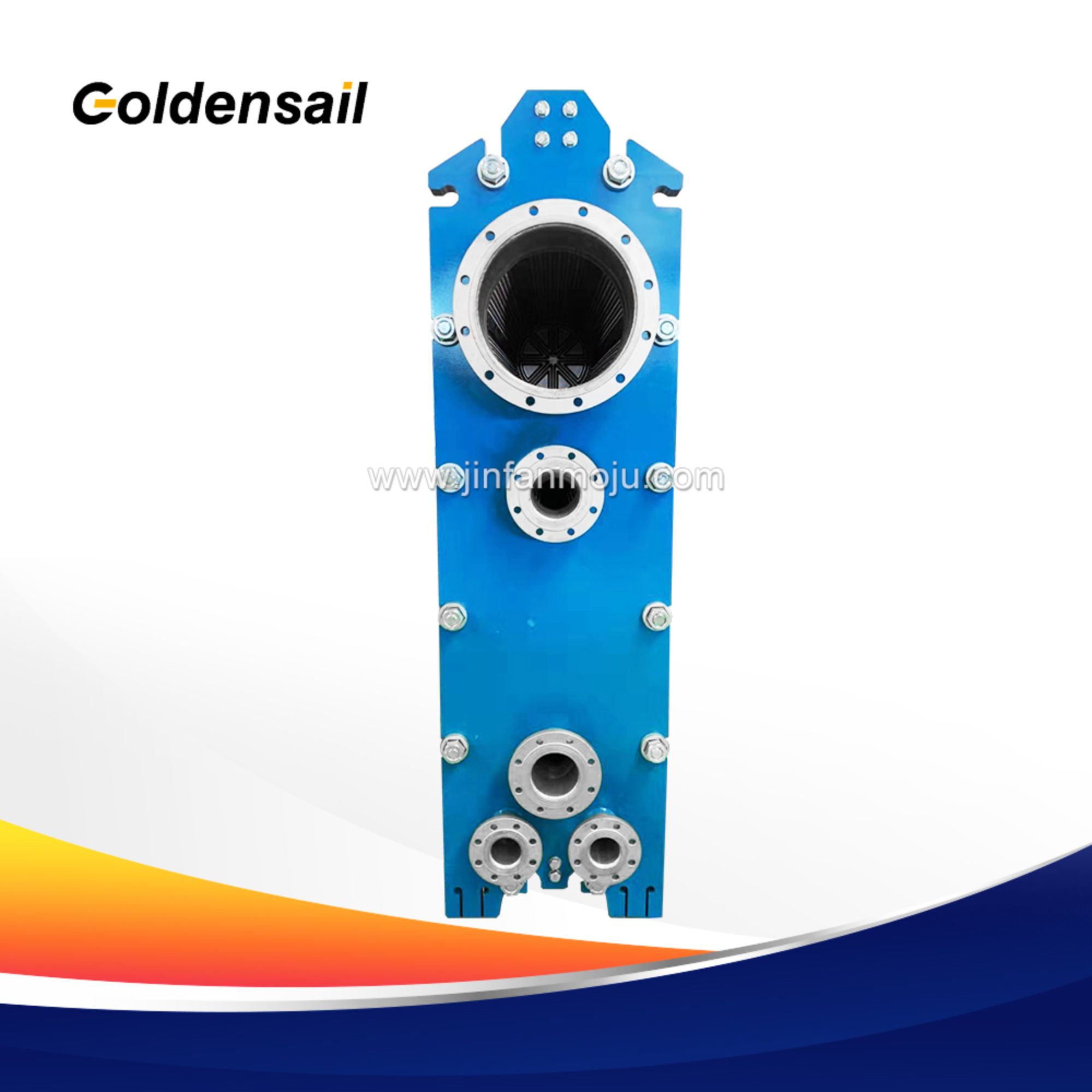

Condensador de Placas

Procurando por condensador de placa? Então JINFAN é a escolha certa.

Somos um fabricante e fornecedor de primeira classe de condensadores do tipo placa. Um condensador de placa e quadro é um trocador de calor projetado para a condensação de vapor em líquido. Ele é composto por placas com canais pelos quais o vapor flui, facilitando a transferência eficiente de calor e condensação. Os condensadores de placa são amplamente utilizados em diversas aplicações industriais e oferecem vantagens como tamanho compacto, alta eficiência de transferência de calor e fácil manutenção.

Evaporador tipo placa

Outros tipos de trocadores de calor a placa

placas e juntas de trocador de calor

  • Parâmetro
  • Fluxo do processo
  • Vídeo
  • Produtos Relacionados
  • Consulta
Parâmetro

O que é um Condensador de Placas

Um condensador do tipo placas é um dispositivo de troca térmica projetado especificamente para sistemas de evaporação ou destilação que operam em condições de vácuo. As placas são fabricadas por meio de um processo semi-soldado e depois combinadas com juntas para formar canais independentes de fluxo. O vapor de alta temperatura condensa dentro dos canais soldados, enquanto o meio de resfriamento flui pelos canais das juntas, alcançando a condensação do fluido por meio de troca térmica indireta. A entrada e saída do vapor possuem um design de "entrada grande, saída pequena" para facilitar a rápida drenagem do condensado.

Os condensadores de placa são frequentemente utilizados em conjunto com evaporadores de placa e estão amplamente difundidos em sistemas de concentração multi-efeito (como a concentração tripla). Sua excelente eficiência de transferência de calor, pequeno espaço ocupado e facilidade de manutenção contribuíram para sua ampla aplicação nas indústrias de refino de açúcar, produção de álcool e concentrados de sucos, processamento de alimentos e bebidas, farmacêutica, química, geração de energia e navegação, tornando-os uma alternativa ideal aos condensadores tradicionais de casco e tubo.

Princípio de Funcionamento do Condensador do Tipo Placas

A área de transferência de calor do condensador de phe é construída a partir de uma série de placas corrugadas, fixadas juntas por uma placa de estrutura e uma placa de pressão para garantir que o equipamento possa suportar a pressão de projeto. As placas são seladas utilizando solda a laser alternada e juntas. Possui uma configuração única de orifícios especificamente projetada para condensação a vácuo, onde o vapor se condensa em líquido dentro dos canais soldados. A água de resfriamento flui através dos canais com juntas, trocando calor indiretamente com o vapor dentro desses canais.

Os espaços entre canais do condensador de phe são assimétricos, com espaços maiores no lado do vapor (canais soldados) para minimizar a perda de pressão durante a condensação. Os espaços menores no lado da água de resfriamento (canais com juntas) permitem velocidades mais altas da água de resfriamento e geram turbulência intensa, melhorando os coeficientes de transferência de calor e reduzindo o risco de incrustação.

fluid flow principle of plate heat exchanger condenser

princípio de funcionamento do trocador de calor do condensador

Este design mantém uma queda de pressão baixa no lado do vapor, ao mesmo tempo em que alcança uma alta eficiência de transferência de calor no lado da água de resfriamento. Essa combinação melhora significativamente a velocidade de condensação e a estabilidade operacional do equipamento, além de estender os intervalos de limpeza.

Sobre o Condensador de Placas JINFAN

A equipe técnica experiente da JINFAN oferece soluções personalizadas de design para sistemas de condensadores de placa e quadro, de acordo com diferentes capacidades de refrigeração e condições operacionais. Nossa empresa concentra-se na criação de designs energeticamente eficientes, utilizando materiais de alta qualidade, como aço inoxidável, titânio e ligas resistentes à corrosão, garantindo desempenho e eficiência ideais para cada aplicação específica. Também fornecemos trocadores de calor condensadores modulares que podem ser expandidos com a adição de mais placas para acomodar capacidades aumentadas ou modificados para atender a requisitos de processo alterados.

Ao escolher um fabricante de condensadores do tipo placa, é importante considerar a experiência na indústria relevante, a qualidade dos projetos e a capacidade de oferecer suporte pós-venda abrangente para garantir o desempenho contínuo do sistema a longo prazo. A Jinfan possui quase 30+ anos de experiência no projeto e fabricação de trocadores de calor de placa. Somos especializados no projeto, produção e fornecimento de trocadores de calor de placa com juntas, soldados, evaporadores e condensadores. Nossos trocadores de calor condensadores são comumente utilizados em indústrias como Marítima, Química, Petroquímica, Energia, Biotecnologia e Farmacêutica, entre outras.

FEEDBACK DO CLIENTE

Gerente de Projeto em Planta Química (Alemanha)

"A substituição do condensador de casco e tubo tradicional pelo seu trocador de calor condensador reduziu significativamente o consumo de energia, melhorou a eficiência da troca térmica e economizou uma quantidade significativa de espaço."

Gerente Técnico de Fábrica de Bebidas (Brasil)

"A eficiência de condensação permanece estável mesmo sob altas cargas, e a limpeza e manutenção são muito mais fáceis do que com o equipamento antigo."

Perguntas Frequentes

Os condensadores do tipo placa são mais compactos, oferecem maior eficiência na transferência de calor e são mais fáceis de manter, tornando-os mais adequados para ambientes com restrição de espaço.
Materiais resistentes à corrosão, como AISI 304/316L, estão disponíveis e placas de ligas especiais podem ser personalizadas para atender diferentes condições operacionais.
Aplicações comuns incluem concentração de alimentos e bebidas (sucos de frutas, laticínios), processamento de açúcar, concentração química, recuperação de solventes, tratamento de efluentes e concentração de produtos etanólicos ou de base biológica, onde o design sanitário e a operação eficiente são importantes.
O design modular permite ajustar a área de troca térmica adicionando ou removendo placas, adaptando-se flexivelmente à expansão da produção.
A escolha de um modelo requer a consideração de diversos fatores, incluindo sua capacidade de processamento, tipo de meio, temperaturas de entrada e saída e queda de pressão permitida. Entre em contato diretamente com nossa equipe técnica para obter serviços especializados de seleção e garantir que você receba a solução mais adequada. Nossos condensadores também podem ser personalizados para atender às suas necessidades específicas, incluindo a necessidade de sub-resfriamento do condensado.
