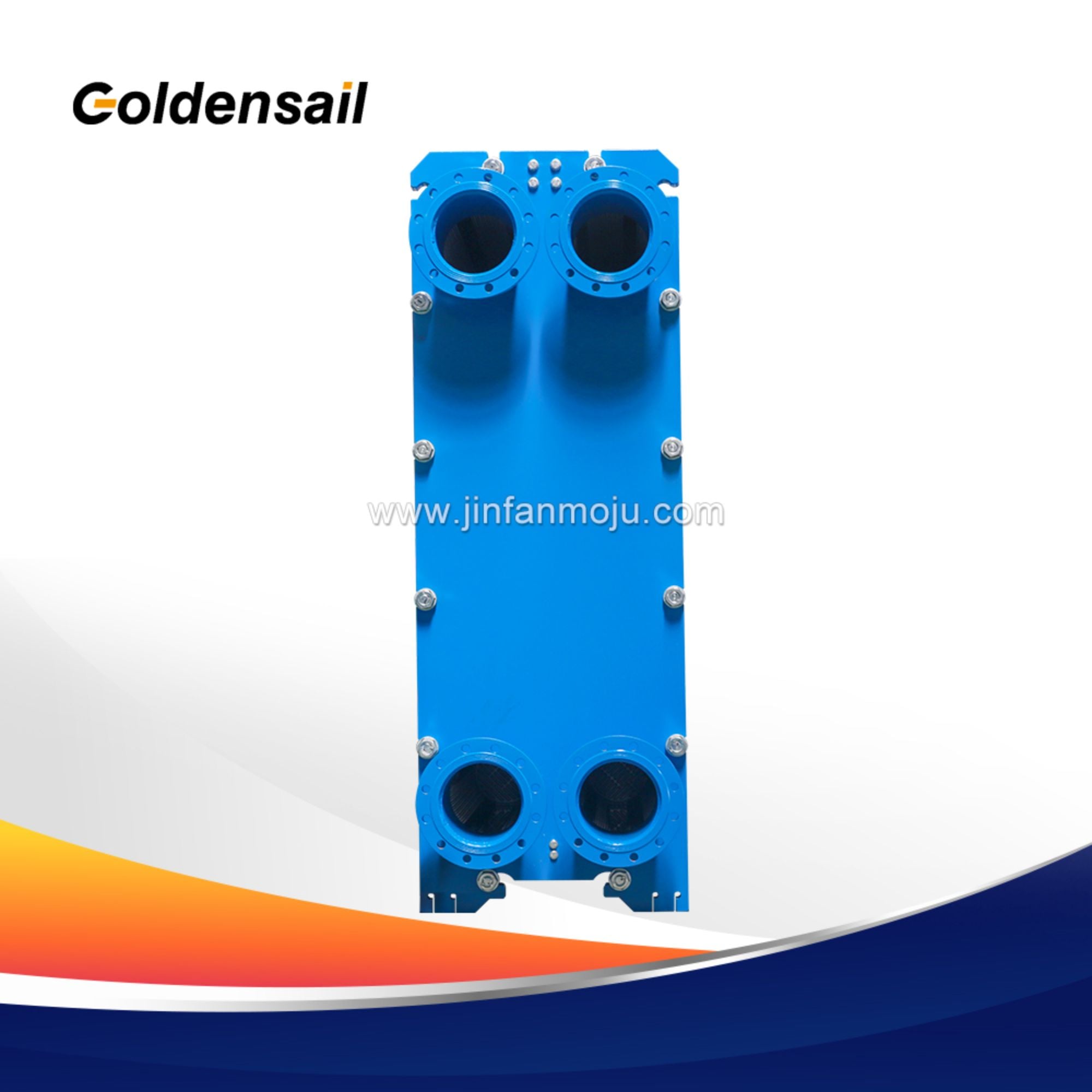

Что такое двойной стеновой газонаправленный теплообменник?
Пластинчатые теплообменники с двойными стенками являются безопасностными теплообменниками, имеющими особую конструкцию с двойной пластиной, отсюда и их название "двойная стенка". Несмотря на то, что конструкция Двухслойного теплообменника GPHE отличается от традиционного теплообменника, принцип работы аналогичен. Конструкция с двойной стенкой гарантирует, что смешивание между первичной и вторичной жидкостями избегается даже в случае повреждения или трещины на пластине по причине коррозии или других факторов. Кроме того, любая утечка любой жидкости внутри теплообменника видна снаружи, поэтому эксплуатация может быть остановлена для обслуживания.
поток двойной пластинчатый теплообменник
JINFAN является одним из ведущих китайских производителей и поставщиков теплообменников с двойной стенкой и рамочными теплообменниками. Свяжитесь с нами, чтобы получить двойной стеновой пластины теплообменник pdf
Пластина теплообменника с двойной стенкой
Преимущества двух WALL GPHE
✅ Достижение коэффициентов теплопередачи, обычно в два-три раза выше, чем в теплообменниках типа корпус-трубка.
✅ Необходимая площадь теплопередачи значительно меньше, что приводит к существенной экономии первоначальных инвестиций.
✅ Легковесный и компактный дизайн приводит к значительно меньшим затратам на установку.
Двухстенный материал для пластины и уплотнителя GPHE
| Материал пластины |
Подходящие среды |
| Нержавеющая сталь (304/316) |
Чистая вода, речная вода, пищевое масло, минеральное масло |
| Титан, титан-палладий |
Морская вода, рассол, солевые вещества |
| 20Cr, 18Ni, 6Mo (254MO) |
Разбавленная серная кислота, разбавленный солевой раствор, водный раствор неорганических веществ |
| Ни |
Высокая температура, высокая плотность едкий натр |
| Хастеллои (C276, D205, B2G) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
| Материал уплотнительной прокладки |
Температура работы |
Подходящие среды |
| NBR |
-20℃ до +110℃ |
Вода, морская вода, минеральное масло, соль, соляной раствор |
| EPDM |
-50℃ до +150℃ |
Пар горячей воды, кислота, щелочь |
| HNBR |
-15℃ до +160℃ |
Высокая температура, минеральное масло, вода |
| VITONA/VITONG/FKM |
-35℃-+180℃ |
Высокая температура, высокая стойкость, сильный окислитель, масло, кислота, щелочь и т.д. |
Применения
Нефтехимия
Двухрычажный пластинчатый теплообменник в основном используется для работы со средами, обладающими высокой токсичностью или коррозионной активностью, такими как хлор, бром, дымящаяся серная кислота, концентрированная азотная кислота и т.д.
Аммиачное охлаждение
Двухрычажные пластинчатые теплообменники в основном используются в качестве испарителей или конденсаторов в косвенных системах охлаждения.
Еда
Используется в пастеризаторах, секциях рекуперации тепла, окончательном охлаждении/нагреве продуктов и т.д.
Централизованное теплоснабжение
В тепловой электростанции первичная сторона (вода/пар высокой температуры и давления из электростанции или котельной) отделена от вторичной стороны (вода для отопления, подаваемая потребителю).
