Von der ersten Produktauswahl und der Standortplanung bis hin zu den externen Rohrleitungsanschlüssen und dem internen platten- und Dichtungsmontage jeder Schritt der Installation eines Plattenwärmeaustauschers umfasst kritische Punkte, die einer strengen Kontrolle bedürfen. Viele Menschen gehen fälschlicherweise davon aus, dass nur die „innere Montage“ als eigentliche Installationsarbeit gilt, während Produktauswahl, Rohrleitungskonfiguration und Hebevorgänge lediglich als „vorläufige Vorbereitung“ angesehen werden – wodurch die Anforderungen an diese Schritte abgeschwächt werden. Tatsächlich beeinflusst jeder einzelne Schritt – von der Überprüfung der Parameter auf der ersten Konstruktionszeichnung bis zum endgültigen Anziehen der letzten Spannbolzen – direkt die langfristige Betriebsstabilität, die Wärmeaustauscheffizienz sowie die Lebensdauer der Anlage.

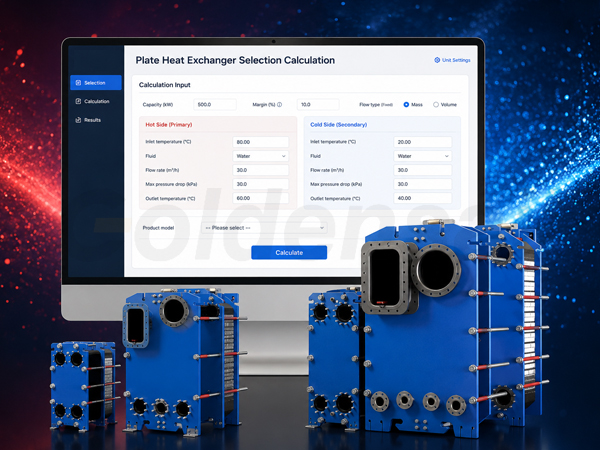

1.1 Unzweckmäßige Auswahl
Wenn die Spezifikationen des Plattenwärmeaustauschers (z. B. Wärmeaustauschfläche und Plattenmaterial) nicht mit der Systemlast und den Fluid-Eigenschaften übereinstimmen, führt dies unmittelbar zu einer unzureichenden Wärmeaustauschleistung oder zu Korrosion und vorzeitigem Ausfall der Anlage.
1.2 Unzureichender Untergrund
Die Montage der Anlage auf einem nicht ebenen oder nicht ausreichend tragfähigen Untergrund verursacht Verformungen des Rahmens, beschädigt die Dichtungsdichtungen und führt zu Leckagen.
1.3 Unzureichender Wartungsraum
Wird rund um die Anlage nicht der vorgeschriebene Wartungsraum (generell wird ein Abstand von mehr als 1 Meter empfohlen) freigehalten, so entstehen bei nachfolgenden Wartungs-, Demontage- und Reinigungsarbeiten erhebliche Schwierigkeiten.
2.1 Zwangseinbau
Dies ist einer der häufigsten Installationsfehler. Bei einer Fehlausrichtung zwischen Rohrleitung und Wärmeaustauscher-Anschluss führt das zwangsweise Schweißen oder Anziehen mit Schrauben zu enormen Spannungen, die letztlich zur Verformung der Platten oder zur Auspressung der Dichtung führen.
2.2 Unzureichende Rohrleitungsreinigung
Wenn Schweißschlacke, Eisenfeilspäne und andere Verunreinigungen nicht rechtzeitig aus neuen Rohrleitungen entfernt werden, können sie leicht enge Strömungskanäle verstopfen oder empfindliche Plattendichtflächen beschädigen.

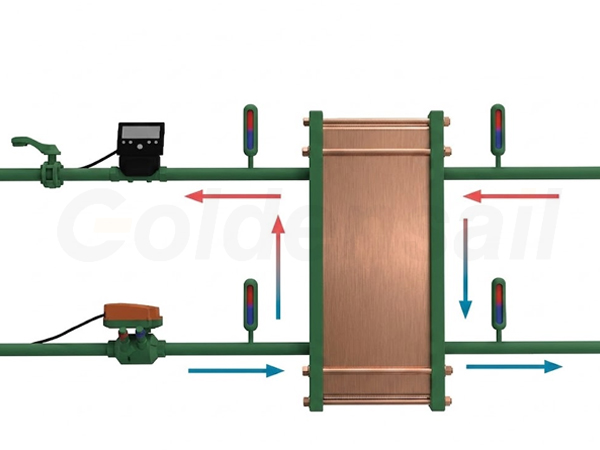

2.3 Falsche Strömungsrichtung des Mediums
Eine falsche Verbindung der Ein- und Auslassrichtungen für heißes und kaltes Medium führt nicht nur zu abnormalen Austrittswassertemperaturen, sondern stört auch gravierend die für einen effizienten Betrieb erforderliche Gegenstrom-Wärmeaustauschweise, auf der plattenwärmetauscher die effiziente Funktion beruht, was zu einer erheblichen Verringerung der Wärmeaustauscheffizienz führt.
2.4 Falsche Konfiguration kritischer Ventile
Das Fehlen eines Filters stromaufwärts des Wärmeaustauschers setzt die Anlage dem Risiko einer langfristigen Kontamination aus; das Fehlen eines Entlüftungsventils am höchsten Punkt der Rohrleitung ermöglicht die Bildung einer „Luftblockade“, was den Wärmeaustausch behindert; das Fehlen eines Ablaufventils am tiefsten Punkt verhindert das Ablassen angesammelten Wassers, wodurch die Anlage im Winter gefrieren und platzen kann; zudem kann die Installation von schnell öffnenden und schließenden Ventilen wie Magnetventilen am Ein- und Ausgang der Anlage beim Betrieb dieser Ventile leicht einen „Wasserschlag“ erzeugen, dessen Aufprallkraft die innere Struktur der Anlage beschädigt.
Unzureichender Rohrdurchmesser: Ist der Durchmesser der Verbindungsrohre kleiner als die Schnittstelle des Wärmeaustauschers, führt dies zu einem übermäßig hohen lokalen Strömungswiderstand und unzureichendem Durchfluss, wodurch letztlich die Heiz- oder Kühltemperatur die geforderten Planwerte nicht erreicht.
4.1 Falsche Installationsrichtung oder -reihenfolge der Platten
Verkehrte Platten oder ungeordnete Anordnung (z. B. Platten A direkt nebeneinander) beeinträchtigen die Integrität der internen Strömungskanäle und führen zu einer Flüssigkeits-„Kurzschlussströmung“ oder einer stark ungleichmäßigen Verteilung.
4.2 Nicht ausgerichtete Platten
Geneigte Platten oder nicht ausgerichtete obere und untere Führungsnuten während der Montage verursachen eine ungleichmäßige Belastung der komprimierten Plattenanordnung und stellen einen potenziellen Leckstelle dar.
4.3 Unzulässige Dichtungsinstallation
Weiterverwendung alter bzw. beschädigter Dichtungen: Das Risiko einzugehen, alte oder rissige Dichtungen zu verwenden, ist eine direkte Ursache für Leckagen.
4.4 Nicht ausgerichtete Dichtungsinstallation, Dichtung nicht vollständig in die Nut eingelegt
Dies verhindert, dass die Dichtung unter Druck wirksam abdichtet, was zu Leckagen führt.
4.5 Kontakt mit Öl oder Schmutz
Falls Öl, Staub oder andere Verunreinigungen während der Montage mit den Dichtungen oder den Dichtungsnuten in Kontakt kommen, kann dies zu einer Korrosion oder Kompression der Dichtungen führen und deren Dichtwirkung beeinträchtigen.
5.1 Falsche Anziehreihenfolge
Wird die Schrauben nicht in einer „diagonalen, kreuzweisen“ Reihenfolge angezogen, führt dies zu einer Fehlausrichtung der Druckplatte und somit zu einer stark ungleichmäßigen Belastung der Plattenanordnung.
5.2 Unzulässiges Anzugsmoment
Zu lose Schrauben führen zu einer mangelhaften Dichtwirkung und Leckagen; zu fest angezogene Schrauben beschädigen die Dichtungen und können sogar eine irreversible plastische Verformung der Platten verursachen. Verwenden Sie stets einen Drehmomentschlüssel und halten Sie sich an die vom Hersteller vorgegebenen Drehmomentwerte.
6.1 Unzulässiges Heben
Das direkte Befestigen des Geräterahmens oder schwacher Verbindungsrohre mit Drahtseilen zum Heben führt zu einer Verformung des Rahmens oder zu Schäden an den Rohren. Es müssen spezielle Hebewerkzeuge verwendet werden, und der Belastungspunkt muss auf den vorgesehenen Hebeösen am Gerät liegen.
6.2 Grobe Handhabung und Stöße
Eine grobe Handhabung oder das Ziehen der Platten über den Boden kann deren Kanten, Dichtflächen beschädigen oder zum Zusammenbrechen der Wellungen führen. Während des Betriebs ist daher besondere Vorsicht geboten.
