In industriellen Wärmeübertragungssystemen, sei es in der petrochemischen Industrie, der Lebensmittelindustrie, bei großflächigen Fernkälte- und Fernwärmesystemen in HLK-Anlagen oder bei der präzisen Temperaturregelung und Vermeidung von Kreuzkontaminationen in der pharmazeutischen Industrie, plattenwärmetauscher aufgrund ihrer bedeutenden Vorteile wie hocheffizienter Wärmeübertragung, kompakter Bauweise, flexibler Kombinationsmöglichkeiten und einfacher Wartung sind sie zu unverzichtbaren Ausrüstungsgegenständen in der modernen Wärmetechnik geworden.
In der industriellen Praxis ist der maximale Druck oft einer der entscheidenden Parameter für den sicheren und stabilen Langzeitbetrieb von Anlagen. Dieser Parameter beeinflusst nicht nur direkt die Auswahlkriterien und die Konstruktion der Anlagen, sondern steht auch in engem Zusammenhang mit der Produktionssicherheit, der Systemzuverlässigkeit und den Gesamtlebenszykluskosten. Überschreitet der Betriebsdruck die Auslegungsgrenze der Anlage, kann dies zu Dichtungsschäden und Medienleckagen führen, was Energieverschwendung und Umweltverschmutzung zur Folge hat. Im Extremfall kann es zu schwerwiegenden Sicherheitsvorfällen wie Plattenverformung, Dichtungsaustritt oder sogar Anlagenexplosionen kommen.
Der maximale Druck eines Plattenwärmetauschers bezieht sich im Allgemeinen auf den höchsten zulässigen Betriebsdruck, dem das Gerät bei einer bestimmten Temperatur dauerhaft standhalten kann, ohne dass es zu Leckagen oder strukturellen Schäden kommt.
Eine der ersten Fragen, die Ingenieure bei der Auswahl stellen, lautet: „Welchen maximalen Druck hält diese Einheit aus?“ Die ehrliche Antwort ist: Es gibt keine pauschale Antwort. Die Druckgrenzen hängen vom Plattenmaterial, der Dichtungskonstruktion, der Wellengeometrie und dem Zusammenspiel des Klemmsystems ab.

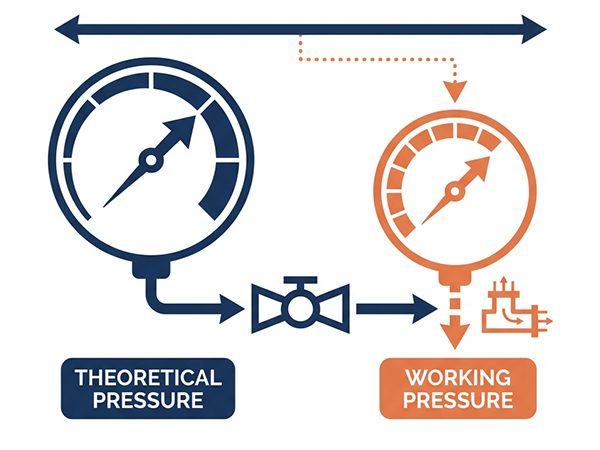

Bei technischen Parametern sehen wir oft zwei Konzepte:
1.1 Auslegungsdruck
Der vom Hersteller gemäß Normen (wie NB/T 47004, ASME, PED usw.) festgelegte theoretische Maximaldruck.
1.2 Betriebsdruck
Der Betriebsdruck des Geräts im tatsächlichen Betrieb. Er sollte im Allgemeinen, mit einem Sicherheitszuschlag, niedriger als der Auslegungsdruck sein.
Bei Plattenwärmetauschern ist dieser Druckwert keine einzelne Zahl; er variiert mit mehreren Faktoren, darunter das Medium, die Temperatur, das Plattenmaterial und das Dichtungssystem.
Im Gegensatz zu Rohrbündelwärmetauschern hängt die Drucktragfähigkeit eines Plattenwärmetauschers nicht von der dicken Hülle ab, sondern von der kombinierten Festigkeit der dünnen Platten und Dichtungen.
2.1 Plattenmaterial
Üblicherweise kommen Edelstahl 304 und 316L, Titan und Hastelloy infrage – jedes Material besitzt eine unterschiedliche Streckgrenze, die die Grenze zwischen elastischer Rückstellung und bleibender Verformung der Plattenwärmetauscherplatte unter Druck bestimmt. Wählt man das falsche Material für die jeweilige Druckklasse, kann auch eine umfangreiche strukturelle Verstärkung die Plattengeometrie langfristig nicht retten.
2.2 Plattendicke
Meist standard Wärmetauschplatten die Plattendicke liegt üblicherweise im Bereich von 0,5–0,8 mm und deckt damit die meisten Standardanwendungen ab. Bei höheren Betriebsdrücken kommen die dickeren Platten von JINFAN (1,0 mm und mehr) zum Einsatz, die durch ein höheres Widerstandsmoment die Tragfähigkeit deutlich verbessern.
2.3 Dichtungsmaterial und Querschnitt
Unter Hochdruckbedingungen neigen Dichtungen zum Ausdehnen und damit zu Leckagen. Die Hochleistungsdichtungen und speziellen Konstruktionen von JINFAN verbessern die Dichtheit deutlich. Typischerweise liegt der maximale Betriebsdruck herkömmlicher Plattenwärmetauscher zwischen 1,0 MPa und 1,6 MPa, während für hohe Drücke ausgelegte Modelle 2,5 MPa oder sogar mehr erreichen können.
2.4 Wellentiefe und Blechtyp
Flach gewellte Bleche packen: in mehr Kontaktpunkten über die Blechoberfläche, was der Struktur eine solide mechanische Unterstützung und eine höhere Drucktoleranz verleiht, allerdings muss man dafür einen steileren Druckabfall in Kauf nehmen.
Tief gewellte Platten: Sie funktionieren in umgekehrter Richtung, die breiteren Kanäle bewältigen größere Durchflussmengen gut, aber mit weniger Platten-zu-Platten-Kontaktpunkten vertragen sie Druckspitzen nicht gut und eignen sich besser für den Einsatz bei niedrigem Druck und hohem Durchsatz.
2.5 Klemmbolzen und Rahmenplatten
Rahmen und Zugstangen müssen ausreichend Klemmkraft erzeugen, um dem Innendruck im gesamten Plattenpaket entgegenzuwirken. Bei Hochdruckanwendungen erfordert dies schwerere Rahmenplatten, Schrauben mit größerem Durchmesser und verstärkte Stützbeine. Druckstöße können den Rahmen verbiegen oder die Zugstangen brechen.
In verschiedenen Regionen der Welt gelten unterschiedliche Spezifikationen für die Druckauslegung von Plattenwärmetauschern:
Europäische Norm (PED 2014/68/EU) :Strenge Klassifizierung von Druckgeräten. Geräte mit gefährlichen Medien oder großen Druck-Volumen-Produkten müssen CE-zertifiziert sein.
Amerikanischer Standard (ASME) : Typischerweise benötigen Plattenwärmetauscher eine „U“-gekennzeichnete Zertifizierung, die für die hohen Druck- und rauen Bedingungen auf dem US-amerikanischen und nordamerikanischen Markt geeignet ist.
Sicherheitshinweis: Wichtig zu wissen: Der Prüfdruck ist nicht der Betriebsdruck. Die hydrostatische Prüfung dient der einmaligen Festigkeitsprüfung – der Dauerbetrieb eines Systems unter Prüfdruck verkürzt die Lebensdauer der Geräte oder führt zu deren Ausfall.
Bei Betriebsbedingungen mit hohem Druck (z. B. über 1,6 MPa oder bei Umgang mit gefährlichen Medien) wird empfohlen, folgende Schritte zu befolgen:
4.1 Parameter definieren
Legen Sie zunächst die Parameter fest. Betriebsdruck, Temperatur, Korrosivität des Mediums und ob das System Druckstößen oder Druckschwankungen ausgesetzt ist – all dies bestimmt die richtige Auslegung. Ungenaue Angaben führen zu unterdimensionierten Anlagen.
4.2 Auswahl einer Hochdruckausführung
Für Hochdruckanwendungen Halbgeschweißter Plattenwärmetauscher oder Vollständig verschweißter Plattenwärmetauscher dies sollte der Ausgangspunkt sein, nicht eine nachträgliche Überlegung. In der Ammoniak-Kältetechnik und bei Hochdruck-Chemikalienanwendungen verbindet die halbverschweißte Bauweise zwei Platten zu einer Einheit. Dadurch entfällt die prozessseitige Dichtung vollständig, und es bleibt nur eine äußere Abdichtung erhalten. Diese strukturelle Änderung erhöht den maximalen Betriebsdruck auf 3,0–4,0 MPa. Falls Ihre Anwendung stattdessen eine abgedichtete, abnehmbare Einheit erfordert, klären Sie genau, ob der Lieferant tatsächlich verstärkte Platten und ein für Ihre Bedingungen geeignetes Hochdruckdichtungssystem anbietet – nicht alle tun dies.
4.3 Sicherheitszubehör berücksichtigen
Bei Hochdruckanwendungen ist ein Sicherheitsventil oder eine Druckentlastungseinrichtung am Wärmetauschereinlass unerlässlich. Fehlfunktionen sind möglich, die Wärmeausdehnung ist vorhersehbar, und ohne einen separaten Entlastungspfad kann das System den zulässigen Druck überschreiten, bevor dies bemerkt wird.
4.4 Achten Sie auf den Druckabfall
Unter Hochdruckbedingungen sind die Strömungsgeschwindigkeiten oft hoch. Um einen Druckanstieg stromaufwärts oder einen Unterdruck stromabwärts aufgrund eines zu hohen Druckabfalls zu vermeiden, muss berechnet werden, ob der Druckabfall im Wärmetauscher innerhalb des zulässigen Bereichs des Systems liegt.
Neben diesen Auswahlschritten, JINFAN online-Tool zur Dimensionierung von Plattenwärmetauschern dies reduziert sowohl den Zeitaufwand als auch die Fehlerquote. Manuelle Berechnungen bergen seit jeher ein gewisses Risiko: Eine Änderung eines Betriebsparameters kann die komplette Wiederholung der Berechnungen erforderlich machen, oft verbunden mit Inkonsistenzen. Eine gute Online-Plattform umgeht dieses Problem, indem sie im Hintergrund thermische Berechnungen anhand verifizierter Materialdatenbanken führender Hersteller durchführt. Sie geben die bekannten Daten ein – Fluidart, Ein- und Auslasstemperaturen, zulässiger Druckverlust, Auslegungsdruck – und das Tool ermittelt mithilfe der entsprechenden Logik die passenden Plattentypen, -größen und -konfigurationen, ohne dass Sie Datenblätter suchen oder interpolierte Werte erraten müssen.
Der maximale Druck eines Plattenwärmetauschers ist keine isolierte Größe, sondern spiegelt umfassend die Konstruktion, die Materialwissenschaft, die Dichtungstechnik und die Fertigungsprozesse wider. Für Wasser-Wasser-Wärmetauscher oder Niederdruckdampf genügt ein Standard-Plattenwärmetauscher mit Dichtung und einem Nenndruck von 1,0 oder 1,6 MPa. Bei Hochdruck-Chemikalienprozessen, Hochtemperaturölen oder Gefahrstoffen wird der Druck jedoch zu einer kritischen Konstruktionsgröße – nicht nur zu einer formalen Anforderung. In solchen Fällen sind dickere Platten, teilgeschweißte Konstruktionen und eine vollständige Druckbehälterzertifizierung unerlässlich.
