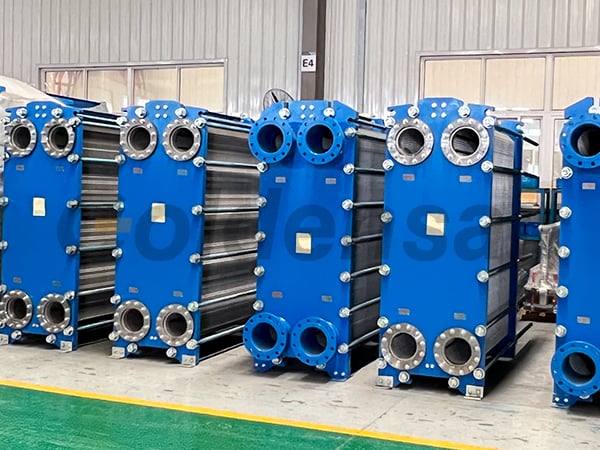

Ein Plattenwärmeaustauscher ist ein hochwirksames und kompaktes indirektes Wärmeaustauschgerät. Sein Funktionsprinzip beruht auf der Verwendung einer Reihe gestanzter, gewellter Metall-PHE-Platten, die abwechselnd gestapelt werden und schmale Strömungskanäle zwischen den Platten bilden. Dadurch können heiße und kalte Medien in entgegengesetzte Richtungen innerhalb benachbarter Kanäle strömen und Wärme über die Platten austauschen, um Heiz-, Kühl-, Verdampfungs- oder Kondensationsprozesse zu ermöglichen.
Der Betriebstemperaturbereich eines Plattenwärmeaustauschers hängt von mehreren Faktoren ab und ist nicht fest vorgegeben. Theoretisch kann die obere Grenze 900 °C und die untere Grenze bis zu −196 °C betragen. Standard abnehmbare Plattenwärmeaustauscher arbeiten im Allgemeinen im Bereich von −60 °C bis 260 °C, während geschweißte Plattenwärmeaustauscher diesen Bereich überschreiten können und sowohl extrem niedrige als auch extrem hohe Temperaturen bewältigen.
Dichtungsplattenwärmeaustauscher sind durch die Dichtungen begrenzt und arbeiten typischerweise unterhalb von 250 °C. Geschweißte Plattenwärmetauscher geschweißte Plattenwärmeaustauscher
KONTAKTIEREN SIE UNS
| Strukturtyp | Temperaturbereich | Wesentliche begrenzende Faktoren | Hauptanwendungsszenarien |
|---|---|---|---|
| Dichtungsplattenwärmetauscher | −60 °C bis 260 °C | Begrenzt durch die Temperaturbeständigkeit des Dichtungsmaterials | Allgemeine Industrie, HLK-Systeme, Lebensmittelverarbeitung, chemische Anwendungen |
| Mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5% | −40 °C bis 200 °C | Kombinierte Einschränkungen von Dichtungsmaterialien und geschweißten Werkstoffen | Kälteanlagen, Prozesse, die eine teilweise Demontage erfordern |
| Vollständig geschweißter Plattenwärmetauscher | −196 °C bis 900 °C | Abhängig von der Temperaturbeständigkeit des Plattenmetallmaterials | Kryotechnische Anwendungen, Hochtemperatur- und Hochdruckanwendungen, Kernenergie, Luft- und Raumfahrt |
Für abnehmbare Plattenwärmeaustauscher Dichtungen für Plattenwärmeaustauscher sind der entscheidende Faktor für den zulässigen Betriebstemperaturbereich; die Wahl des Elastomermaterials beeinflusst die Leistungsfähigkeit erheblich. Bei Anwendungen mit häufig wechselnden Temperaturen – wie etwa Heizungsanlagen – empfiehlt es sich, Dichtungen mit einer elastischen Rückstellrate von mindestens 80 % zu wählen, beispielsweise EPDM, um wiederholte Ausdehnung und Kontraktion zu bewältigen und die Dichtigkeit aufrechtzuerhalten.
| Dichtungsmaterial | Temperaturbereich | Kernmerkmale | Empfohlene Anwendungen |
|---|---|---|---|
| Nitrilkautschuk (NBR) | -40 °C bis 120 °C | Gute Ölbeständigkeit, jedoch mittlere Temperaturbeständigkeit und geringere elastische Rückstellrate. | Allgemeiner Wasser-Wasser- oder Öl-Wärmeaustausch. |
| EPDM | -50 °C bis 180 °C | Ausgezeichnete Beständigkeit gegen heißes Wasser und Dampf; hohe elastische Rückstellfähigkeit. | Zivile Heizungsanlagen, mitteltemperierte Warmwassersysteme. |
| Fluorkautschuk (FKM) | -20 °C bis 260 °C | Hohe Temperatur- und starke Korrosionsbeständigkeit; Elastizität etwas geringer als bei EPDM. | Hochtemperatur-Thermoöl, Chemikalien und stark korrosive Medien. |
| Perfluorelastomer (FFKM) | -60 °C bis 320 °C | Beständig gegen extrem niedrige/höhe Temperaturen; ausgezeichnete chemische Stabilität. | Extrem anspruchsvolle Betriebsbedingungen (hohe Kosten). |
| Asbestgummi-Blatt | ≤ 450 °C (Dampf) | Hohe Temperaturbeständigkeit, aber geringe Elastizität; umwelt- und gesundheitsrelevante Bedenken. | Wird schrittweise abgeschafft/ist veraltet. |
Bei vollgeschweißten Wärmeaustauschern bestimmt das metallische Material der Plattenwärmeaustauscherplatte (PHE-Platte) direkt die Temperaturbeständigkeit der Anlage. Edelstahl ist das am häufigsten verwendete Material für PHE-Platten und wird vorwiegend in zivilen und allgemeinen industriellen Anwendungen eingesetzt. Titan mit seiner hervorragenden Korrosionsbeständigkeit ist die beste Wahl für Umgebungen mit hohem Chlorgehalt. Für äußerst anspruchsvolle Temperatur- und korrosive Bedingungen empfiehlt sich die Auswahl von Werkstoffen wie 254SMO, C276 und 904L.
| Materialtyp | Maximale Temperatur | Kernmerkmale | Empfohlene Anwendungen |
|---|---|---|---|
| Super-Edelstahl | Ca. 400 °C | Modifizierte Weiterentwicklung des Typs 316. Höhere Beständigkeit gegen chlorid-Pitting und Spaltkorrosion 904L weist in sauren Umgebungen mit Halogeniden bei hohen Temperaturen (> 80 °C) eine bessere Leistung auf. | Meerwasseraufbereitung, Brackwasser, anorganische Säureumgebungen. |
| Hastelloy | Ca. 427 °C | C276 ist das „Universal-Material“, beständig gegen nahezu alle starken Säuren und Chloride. Eines der wenigen Materialien, das für heiße, konzentrierte Schwefelsäure bC-1 bietet eine verbesserte Beständigkeit gegenüber Salzsäure (HCl) und Schwefelsäure (H₂SO₄). | Umwgebungen mit starken Säuren/Alkalien, organischen Lösungsmitteln, hochtemperaturbeständiger Fluorwasserstoffsäure (HF). |
| Reines Nickel | Ca. 400 °C | Nickelgehalt über 99 %. Speziell entwickelt für alkalische Lösungen mit hoher Konzentration und hoher Temperatur (NaOH, KOH usw.), unabhängig von der Konzentration. | Wärmeaustausch mit hochkonzentrierter Natronlauge/Alkalilösung. |
| Nickelbasierten Legierungen anpasst | 600 °C+ | Beständig gegen hohe Temperaturen, hohen Druck und starke Korrosion. Hervorragend einheitlicher Korrosionsschutz sowohl in oxidierenden als auch in reduzierenden Umgebungen. | Extrembedingungen, bei denen Korrosion und hohe Temperaturen gleichzeitig auftreten. |
| Hochtemperatur-Superlegierungen | Ca. 900 °C | Wird in der Kernenergieerzeugung und anderen Bereichen mit extremen Temperaturen eingesetzt. Stellt die ultimative Leistungsgrenze dar für geschweißte Wärmeaustauscher. | Kernkraft, Luft- und Raumfahrt sowie hochmoderne industrielle Bereiche. |
4.1 Betriebsbedingungen
Plattenwärmeaustauscher werden mit klar definierten Auslegungstemperaturen und -drücken hergestellt. In der praktischen Anwendung sind diese Parameter jedoch nicht konstant. Daher ist die Einhaltung ausreichender Sicherheitsreserven eine grundlegende Voraussetzung, um einen langfristig stabilen Betrieb der Anlage zu gewährleisten.
4.2 Betriebsdruck
Die drucktragende Festigkeit von Werkstoffen nimmt mit steigender Temperatur deutlich ab. Bei der Auswahl eines Plattenwärmeaustauschers für Hochtemperaturanwendungen muss daher gleichzeitig die zulässige Druckstufe überprüft werden, um unzureichende Festigkeit – und damit plastische Verformung oder gar Rissbildung – zu vermeiden.
4.3 Inbetriebnahme- und Abschaltfolge
Der Anlauf und die Abschaltung von Plattenwärmeaustauschern müssen strikt der Reihenfolge „kälte Medium zuerst, dann heißes Medium“ folgen. Wird zunächst das heiße Medium zugeführt, erfahren die Platten aufgrund des großen Temperaturunterschieds eine starke thermische Spannungsdeformation, was möglicherweise zu Schweißrissen oder Dichtungsversagen führen kann. Beim Anlauf sollte die anfängliche Durchflussrate auf 50 % des Auslegungswerts begrenzt werden. Nach einer Vorwärmphase von 10–15 Minuten ist die Durchflussrate schrittweise auf den auslegungsbedingten Betriebswert zu erhöhen.
4.4 Medieneigenschaften
Die Neigung der Medien zur Ablagerungsbildung bei hohen Temperaturen erhöht den Widerstand gegen den Wärmeübergang deutlich, verringert die Wärmeaustauscheffizienz und kann sogar unter-Ablagerungs-Korrosion verursachen. Für Medien mit Partikeln oder Fasern sind breite Strömungskanäle oder wellenförmige, fischartig angeordnete Platten („Herringbone“-Wellung) zu wählen, um Verstopfungen zu vermeiden.
