Plattenverdampfer zur Senkung des Energieverbrauchs des Verdampfungssystems

1. Industrielles Verdampfungssystem

Industrielle Verdampfungssysteme sind zentrale Wärmebehandlungsprozesse in der chemischen, Lebensmittel-, pharmazeutischen und Umweltschutzindustrie. Sie verdampfen Lösemittel (meist Wasser) durch Erhitzen, um wertvolle Medien zurückzugewinnen oder die Abwasserableitung zu reduzieren. In Branchen, in denen die Produktkonzentration unmittelbar die Produktionskosten beeinflusst, ist der Energieverbrauch der verdampfungssysteme entscheidend.

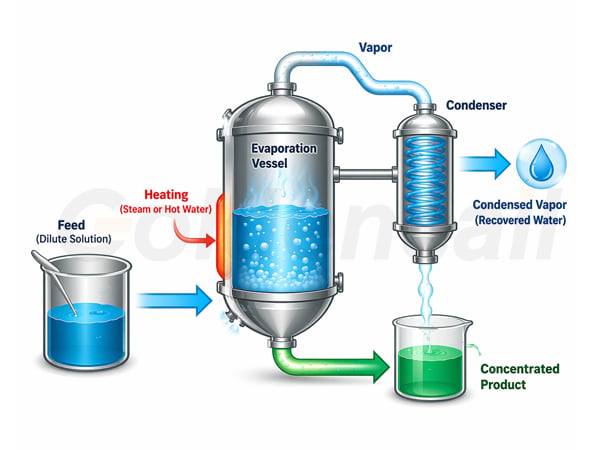

1.1 Grundlegendes Funktionsprinzip industrieller Verdampfungssysteme

Industrielle Verdampfungssysteme umfassen gleichzeitigen Wärme- und Stoffaustausch und lassen sich anhand von vier aufeinanderfolgenden Phasen verstehen:

✓ Wärmezufuhr und Aufheizung
Durch externe Heizdampf tritt in die Heizkammer des Verdampfers ein und überträgt über die metallischen Wände Wärme an das darunter befindliche Material. Das Material nimmt Wärme auf, und seine Temperatur steigt, bis es bei dem jeweiligen Druck den Siedepunkt erreicht.

✓ Sieden und Verdampfen
Nach Erreichen des Siedepunkts nimmt das Material weiterhin Wärme auf. Die Lösungsmittelmoleküle gewinnen genügend kinetische Energie, um die flüssige Hauptphase zu verlassen und sich heftig in Dampf umzuwandeln. Dieser aus dem Material verdampfte Dampf wird als Sekundärdampf bezeichnet. Während dieses Prozesses wird Wärme in Form von Verdampfungswärme vom Heizdampf auf den Sekundärdampf übertragen.

√ Dampf-Flüssigkeits-Trennung
Die erzeugten Dampfblasen transportieren Flüssigkeitstropfen nach oben in eine speziell gestaltete Trennkammer. Aufgrund der plötzlichen Volumenvergrößerung sinkt die Strömungsgeschwindigkeit stark ab. Unter Ausnutzung der Schwerkraftabscheidung oder einer zentrifugalen Trennung fällt die dichtere Konzentratlösung wieder in das Umlaufsystem zurück, während der weniger dichte, reinere Sekundärdampf oben abgeführt wird.

√ Kontinuierliche Konzentration und Abfuhr
Der Verdampfungsprozess wird niemals unterbrochen. Während das Lösungsmittel in Dampfform aus dem System entweicht, wird die verbleibende Lösung kontinuierlich konzentrierter – nicht in einer Charge, nicht durch Schätzung, sondern in einer kontrollierten, Echtzeit-Progression hin zur gewünschten Konzentration. Sobald dieser Schwellenwert erreicht ist, entnimmt das System einen Teil der konzentrierten Flüssigkeit – entweder kontinuierlich über eine Ablaufleitung oder in zeitlich gesteuerten Intervallen – und hält so das innere Gleichgewicht konstant.

1.2 Haupttypen industrieller Verdampfungssysteme

Basierend auf der Anzahl und den Methoden der Nutzung von Heizdampf werden Verdampfungssysteme in die folgenden Kategorien unterteilt, wobei sich Energieverbrauch und Einsatzgebiete deutlich unterscheiden.

2. Verdampfer

Die Bauart des Verdampfers bestimmt das Strömungsverhalten des Materials, die Wärmeübertragungseffizienz sowie die Antifouling-Fähigkeit.

2.1 Rohrverdampfer (traditioneller Standard)

√ Zentraler Umlauf-Rohrtyp: Einfache Konstruktion, geringe Investitionskosten, jedoch langsame Umlaufgeschwindigkeit; nicht geeignet für hochviskose oder wärmeempfindliche Stoffe.

√ Steigend-/Fallendfilm-Typ: Das Material fließt in Form eines Flüssigkeitsfilms entlang der Rohrwand, hat eine kurze Verweilzeit und einen hohen Wärmeübergangskoeffizienten; wird häufig in großtechnischen MVR-Anlagen eingesetzt.

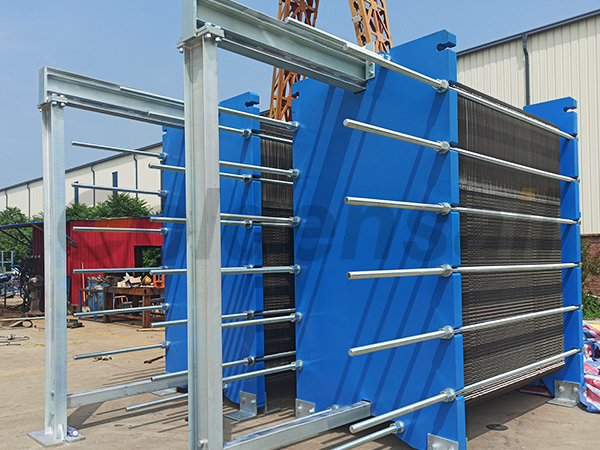

2.2 Plattenverdampfer (neuer Trend hin zu hoher Effizienz und Energieeinsparung)

Plattenverdampfer arbeiten nach einem einfachen Prinzip: Mehrere gewellte Metallplatten werden übereinandergestapelt, die Prozessflüssigkeit wird auf einer Seite hindurchgeleitet und das Heizmedium auf der anderen Seite – die Geometrie übernimmt die Hauptarbeit. Die Wellungen dienen nicht der Dekoration: Sie zwingen die Flüssigkeit in eine ständige Turbulenz und brechen damit die Grenzschicht auf, die bei herkömmlichen Rohrapparaten den Wärmeübergang stark behindert.

√ Hochturbulentes Design: Die starke Turbulenz, die durch die Wellung der Platten erzeugt wird, verbessert den Wärmeübergangskoeffizienten deutlich (bis zu dem 2- bis 4-Fachen im Vergleich zu Rohrverdampfern) und ist weniger anfällig für Ablagerungen.

√ Extrem geringe Flüssigkeitsrückhaltung: Kleines internes Volumen; die Verweilzeit des Materials beträgt nur einige zehn Sekunden – besonders geeignet für die Niedertemperaturkonzentration wärmeempfindlicher Stoffe (z. B. Saft und pharmazeutische Lösungen).

√ Der perfekte Partner für MVR: Plattenverdampfer ermöglichen einen stabilen Betrieb bei extrem geringen wirksamen Temperaturdifferenzen (3–5 °C), passen somit ideal zum wirtschaftlichen Temperaturanstiegsbereich von MVR-Kompressoren und maximieren die Energieeinsparung.

2.3 Abscheider und Entnebler

Flüssigkeitstropfen, die im Sekundärdampf mitgerissen werden, führen nicht nur zu Produktverlusten, sondern verunreinigen auch das Kondensat. Hochwirksame zentrifugale Abscheider oder Drahtgitter-Entnebler sind essentielle Komponenten, um einen stabilen Systembetrieb sicherzustellen.

3. Warum Plattenverdampfer zunehmend an Popularität gewinnen

Industrielle Verdampfungssysteme stehen häufig vor Problemen wie hohem Energieverbrauch, unzureichendem Platzangebot, struktureller Verstopfung und aufwändiger Wartung. Im Vergleich zu herkömmlichen Rohrbündelverdampfern bieten Plattenverdampfer deutliche Vorteile:

Sie suchen eine energieeffiziente Verdampfungslösung?
Unsere fortgeschrittenen plattenverdampfer systeme tragen dazu bei, den Dampfverbrauch zu senken, Ablagerungen zu minimieren und die gesamte Prozesseffizienz zu verbessern.

👉 Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung

4. Anwendungsszenarien für Plattenverdampfer

5. Schlussfolgerung

Energiekosten lügen nicht. Wenn die Kosten für Dampf und Strom zunehmen und die Gewinnmargen schmälern, suchen technische Teams nach Alternativen – und in der Lebensmittelverarbeitung, der Pharmazie sowie der chemischen Industrie weist die Rechnung zunehmend auf Platten-MVR-Verdampfungssysteme hin. Herkömmliche Verdampfungssysteme arbeiten mit Frischdampf. MVR hingegen nutzt seinen eigenen Dampf, der komprimiert und wiederverwendet wird; der externe Energieaufwand reduziert sich dabei auf das zur Kompensation von Verlusten erforderliche Maß. Stellt man dies vor den Hintergrund verschärfter Vorschriften zur Einleitung von Abwasser, bei denen nur noch eine Null-Flüssigkeits-Entsorgung (Zero-Liquid-Discharge) als einziger praktikabler Weg zur Einhaltung der gesetzlichen Anforderungen bleibt, ergibt sich die betriebliche Notwendigkeit für MVR quasi von selbst.

Plattentyp-Designs verstärken diesen Sachverhalt weiter: Höhere Wärmeübergangskoeffizienten bedeuten weniger erforderliche Oberfläche, weniger Oberfläche bedeutet einen geringeren baulichen Platzbedarf, und ein geringerer Platzbedarf bedeutet, dass diese Anlagen in Betriebsstätten eingebaut werden können, in die ein Rohrbündel-Verdampfer-System schlichtweg nicht passt.
