Explore a aplicação e as vantagens principais dos trocadores térmicos de placas nos processos de produção farmacêutica. A JINFAN está comprometida em garantir a estabilidade do seu sistema.
A indústria farmacêutica especializa-se na pesquisa, desenvolvimento, produção e distribuição de produtos farmacêuticos, com o objetivo de melhorar a saúde humana e animal. Desempenha um papel fundamental no sistema moderno de cuidados de saúde. A produção farmacêutica exige níveis extremamente elevados de higiene, precisão e controle de processos. Mesmo as menores variações podem afetar a segurança e eficácia dos medicamentos. Os ambientes de produção farmacêutica devem cumprir os requisitos da Boas Práticas de Fabricação (GMP), sendo que os equipamentos e tubulações devem ser projetados para facilitar a limpeza e esterilização, evitando contaminação cruzada. Muitas etapas críticas na produção farmacêutica, como fermentação, cristalização, concentração e purificação, dependem de ambientes estáveis de temperatura e pressão. Os equipamentos em áreas críticas de processo devem ser construídos em aço inoxidável 316L ou superior. A água para injeção (WFI), o vapor puro e os sistemas de ar limpo devem atender aos padrões de pureza de grau farmacêutico. Todos os processos de produção devem ser rastreáveis e reproduzíveis. Cada equipamento e processo deve passar por qualificação e validação.
| Processo | Descrição | Equipamentos Comuns |
|---|---|---|
| Fermentação | Cultivo de microrganismos para produzir princípios ativos. | Biorreatores, trocadores de calor |
| Filtração e Purificação | Remoção de impurezas, sólidos ou microrganismos para purificar o produto. | Filtros de membrana, centrífugas |
| Concentração e Cristalização | Remoção de solvente para obter o produto purificado na forma sólida ou concentrada. | Trocadores de calor de placas ou tubulares, evaporadores |
| Secagem e Esterilização | Remoção de umidade e inativação microbiana para garantir a segurança do produto. | Esterilizadores, secadores |
| Preenchimento e Embalagem | Envase final do produto, vedação e embalagem estéril para distribuição. | Linhas de envase automatizadas, equipamentos para salas limpas |
Transferência eficiente de calor, controle preciso, pureza e tranquilidade

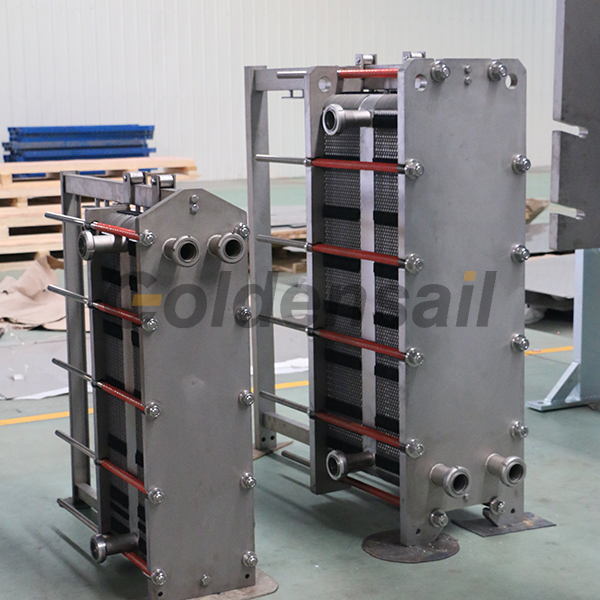

Um trocador de calor de placas é um dispositivo altamente eficiente de troca térmica montado a partir de múltiplas placas de aço inoxidável corrugadas. Fluidos quentes e frios circulam por canais adjacentes nas placas, transferindo calor através delas. Com sua estrutura compacta, alta eficiência de transferência de calor e pequeno espaço ocupado, tornou-se um dos dispositivos de troca térmica mais utilizados na indústria moderna. Em processos como os das áreas farmacêutica, alimentícia e bioengenharia, que exigem elevadíssimos níveis de limpeza e controle preciso de temperatura, os trocadores de calor de placas permitem uma troca térmica rápida e estável. Além disso, são fáceis de limpar e manter, sendo ideais para uso em ambientes sanitários de produção.
Entre em contatoMaterial opcional de placa e junta de grau higiênico. Design sem cantos mortos, fácil para CIP/SIP.
O design de placa de dupla parede direciona o fluido para o exterior em caso de vazamento, garantindo que os dois fluidos não entre em contato.
Design estrutural compacto e alta eficiência de transferência de calor economizam espaço e energia.
Alta velocidade de resposta, facilitando o ajuste preciso da temperatura do processo.
Estrutura desmontável, conveniente para inspeção, limpeza e substituição de placas.
Trocadores de calor de placa higiênicos são usados para controlar a temperatura da água durante a preparação, armazenamento e distribuição, mantendo a qualidade da água e prevenindo o crescimento microbiano. Feitos de material SS316L, garantem resistência à corrosão e limpeza. Trocadores de calor de placa de dupla parede evitam a contaminação do sistema de água pelos meios de aquecimento/resfriamento.
Use trocadores de calor de placas sanitários para esterilizar o meio de cultura em alta temperatura antes de entrar no fermentador. Controle com precisão a temperatura no fermentador para manter o crescimento e a atividade microbiana/celular ideais. A alta eficiência do trocador de calor de placas e a facilidade de CIP/SIP são vantagens.
Use trocadores de calor de placas para aquecer rapidamente agentes de limpeza ou água pura até a temperatura necessária, melhorando a eficácia da limpeza e da esterilização. Resfrie rapidamente tanques de fermentação ou tubulações após o SIP para preparar a próxima produção. Os trocadores de calor do tipo placas podem aquecer ou resfriar fluidos rapidamente até a temperatura alvo, reduzindo os tempos de processo.
Os trocadores de calor de placas são usados para controle preciso de temperatura em etapas importantes, como síntese química, cristalização e extração, garantindo estabilidade do processo e qualidade do produto. O material adequado das placas (como SS316L ou ligas especiais) é selecionado com base nas propriedades do solvente ou fluido processado.
Os trocadores de calor de placas atuam como trocadores intermediários, isolando o sistema central de aquecimento/resfriamento, não limpo, do sistema de água circulante da área limpa. Isso evita que impurezas, ferrugem ou produtos químicos penetrem e contaminem o sistema de água da área limpa. Eles também fornecem água gelada ou quente estável e limpa para as unidades de tratamento de ar (UTAs) da área limpa.
| Tipo de TQP | Principais Características Estruturais | Aplicações Farmacêuticas Típicas | Nível de Higiene / Capacidade de Limpeza |
|---|---|---|---|
| Embrulhado com Juntas | Selado com juntas; pode ser desmontado para limpeza/inspeção. | Troca térmica com meio utilitário (por exemplo, água de resfriamento), refrigeração geral de processo. | Geral; fácil manutenção e inspeção. |
| Higiénico | Juntas/materiais sanitários; trajeto de fluxo otimizado, sem pontos mortos. | Resfriamento de Água para Injeção (WFI), Condensação de Vapor Puro, Aquecimento de Meios, Resfriamento de Biorreator. | Extremamente Alto ; adequado para CIP/SIP. |
| Condensador | Projetado para mudança de fase (Gás na entrada, Líquido na saída). | Condensação de Vapor Puro para produção de Água para Injeção (WFI)/Água Purificada. | Requer aderência ao design sanitário. |
| Evaporador | Projetado para mudança de fase (Líquido na entrada, Vapor na saída). | Processos de concentração suave, recuperação de solventes. | O design deve ser adaptado às propriedades do fluido (por exemplo, viscosidade). |
| Pressão alta | Estrutura reforçada; muitas vezes totalmente/meio soldada para eliminar o risco de juntas sob alta pressão. | Troca de vapor de alta pressão ou fluido de processo de alta pressão. | Depende da estrutura específica (com junta/soldada). |
| Espaço Amplo | Espaçamento entre placas maior que os trocadores de calor de placa padrão; evita entupimento. | Caldo de fermentação, extratos de alta viscosidade, fluidos contendo partículas/fibras. | Boa; adequado para fluidos com partículas, reduz incrustações. |
| Bloc (Tipo Soldado) | Estrutura totalmente soldada, sem juntas (exceto flanges). | Alta temperatura/pressão, manipulação de meios perigosos. | Difícil de desmontar/limpar, mas elimina o risco de vazamento por junta. |
Escolha a JINFAN. Nós somos mais do que apenas um fabricante de equipamentos; estamos profundamente envolvidos nos processos farmacêuticos.
Todos os nossos trocadores de calor, desde o projeto até a fabricação, cumprem rigorosamente as principais regulamentações globais, incluindo cGMP, FDA e EMEA. Materiais metálicos de alta qualidade com certificados de material rastreáveis. Juntas conformes à FDA e tecnologias avançadas de vedação garantem estabilidade operacional prolongada e ausência total de vazamentos. Nossos profissionais otimizam os processos de troca térmica para a produção farmacêutica, assegurando a estabilidade do sistema.
Oferecemos serviços durante todo o ciclo de vida do equipamento.
Entrega Rápida: Mantemos o maior estoque da China de placas e acessórios, garantindo resposta rápida e tempo de inatividade mínimo.
Suporte Profissional no Local: Nossa equipe de engenheiros, com ampla experiência em produção farmacêutica, pode fornecer orientação de instalação, otimização operacional e serviços de manutenção regular.
Soluções Personalizadas: Podemos fornecer soluções otimizadas e personalizadas de troca térmica adaptadas aos seus fluidos de processo exclusivos e às configurações complexas da planta.
Removível para fácil manutenção e inspeção. Oferecemos centenas de tipos de placas, múltiplos materiais e diversos modelos de juntas.
Feito de materiais de grau alimentício e projetado sem ângulos mortos, possui alto padrão e risco zero de contaminação.
Especialmente fabricado para processos de mudança de fase, como a condensação de vapor, alcança recuperação térmica extremamente elevada.
Especialmente projetado e fabricado para evaporação de líquidos, o design especial do canal de fluxo pode alcançar eficiência extremamente alta de transferência de calor.
Mesmo que ocorra vazamento, o meio vazará para a área de monitoramento intermediária em vez de entrar diretamente no fluido do outro lado.
Direcionado à energia e à manufatura de alta tecnologia, é adequado para aplicações de ultra-alta pressão, como produção de hidrogênio sob alta pressão.
O design exclusivo de canal de fluxo amplo pode facilmente lidar com meios que contenham partículas, fibras, polpa ou líquidos de alta viscosidade.
Sem qualquer junta, o risco de vazamento é eliminado. É amplamente utilizado nas temperaturas, pressões mais elevadas e em ambientes altamente corrosivos.
