Explore soluções eficientes de troca térmica para sistemas HVAC, obtenha seleção de produtos, suporte técnico e estudos de caso para melhorar imediatamente o desempenho do seu sistema!

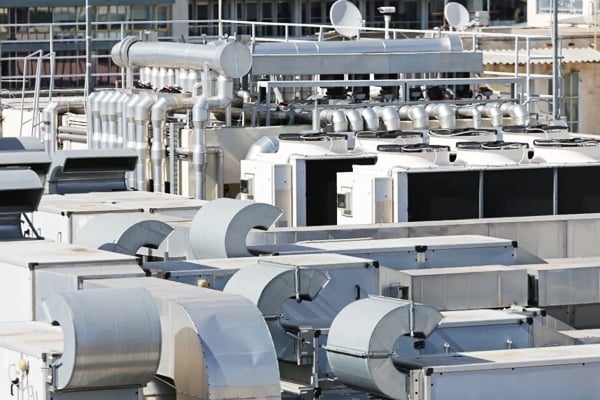

HVAC (Aquecimento, Ventilação e Ar Condicionado) é um sistema essencial em edifícios modernos, responsável por alcançar a temperatura interna desejada, ventilação e qualidade do ar. Com o aumento dos padrões de eficiência energética em edifícios, os sistemas HVAC estão evoluindo para maior eficiência, economia de energia, inteligência e sustentabilidade ambiental. Os trocadores de calor tradicionais tipo casco e tubo estão sendo gradualmente substituídos por trocadores de calor de placas (TCP) menores e mais eficientes.
Entre em contatoTrocadores de calor de placas, construídos a partir de placas metálicas finas com grande área superficial e excelente condutividade térmica, criam caminhos de fluxo alternados entre as placas para fluidos quentes e frios, evitando o contato direto e permitindo uma troca eficiente de calor e isolamento. A superfície corrugada das placas gera um fluxo turbulento, melhorando significativamente os coeficientes de transferência de calor. O número de placas pode ser ajustado conforme a carga do sistema, adaptando-se flexivelmente a diferentes condições operacionais. O design do trocador de calor de placas promove a rápida dissipação do calor de maior temperatura para o fluido frio, garantindo assim uma transferência eficiente de calor. Você pode saber mais sobre a aplicação de Trocadores de Calor de Placas clicando aqui!
1. Transferência de Calor/Refrigeração
Por meio da transferência eficiente de calor, os trocadores de calor de placas permitem uma distribuição rápida, estável e controlável de energia térmica e refrigerante, garantindo a eficiência geral do sistema:
✅ Sistemas de Água Gelada: Permitem a troca de calor entre a unidade principal e o usuário, reduzindo perdas energéticas.
✅ Sistemas de Aquecimento: Transferem eficientemente o calor para equipamentos do usuário final em caldeiras ou redes de aquecimento urbano.
2. Isolamento do Sistema
Os sistemas de HVAC frequentemente contêm circuitos com diferentes pressões e meios. Os trocadores de calor de placa atuam como barreira de isolamento de meio, permitindo:
✅ Isolar a qualidade da água entre a unidade principal e os sistemas do usuário, prevenindo corrosão e incrustações.
✅ Isolar a pressão entre sistemas de diferentes pressões, protegendo os equipamentos principais.
✅ Separar a estação central de refrigeração da água de circulação interna do edifício, facilitando o gerenciamento por zonas e a manutenção.
3. Economia de Energia e Otimização de Custos
Os trocadores de calor de placa, com sua excelente eficiência de transferência térmica, reduzem significativamente o consumo energético do sistema:
✅ Reduzir a carga de operação do chiller, diminuindo os custos energéticos;
✅ Otimizar a recuperação de energia, como utilizar calor residual para reaquecimento ou pré-aquecimento.
✅ Pequeno espaço ocupado e fácil manutenção reduzem o investimento em equipamentos e os custos operacionais.
| Tipo | Construção Típica | Aplicações Primárias em HVAC | Faixa de Pressão / Temperatura | Manutenção | Vedação / Resistência a Vazamentos | Custo |
|---|---|---|---|---|---|---|
| Embrulhado com Juntas | Com vedação por juntas, serviço possível (removível) | Água gelada, água de aquecimento, água quente sanitária | ≤ 2,5 MPa / ≤ 150°C | ⭐⭐⭐⭐ Fácil manutenção | ⭐⭐ Moderado | Baixa |
| Semi-soldado | Um lado soldado, outro com junta | Sistemas de salmoura/glicol, isolamento de refrigerante, circuitos de bomba de calor | ≤ 3,0 MPa / ≤ 180°C | ⭐⭐⭐ Moderada | ⭐⭐⭐ Boa | Médio |
| Bloc / Totalmente soldado | Feixe de placas totalmente soldado (sem juntas) | Aquecimento de alta temperatura, vapor, recuperação de calor | ≤ 5,0 MPa / ≤ 400°C | ⭐ Intervalos baixos de manutenção | ⭐⭐⭐⭐ Muito alto | Alto |

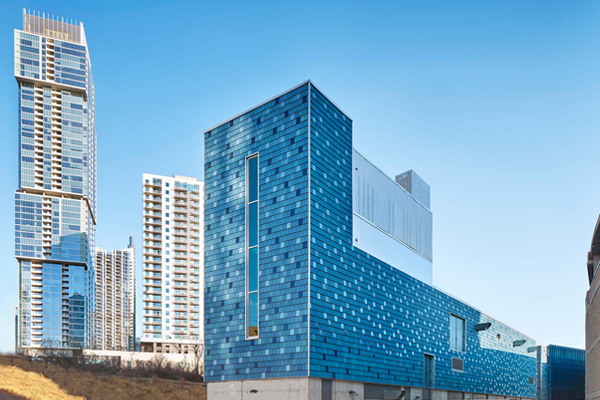

Nosso trocador de calor a placas HVAC era adequado para as condições exigentes em sistemas de aquecimento e refrigeração urbana. O aquecimento e refrigeração urbana destacam-se como a abordagem mais conveniente para produção e distribuição de frio em ambientes comerciais, oferecendo vantagens ambientais e econômicas. Cálculos indicam que clientes que migram para refrigeração urbana podem reduzir seus custos operacionais em até 45 por cento em comparação com o uso de chillers em pequenos sistemas individuais. Isso inclui economias substanciais em eletricidade, manutenção e reparos.
Saiba MaisMuitas aplicações de HVAC dependem de trocadores de calor de placas com juntas para sistemas de resfriamento, ar condicionado e sistemas de recuperação de calor.
Saiba Mais
Sistemas de refrigeração em vários locais públicos (como shoppings, complexos de escritórios, arenas esportivas, pistas de patinação) geralmente requerem a participação de trocadores de calor de placas. Nosso objetivo é Reduzir, reutilizar e reciclar！
Removível para fácil manutenção e inspeção. Oferecemos centenas de tipos de placas, múltiplos materiais e diversos modelos de juntas.
Ideal para altas pressões e meios corrosivos. Temos várias especificações de feixes de placas soldadas.
Sem qualquer junta, o risco de vazamento é eliminado. É amplamente utilizado nas temperaturas, pressões mais elevadas e em ambientes altamente corrosivos.
