Die meisten Probleme mit Plattenwärmetauschern, die wir im praktischen Einsatz beobachten, sind keine Geräteausfälle, sondern Fehlentscheidungen bei der Auswahl. Ein Gerät, das für einen bestimmten Anwendungsfall optimal ausgelegt ist, kann innerhalb einer Saison undicht werden, verschmutzen oder nicht die gewünschte Leistung erbringen, wenn es für den falschen Prozess eingesetzt wird. In unserer täglichen Arbeit bei JINFAN erreichen uns meist Anfragen in zwei Kategorien: „Was kostet ein Plattenwärmetauscher?“ und „Welches Gerät ist das richtige für meinen Anwendungsfall?“. Die erste Frage ist verfrüht. Die zweite Frage beantwortet dieser Leitfaden – in sechs Schritten, in der richtigen Reihenfolge.

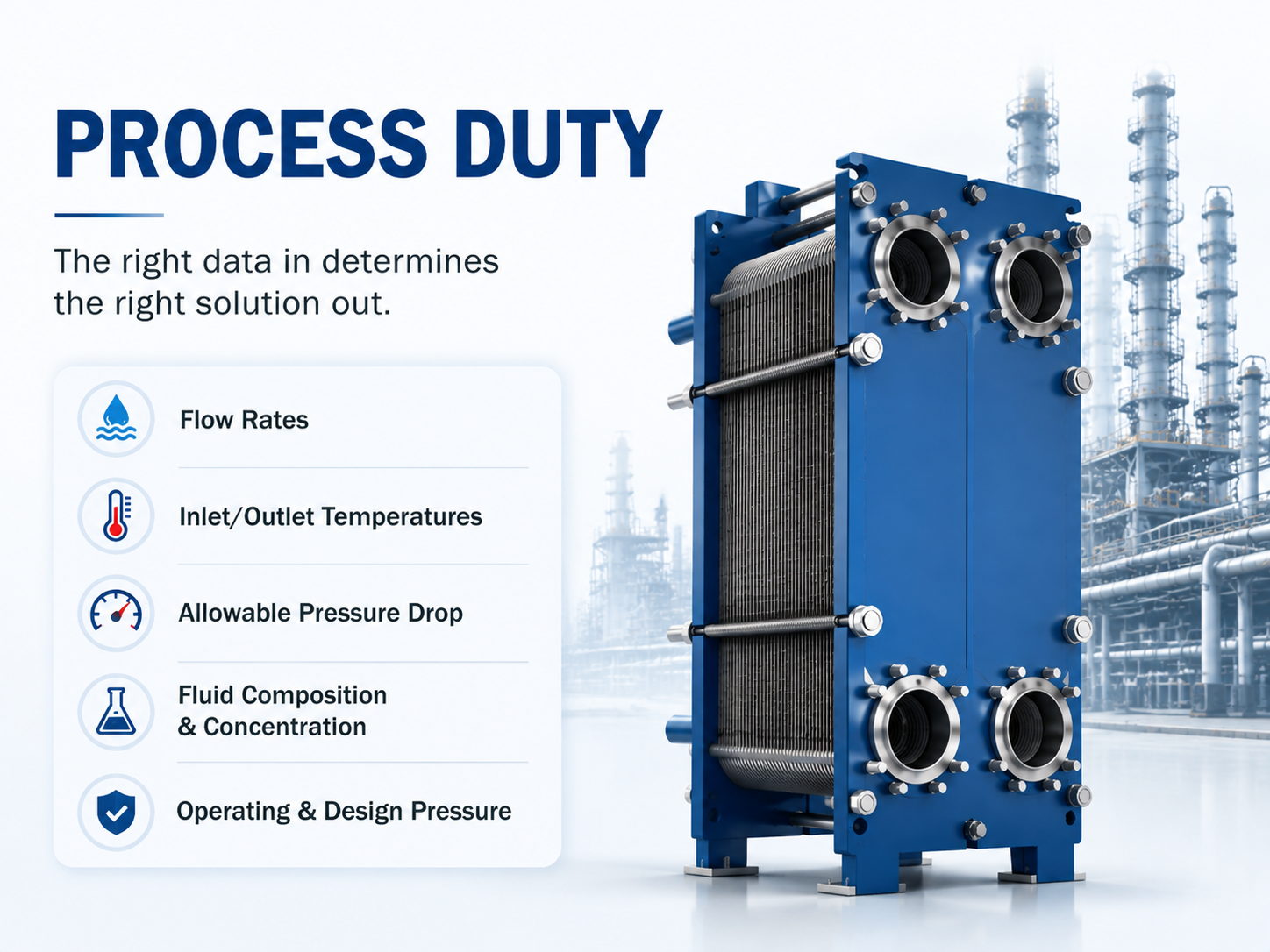

Die am häufigsten gestellte Anfrage, die wir erhalten, beginnt mit " Ich benötige einen Plattenwärmetauscher mit 100 Quadratmetern. „Diese Reihenfolge ist falsch: Die Wärmeübertragungsfläche ist das Ergebnis einer Berechnung, nicht deren Eingangsgröße. Was wir tatsächlich zur Dimensionierung einer Anlage benötigen, ist die Prozessleistung.“
√ Durchflussmengen und Ein-/Auslasstemperaturen für beide Ströme
√ Zulässiger Druckabfall über die Einheit
√ Zusammensetzung und Konzentrationen der Flüssigkeit
√ Betriebs- und Auslegungsdrücke und -temperaturen

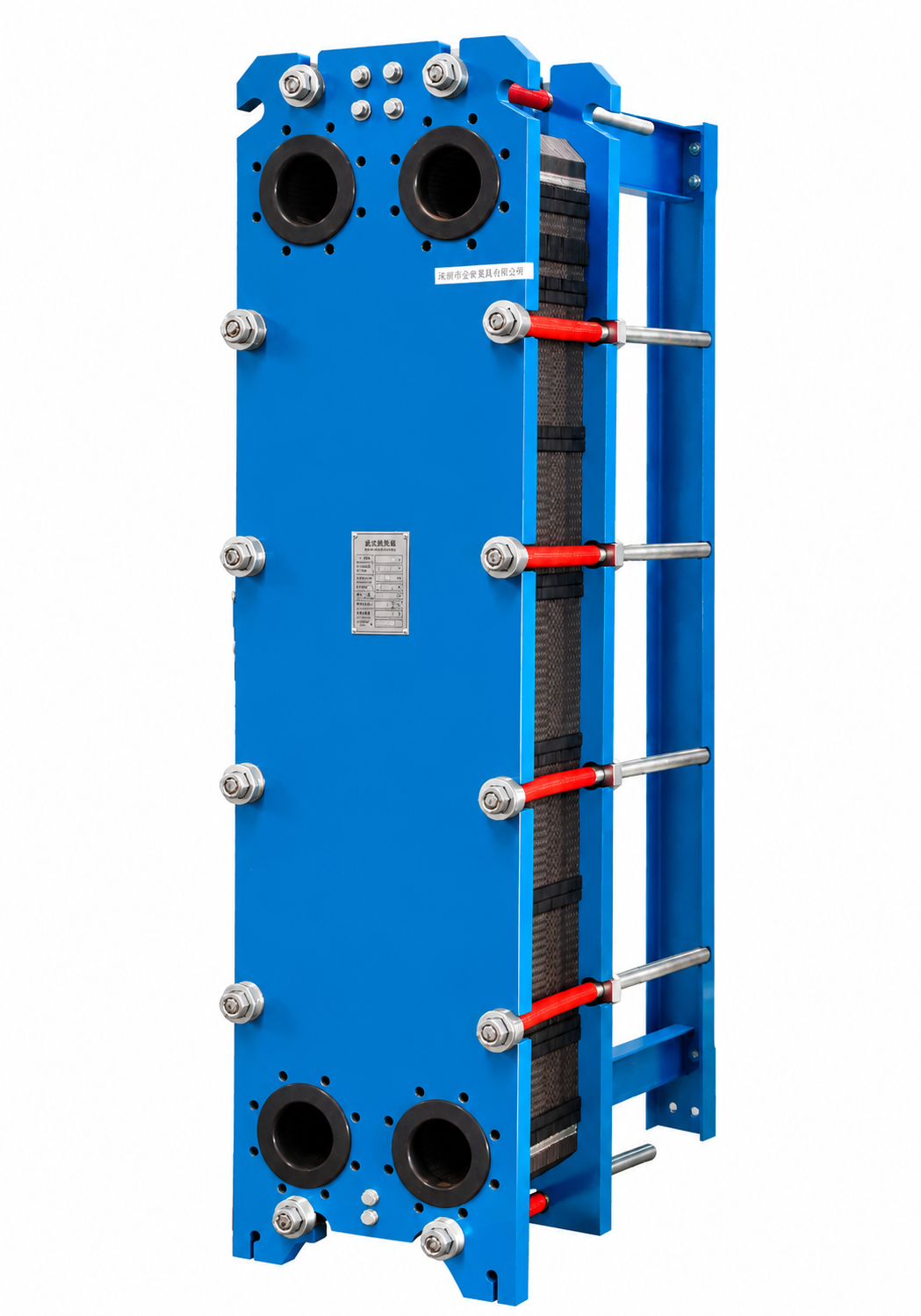

Die Platten sind mit elastischen Dichtungen abgedichtet und zwischen Rahmenplatten eingeklemmt. Sie können mechanisch gereinigt, die Dichtungen ausgetauscht und später sogar weitere Platten hinzugefügt werden, um die Kapazität zu erhöhen.

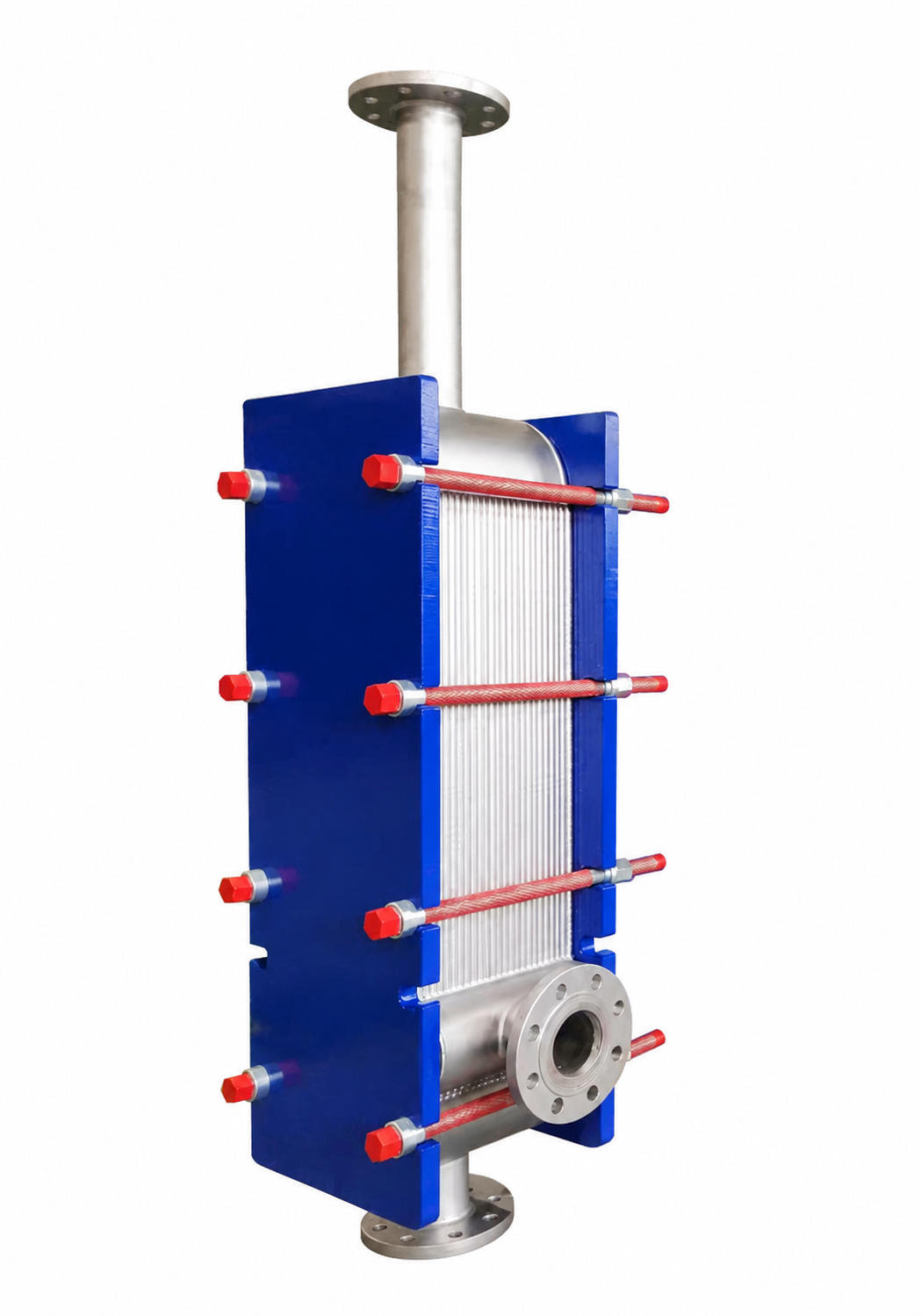

Die Platten werden per Laser zu Paaren oder einem vollständig verschweißten Paket verbunden. Da keine Alterung der Dichtung stattfindet, entfallen die beiden häufigsten Ausfallursachen einer abgedichteten Einheit – Dichtungsversagen und Undichtigkeiten an der Dichtung.

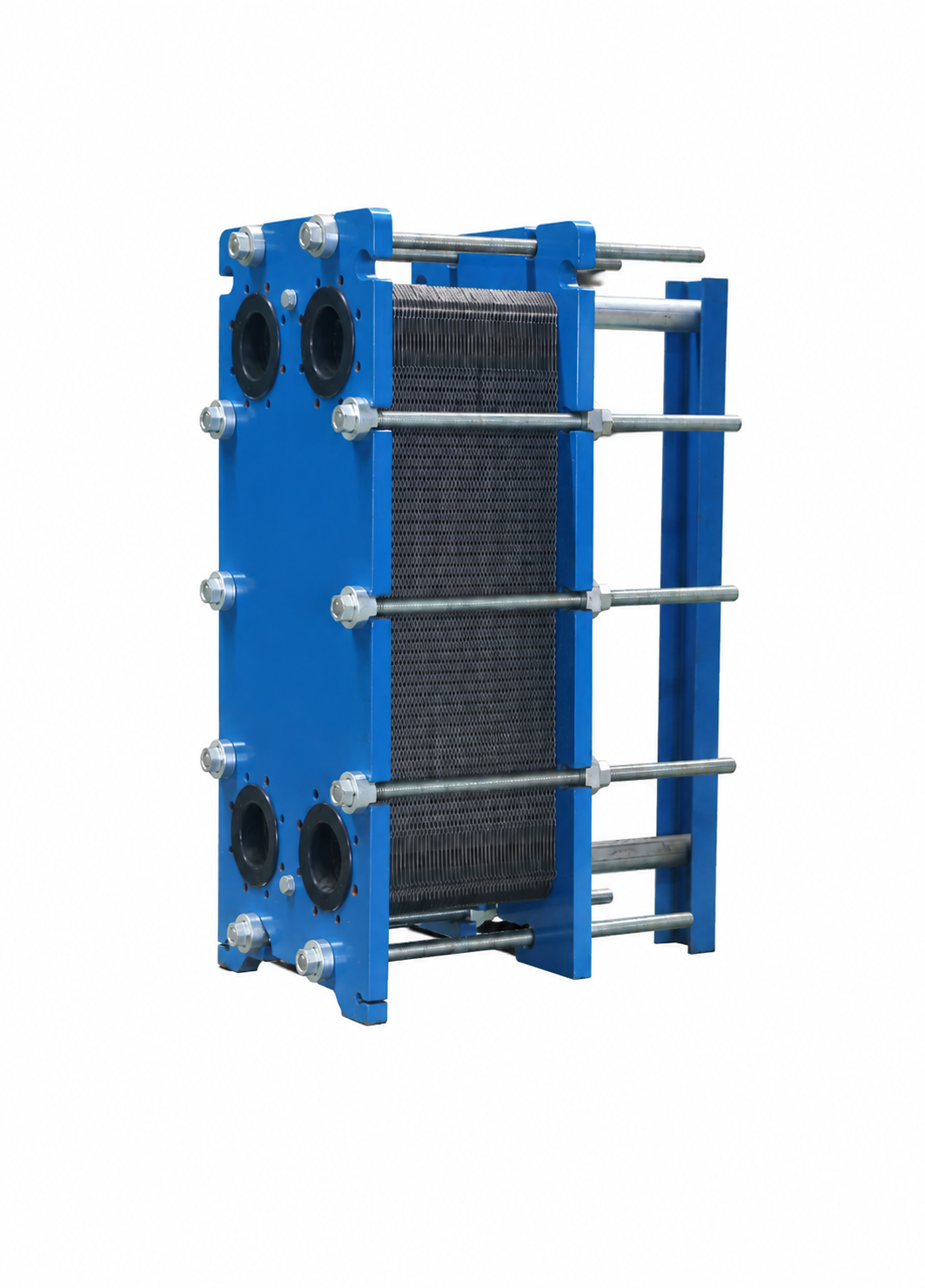

Sie erhalten einen auslaufsicheren Hochdruckkanal für aggressive oder gefährliche Flüssigkeiten und behalten gleichzeitig die Möglichkeit, das Gerät zur Reinigung auf der anderen Seite zu öffnen.
Bei einer Anfrage ist eine präzise Beschreibung der Flüssigkeit, beispielsweise „5%ige Schwefelsäure bei 85 °C, intermittierender Durchfluss“, aussagekräftiger als jede allgemeine Formulierung über „korrosionsbeständige Materialien“. Die von Ihnen angegebenen chemischen Eigenschaften und der Temperaturbereich entscheiden direkt darüber, ob das Gerät zehn oder nur zwei Jahre hält.
Allgemeine Aufgaben: Wasserreinigung, Klimaanlagen, Lebensmittel- und Getränkeaufbereitung, Umgang mit mäßigen Chemikalien.
Chloridhaltige Bäche, Meerwasser und Salzlösungen, in denen Edelstahl Lochfraß erleiden kann.
Aggressive Chemikalien und korrosive Hochtemperaturbedingungen.
Wasser, Öle und Anwendungen bei moderaten Temperaturen.
Heißwasser, Dampfbetrieb und verdünnte Säuren.
Höhere Temperaturen, Öle und aggressivere Flüssigkeiten.
Maximale Chemikalienbeständigkeit bei höheren Kosten.

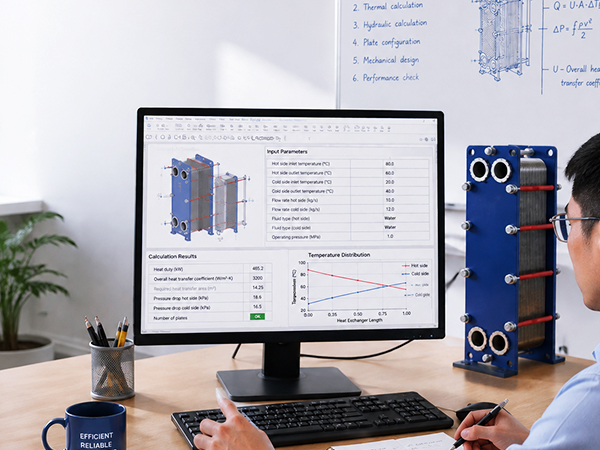

Wärmeübertragungsfläche, Kanalanzahl, Plattenmuster und Druckverlust sind die Ergebnisse einer thermischen Berechnung: logarithmische mittlere Temperaturdifferenz, Wärmeübergangskoeffizienten, Verschmutzungszuschläge und der Zusammenhang zwischen Wellenwinkel und Turbulenz. Die Chevron-Wellung hat ihren Sinn – sie bewirkt eine Strömungsverwirbelung, was den Wärmeübergangskoeffizienten erhöht. Ein steilerer Winkel führt jedoch auch zu einem höheren Druckverlust. Die richtige Balance dieser Faktoren zu finden, ist genau die Aufgabe, die das Ingenieurteam eines Herstellers routinemäßig erledigt – und Sie sollten diese Aufgabe den Experten überlassen.
Zwei Fehlermuster, die wir bei Nachrüstungsprojekten immer wieder beobachten:
Jeder Plattenwärmetauscher benötigt irgendwann Wartung. Die Frage ist, wie hoch die Ausfallzeiten durch diese Wartung ausfallen. Bevor Sie bestellen, sollten Sie dem Lieferanten drei Fragen stellen: Wie lange ist die Lieferzeit für Dichtungen und Platten? Sind Ersatzteile für Ihre Modellreihe vorrätig? Verwendet die Konstruktion standardisierte Abmessungen, die auch andere Lieferanten verwenden können? Die Antworten entscheiden darüber, ob Sie ein Lieferant sind, der Sie als Einzelauftrag betrachtet, oder ob er die Anlage über Jahre hinweg betreut.
Die Kapazitätsplanung gehört ebenfalls in diesen Schritt. Eine Dichtungseinheit kann oft später zusätzliche Platten erhalten, wenn der Rahmen bereits mit Spielraum dimensioniert wurde – eine kostengünstige Möglichkeit, zukünftige Kapazität vorzukaufen, vorausgesetzt, Sie erwähnen diese Option bereits im Anfragestadium.
Nachdem Sie die Schritte 1–5 durchgearbeitet haben, wissen Sie, was Sie benötigen. Die verbleibende Frage ist, ob der Lieferant dies kompetent umsetzen kann.
Auswahl ist ein Gespräch, kein Kauf.
Senden Sie unserem Ingenieurteam Ihre Betriebsdaten – Durchflussmengen, Ein- und Auslasstemperaturen, Fluidzusammensetzung und zulässiger Druckverlust – und wir erstellen Ihnen eine Konstruktions- und Materialempfehlung, einen vorläufigen Plattenentwurf und geschätzte Abmessungen. Ohne diese Angaben können wir Ihnen kein aussagekräftiges Angebot unterbreiten, und wir werden dies auch nicht leugnen.
Genau darum geht es in diesem Leitfaden: Die richtige Einheit beginnt mit den richtigen Informationen, und die richtigen Informationen lassen sich in etwa zehn Minuten zusammentragen.
