Öffne eine Dichtungsplattenwärmetauscher nach einigen Jahren im Dauereinsatz bei hohen Temperaturen zeigt sich die in diesem Artikel beschriebene Wahl deutlich an den Dichtungen: Verhärtetes, rissiges oder aufgequollenes Gummi an den Stellen, wo einst die Dichtung saß. Dichtungsschäden sind der häufigste Grund für die Außerbetriebnahme von Plattenwärmetauschern. Genau dieses Problem wird durch eine geschweißte Konstruktion vermieden, da die Dichtung komplett entfällt. Dieser Leitfaden dient unseren Ingenieuren als Grundlage, wenn ein Kunde fragt, welche Bauweise für seine Anwendung geeignet ist. Wir haben kein wirtschaftliches Interesse daran, eine bestimmte Konstruktion zu bevorzugen.
PHE-Platten werden aus Edelstahl – oder, falls erforderlich, aus Titan und anderen Legierungen – zu einem gewellten Profil gepresst und mit Spannschrauben in einem Rahmen fixiert. Jede Platte ist mit einer Elastomer-Dichtung versehen, die die Kanten abdichtet und den Durchfluss steuert: Heißes Fluid in einem Kanalsatz, kaltes Fluid im benachbarten, im Gegenstromverfahren. Der Wärmeaustausch erfolgt über die Plattenwand, ohne dass sich die beiden Ströme vermischen.
Mechanische Reinigung – Öffnen Sie das Gerät und reinigen Sie jede Platte direkt, was für die Beseitigung von Verschmutzungen entscheidend ist.
Kapazitätsänderungen – Platten hinzufügen oder entfernen, um einer geänderten Wärmelast gerecht zu werden, ohne die Maschine austauschen zu müssen.
Niedrigste Kosten pro Quadratmeter – standardisierte Produktion hält den Anfangspreis niedrig.

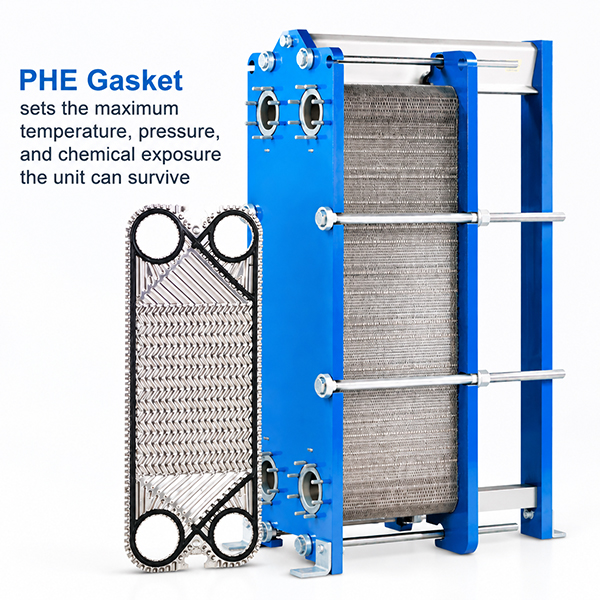

Dieselbe Dichtung bildet gleichzeitig die Obergrenze. Sie legt die maximale Temperatur, den maximalen Druck und die maximale chemische Belastung fest, die das Gerät überstehen kann, und keine noch so ausgefeilte Plattenkonstruktion kann diese Grenze erhöhen.
KONTAKTIEREN SIE UNSIn einer Geschweißter Plattenwärmetauscher die Plattenpaare werden an den Rändern vollautomatisch per Laserschweißen anstelle von Dichtungen abgedichtet. Die verschweißten Paare bilden unabhängige Kanäle, und das Paket sitzt in einem Rahmen oder Gehäuse. Da das Plattenpaket kein Elastomer enthält, gibt es keine Dichtung, die altern, aufquellen oder ausfallen könnte – die Leckagequelle, die bei der Wartung von Einheiten mit Dichtungen die Hauptursache ist, existiert schlichtweg nicht.

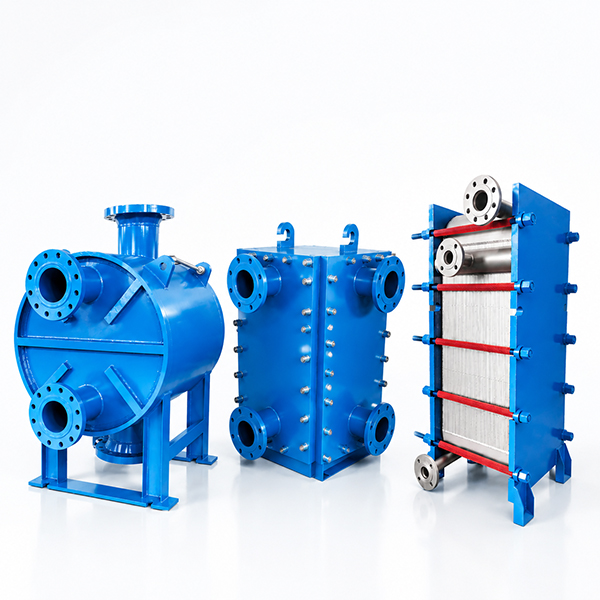

Vollverschweißte Platten- und Rahmenkonstruktion – das geschweißte Äquivalent einer abgedichteten Einheit, für Anwendungen, die über den Dichtungsbereich hinausgehen, bei denen ein kompakter Plattenwärmetauscher immer noch die richtige Form hat.
Geschweißte Platten- und Mantelkonstruktion – ein geschweißtes Plattenpaket innerhalb eines Mantels, für höchste Drücke und für Kondensations-, Wiederverdampfungs- und aggressive Medienanwendungen.
Geschweißter BLOC – ein geschweißter Plattenblock mit abnehmbaren Seitenplatten, sodass das Gehäuse zur mechanischen Reinigung geöffnet werden kann.
Ein detaillierter Vergleich von Dichtungsmethode, Betriebsgrenzen, Wartungsanforderungen und Anwendungseignung soll Ihnen helfen, die richtige Plattenwärmetauscherlösung auszuwählen.
| Vergleichsdimension | Geschweißter Plattenwärmetauscher | Dichtungsplattenwärmetauscher |
|---|---|---|
| Dichtungsmethode | Plattenkanten lasergeschweißt; keine Dichtungen | Elastomerdichtungen dichten das Plattenpaket ab |
| Maximale Temperatur | 300°C und höher (Sonderausführungen weit darüber hinaus) | Üblicherweise 160–180 °C, begrenzt durch das Dichtungsmaterial |
| Maximaldruck | Bis zu 4,0 MPa und darüber hinaus | Typischerweise ≤ 2,5 MPa |
| Wärmeübertragungseffizienz | Sehr hoch – gewellte Platten erzeugen starke Turbulenzen | Sehr hoch – gleiche Wellblechtechnologie |
| Leckrisiko | Extrem niedrig; keine Dichtung, die altern oder ausfallen könnte. | Höher – Dichtungsalterung und Fehlausrichtung sind häufige Leckageursachen |
| Reinigungsmethode | Chemische Reinigung (CIP); der BLOC-Typ ermöglicht mechanische Reinigung | Vollständige Demontage und mechanische Reinigung |
| Kapazitätsflexibilität | Feste Plattenanordnung; Kapazität nicht einstellbar | Platten können hinzugefügt oder entfernt werden |
| Medienverträglichkeit | Weitgehend – Lösungsmittel, Säuren, Laugen, Kohlenwasserstoffe | Begrenzt durch die chemische Beständigkeit der Dichtung |
| Anfangskosten | Mittel bis hoch | Niedrig |
| Langfristige Wartungskosten | Mittelgroß – hauptsächlich chemische Reinigung und gelegentliche Schweißreparatur | Höher – regelmäßiger Dichtungswechsel und Demontagearbeiten |
| Typische Anwendungen | Chemie, Petrochemie, Kältetechnik (Ammoniak), Hochdruckdampf, Wärmerückgewinnung | HLK, Lebensmittel und Getränke, Schifffahrt, allgemeines Kühlwasser |
Elastomere altern deutlich schneller als Stahlplatten. EPDM und NBR härten aus und reißen bei steigenden Temperaturen. Daher sind Dichtungseinheiten in Standardausführung typischerweise für 160–180 °C und ca. 2,5 MPa ausgelegt. Wenn Ihre Anforderungen diese Werte erreichen, verringert sich der Vorteil von Schweißverbindungen – dies deutet darauf hin, dass eine Dichtungseinheit die bessere Wahl sein könnte, nicht aber, dass Sie mehr ausgeben sollten.
√ Dampfheizung und Kondensatrückgewinnung bei 180 °C und darüber
√ Ammoniak- und Kältemittelkondensation in Kälte- und petrochemischen Anlagen
√ Jede Prozessschleife, die oberhalb von 2,5 MPa läuft
√ Wärmerückgewinnung aus heißen Prozessströmen
Die abgedichteten Einheiten lassen sich öffnen. Der Plattenblock ist für die mechanische Reinigung vollständig zugänglich, was bei Verschmutzungen oder Ablagerungen des Filtermediums von Bedeutung ist. Die Kosten sind wiederkehrend: Dichtungen müssen regelmäßig überprüft und ausgetauscht werden, und jede Öffnung verursacht Arbeitsaufwand und Ausfallzeiten.
Geschweißte Einheiten werden chemisch vor Ort gereinigt, ohne geöffnet zu werden – die optimale Lösung für die meisten Prozessanwendungen. Für Anlagen, die einen mechanischen Zugang benötigen, bietet der geschweißte BLOC-Plattenwärmetauscher abnehmbare Seitenplatten: Voller Zugang zum Wärmetauscherpaket, ohne den geschweißten Kanal zu beeinträchtigen.
Die Entscheidungsregel der JINFAN-Ingenieure lautet: Starke Verschmutzung und häufige Reinigung → abgedichtet oder BLOC. Saubere Medien und lange Dauerläufe → geschweißt, wodurch sich der Wartungskalender drastisch verkürzt.
Dichtungseinheiten sind im Anschaffungspreisvergleich überlegen. Die standardisierte Fertigung macht sie zur günstigsten Lösung pro Quadratmeter Wärmeübertragungsfläche, weshalb sie im Bereich der Heizungs-, Lüftungs- und Klimatechnik sowie allgemeiner Kühlanwendungen dominieren.
Die restlichen Kosten fallen mit der Zeit an: Dichtungswechsel, Demontageaufwand, Ersatzteillager und – besonders kostspielig – ungeplante Ausfallzeiten durch Dichtungsausfall während des Betriebs. Bei anspruchsvollen, heißen oder Hochdruckanwendungen überwiegt der Kostenvorteil der geschweißten Einheit in der Regel innerhalb weniger Betriebsjahre den höheren Anschaffungspreis.
Der häufigste Fehler, den wir beobachten, ist der Kauf von Produkten allein aufgrund des Listenpreises für anspruchsvolle Anwendungen. Für saubere Anwendungen mit niedrigem Druck und niedrigen Temperaturen sind Dichtungen nach wie vor die wirtschaftlichste Lösung – und das ist auch richtig so. Vergleichen Sie die Gesamtkosten über die gesamte Lebensdauer dort, wo die Bedingungen anspruchsvoll sind, nicht dort, wo sie einfach sind.
Die chemische Beständigkeit von Dichtungen ist begrenzt. Starke Lösungsmittel, aromatische Kohlenwasserstoffe, Säuren und Laugen können Elastomere aufquellen oder auflösen – oft langsam und unbemerkt, bis ein Leck auftritt.
Eine geschweißte Einheit benötigt keine Dichtung zum Schutz und ist daher für Medien geeignet, die herkömmliche Elastomere sofort zerstören würden. Bei aggressiven Chemikalien ist die geschweißte Bauweise keine Verbesserung, sondern zwingend erforderlich. Aus diesem Grund gehören vollgeschweißte und Platten-Mantel-Einheiten zur Standardausrüstung in der chemischen und petrochemischen Verarbeitung, wo JINFAN Einheiten für Heiz-, Kühl-, Kondensations- und Wiederverdampfungsanwendungen liefert.
Bei hygienischen Anwendungen – Lebensmittel und Getränke, Pharmazeutika – gilt die umgekehrte Logik: Die Möglichkeit, die Verpackung zu öffnen und zu inspizieren, macht die abgedichtete Konstruktion innerhalb der Dichtungsgrenzen zur bevorzugten Wahl.
Wählen Sie die passende Lösung anhand von Temperatur, Druck, Medieneigenschaften und Wartungsanforderungen.
Wählen Sie eine geschweißte Einheit, wenn hohe Temperaturen, hoher Druck oder leckagekritische Anwendungen erforderlich sind.
Entscheiden Sie sich für eine abgedichtete Einheit, wenn Flexibilität, Zugänglichkeit und Kosteneffizienz Priorität haben.

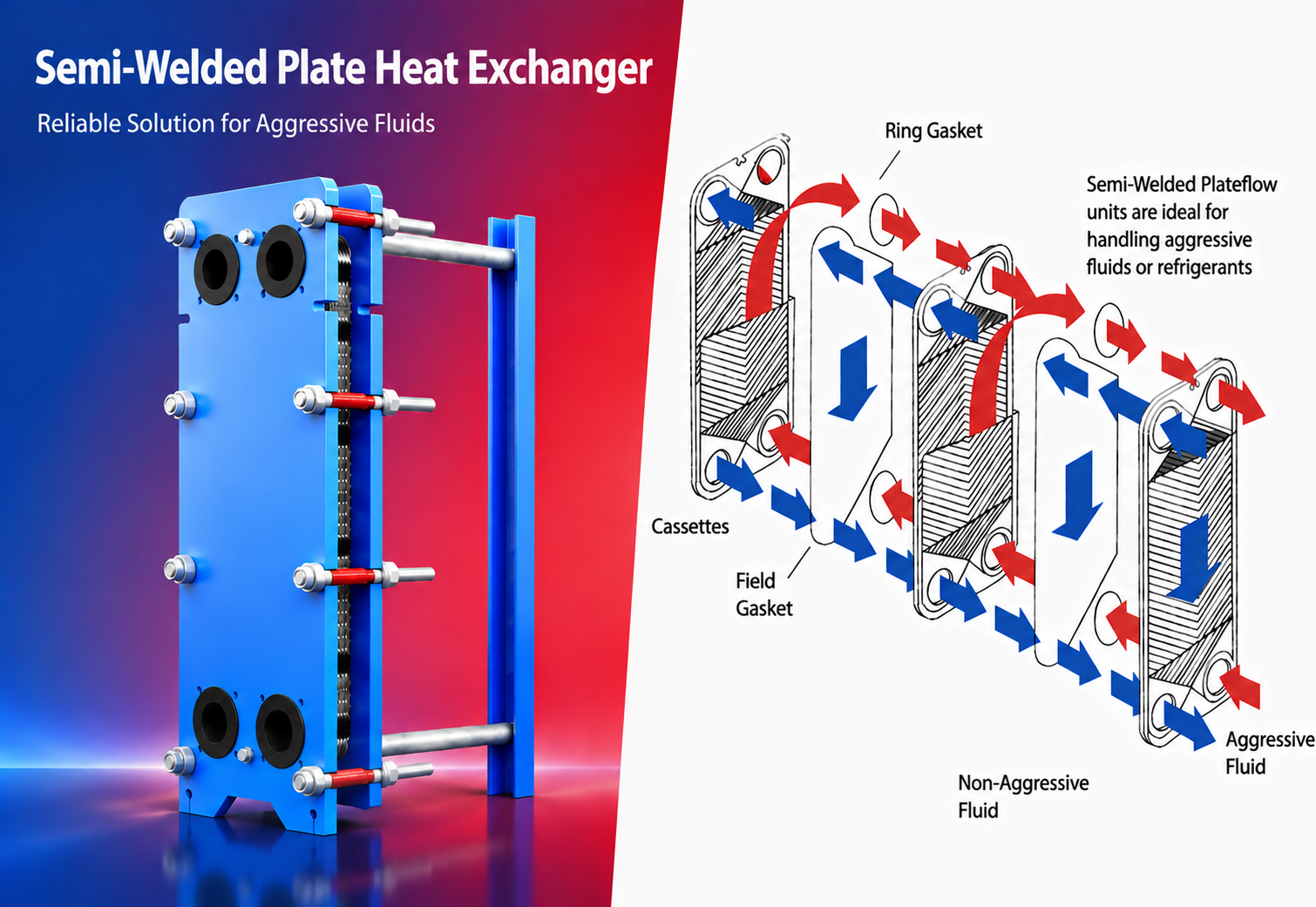

Nicht jeder Prozess erfordert eine vollständig verschweißte Einheit, und nicht jeder Prozess kommt mit Dichtungen auf beiden Seiten zurecht. Halbgeschweißtes P späte Wärmetauscher man wählt einen Mittelweg: Eine Seite jedes Plattenpaares wird für das anspruchsvolle Fluid lasergeschweißt, während die andere Seite für das unschädliche Fluid abgedichtet wird.
Dies ist die Standardkonstruktion für Kälte- und Ammoniakanwendungen: Das Kältemittel strömt unter hohem Druck durch die verschweißten Kanäle, ohne dass eine Dichtung ausfallen kann, während Kühlwasser durch die abgedichteten Kanäle fließt. Da eine Seite abgedichtet bleibt, ist das Gerät zu öffnen – es gehört zu unserer Produktreihe mit abnehmbaren Dichtungen – sodass eine mechanische Reinigung weiterhin möglich ist.
Eine aggressive oder unter hohem Druck stehende Flüssigkeit plus eine unschädliche Flüssigkeit: Eine halbgeschweißte Einheit bietet in der Regel einen Großteil der Zuverlässigkeit einer vollständig geschweißten Konstruktion zu deutlich geringeren Kosten.
—
Weiterführende Lektüre:
Funktionsweise eines geschweißten Plattenwärmetauschers
Abgedichtete vs. geschweißte Plattenwärmetauscher in der Flüssigkeitskühlung von Rechenzentren
Gedichtete Plattenwärmetauscher
Geschweißte Plattenwärmetauscher
