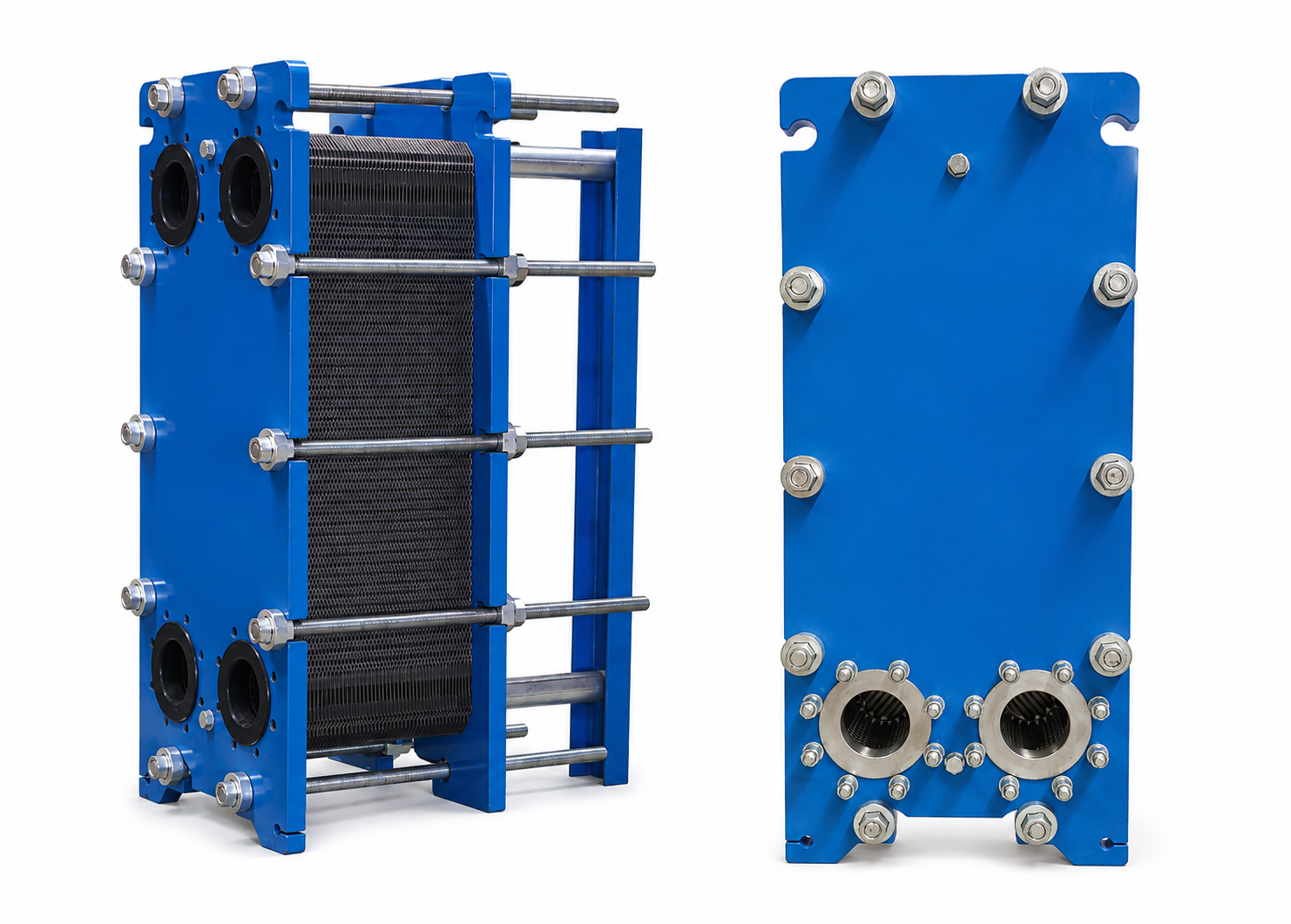

Plattenwärmeaustauscher (PHEs) sind aufgrund ihrer hohen Wärmeübertragungseffizienz und kompakten Bauweise zu zentralen thermischen Komponenten in den Bereichen HLK, Chemie, Lebensmittel und Energie geworden. In industriellen Anwendungen sind die gummigedichteten (Gasketed) und halbgeschweißten (Semi-welded) Typen die beiden repräsentativsten Produkte – ihre Unterscheidung erfolgt nach Dichtungsstruktur und Wartungsmethode. Entscheidend ist, wie die Platten miteinander verbunden und abgedichtet werden: Diese einzige strukturelle Differenz bestimmt die zulässigen Temperatur- und Druckgrenzen, das Leckverhalten, die Reinigungsverfahren sowie die langfristigen Kosten. Falls Sie beide Bauarten für eine bevorstehende Anwendung vergleichen, erläutert dieser Artikel die Funktionsweise jedes Designs, benennt die jeweiligen Vor- und Nachteile klar und schließt mit einer sechsschrittigen Checkliste ab, die Ihr Ingenieurteam durchgehen kann.
KONTAKTIEREN SIE UNSDer Strömungskanal des Dichtungsplatten-Wärmeaustauschers ist durch elastische Gummidichtungen zwischen den Wärmeaustauscherplatten abgedichtet. Die PHE-Platten sind unabhängig an den oberen und unteren Führungsstäben aufgehängt, was eine vollständige physische Demontage ermöglicht. Der Strömungskanal weist eine alternierend gestapelte Struktur aus „Platte-Dichtung-Platte“ auf. Der halbgeschweißte Platten-Wärmeaustauscher verwendet einen hybriden Dichtungsmodus aus „Schweißen + Dichtung“. Zwei Platten sind entlang ihrer Außenkanten mittels Laserschweißen zu einem geschlossenen „Plattenpaar“ verbunden; der innere Strömungskanal dieses Paares ist vollständig metallisch abgedichtet; während der äußere Strömungskanal zwischen den Plattenpaaren mittels herkömmlicher Dichtungen abgedichtet wird. Dadurch entsteht eine Verbundstruktur mit alternierenden „geschweißten Strömungskanälen“ und „Dichtungsströmungskanälen“.
Keiner ist allgemein „besser“. Jeder ist für einen definierten Aufgabenbereich besser geeignet.

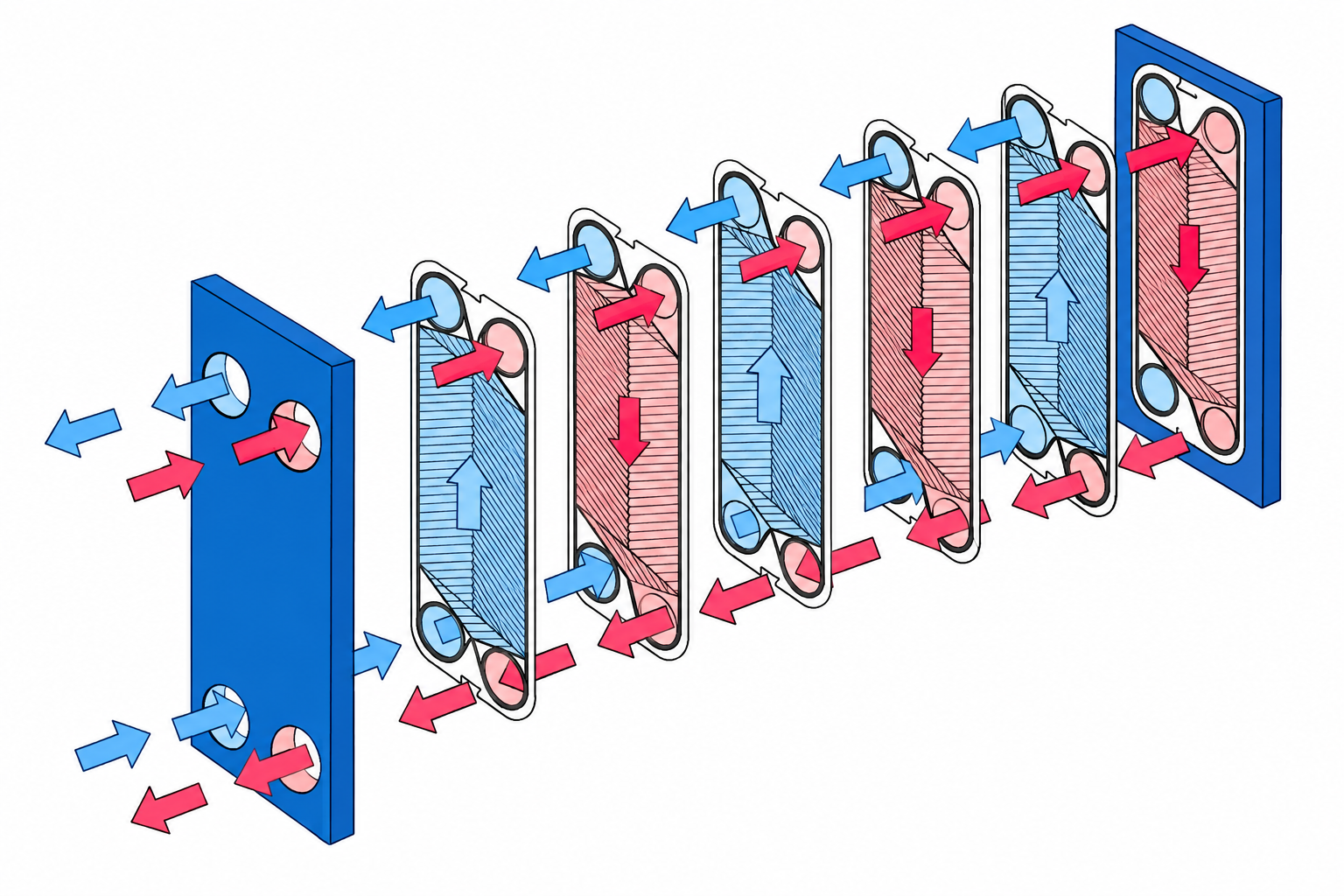

Ein Dichtungsplattenwärmetauscher besteht aus einem Stapel gepresster Platten (typischerweise 0,5–0,6 mm dick aus Edelstahl 304/316L oder Titan), die in einem Rahmen zwischen zwei Druckplatten aufgehängt sind, wobei Dichtungen entweder in die Rillen der Platten eingeklebt oder eingerastet sind. Durch Anziehen der Zugbolzen werden die Dichtungen zusammengedrückt, wodurch sowohl die Kanäle abgedichtet als auch die Strömung gelenkt wird: Das in jede Platte eingeprägte Chevron-Muster zwingt die Flüssigkeit selbst bei niedriger Geschwindigkeit in turbulente Bewegung – daher erreicht ein Plattenwärmeaustauscher Wärmeübergangskoeffizienten im Bereich von 3.000–7.000 W/(m²·K), also mehrere Male so viel wie eine Rohrbündel-Wärmeaustauschereinheit auf derselben Grundfläche.

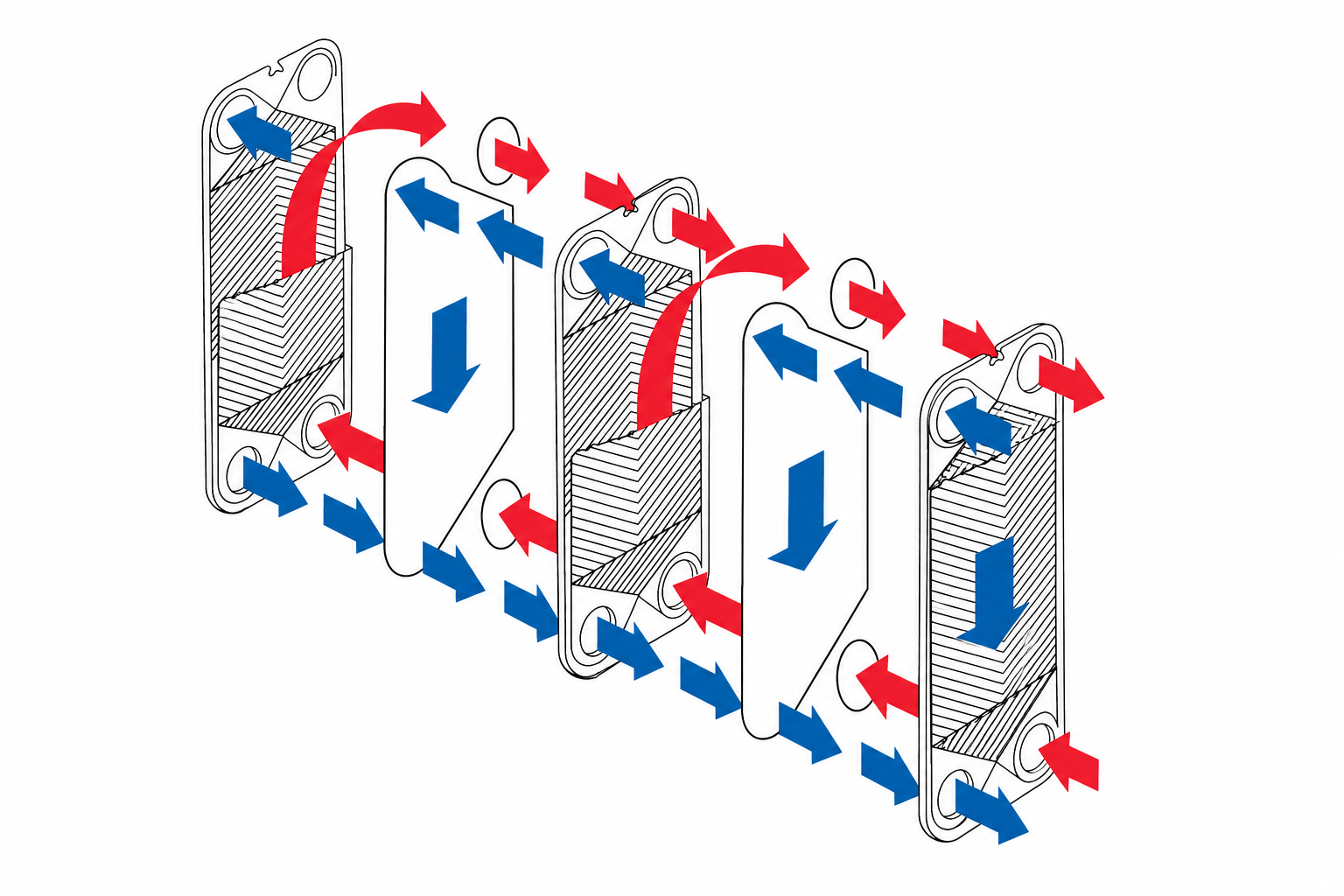

Ein Mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5% beginnt mit denselben gewellten Platten, wobei jedoch zwei Platten an ihren Kanten miteinander verschweißt werden – üblicherweise mittels Laser- oder WIG-Schweißen unter Argon-Schutz –, um ein dichtes Kanalpaar zu bilden. Das Prozessfluid strömt durch diese verschweißten Kanäle, die weder eine Dichtung noch einen Leckweg zwischen den beiden Platten aufweisen. Die Paare werden anschließend im Rahmen gestapelt, wobei schmalere Dichtungen zwischen ihnen angeordnet sind; das Betriebsfluid (Kühlwasser, Dampf, Sole) strömt durch jene dichtungsbestückten Kanäle.
| Vergleichspunkt | Dichtungsplatte-Wärmetauscher | Halbgeschweißter Plattenwärmetauscher |
|---|---|---|
| Dichtung zwischen Plattenpaaren | Austauschbare Elastomer-Dichtung | Laserschweißen/WIG-Schweißen, keine Dichtung zwischen Plattenpaaren |
| Zugang zu den Kanälen | Vor Ort vollständig öffnungsfähig | Geschweißte Paare; nur äußere Dichtungen öffnungsfähig |
| Hauptleckrisiko | Dichtungsalterung, Fehlausrichtung, Extrusion | Schweißnahtintegrität (werksseitig druckgeprüft) |
| Typischer Temperaturbereich | Bis ca. 180 °C, begrenzt durch Dichtungsmaterial | Bis ca. 300 °C oder höher, kanalbasiert ohne Dichtung |
| Typischer Druckbereich | Bis ca. 2,5 MPa (25 bar) | Bis ca. 4,0 MPa (40 bar) |
| Medienverträglichkeit | Standard-Prozessflüssigkeiten, lebensmittelgeeignete Anwendungen | Aggressive, giftige oder leckageempfindliche Medien |
| Reinigung | Vollständige mechanische Demontage möglich | CIP-/chemische Reinigung vorrangig |
| Kapazitätsänderungen | Platten am Rahmen befestigen | Feste Paarungen; erfordert neue Paarungen oder eine neue Einheit |
| Anfangskosten | Niedriger | Höher |
| Lebenszykluskosten | Dichtungsaustausch inklusive Arbeitsaufwand | Weniger routinemäßige Wartung, spezialisierte Reparaturen |
| Typische Anwendungen | HLK, Lebensmittel und Getränke, allgemeine Prozesse | Chemikalien, Pharmazeutika, Kältemittel, Öle |
Die Tabelle gibt die üblichen Grenzwerte für beide Ausführungen an; die tatsächlichen Kennwerte hängen vom Plattenmaterial, der Dichtungsverbindung und der Rahmengröße ab.
In einer dichtungsbewehrten Einheit trägt jedes Plattenpaar eine Dichtung, und jede Dichtung ist ein Verschleißteil. Die Lebensdauer hängt von Temperatur und Medium ab – eine typische Elastomer-Dichtung hält unter normalen Bedingungen etwa drei bis acht Jahre; erste Anzeichen sind Erhärten, Rissbildung oder bleibende Kompressionsverformung in der Nut. Da eine große Einheit Dutzende solcher Paare enthält, existiert der Leckweg an jedem einzelnen davon. Bei einer halbgeschweißten Einheit reduziert sich das Leckrisiko von ‚jedem Plattenpaar‘ auf die äußeren Dichtungen zwischen den Paaren – eine deutlich kleinere Fläche, die zudem weiterhin ohne Schweißarbeiten ausgetauscht werden kann.
Falls Ihr Prozess das Öffnen des Geräts erfordert – etwa zur Hygieneinspektion, zur manuellen Bürstenreinigung oder weil das Medium Ablagerungen hinterlässt, die die Zirkulation nicht lösen kann – ist das Dichtungsdesign die einzige Variante, die Ihnen diese Möglichkeit bietet. Halbgeschweißte Geräte setzen auf CIP-Zyklen und chemische Reinigung, die bei den meisten Verschmutzungsarten wirksam sind, jedoch keinen zugänglichen Zugang zu einem verstopften geschweißten Kanal ermöglichen. Anlagen, die beide Typen einsetzen, verwenden halbgeschweißte Geräte üblicherweise für Medien mit langsamer Verschmutzung und offene Geräte für alle anderen Fälle.
Änderungen der Prozessdurchsatzleistung. Bei einem Dichtungsgerät können Sie häufig innerhalb des bestehenden Rahmens zusätzliche Platten einbauen, um die Kapazität zu erhöhen; der Anziehbereich des Rahmens wurde hierfür ausgelegt. Ein halbgeschweißtes Gerät besitzt eine feste Anzahl geschweißter Paare; zur Kapazitätserhöhung müssen entweder neue Paare hinzugefügt werden – was einen Werkbetrieb erfordert – oder ein größeres Gerät installiert werden. Falls ein Wachstum wahrscheinlich ist, stellt der Dichtungsweg die flexiblere Investition dar.
Die alleinige Betrachtung der Kaufpreise vermittelt nur einen unvollständigen Eindruck. Die dichtungsbestückte Einheit ist zwar preisgünstiger beim Erstkauf, erfordert aber wiederholte Dichtungsaustausche sowie den Aufwand für das Öffnen, Reinigen und erneute Anziehen des Pakets. Die halbgeschweißte Einheit ist zunächst teurer, entfällt jedoch größtenteils die routinemäßige Wartung auf der Prozessebene; ihr wirklicher Vorteil zeigt sich in Anlagen, in denen Dichtungsversagen zu Ausfallzeiten, Produktverlusten oder Sicherheitsüberprüfungen führten. Auf der Grundlage der gesamten Lebensdauer ist die kostengünstigere Konstruktion diejenige, deren Ausfallmodus Sie sich leisten können – weshalb diese Entscheidung anhand der Medien- und Zugangsanforderungen und nicht allein anhand des Erstangebots getroffen werden sollte.
Gehen Sie diese sechs Fragen der Reihe nach durch – meist ergibt sich daraus von selbst die richtige Konstruktion:
4.1 Welches Medium liegt vor?
Korrosive, giftige oder aggressive Chemikalien weisen auf geschweißte Kanäle hin; Standardflüssigkeiten, Lebensmittelprodukte und sauberes Wasser sprechen für dichtungsbestückte Einheiten.
4.2 Welche Temperatur und welcher Druck?
Aufgaben über etwa 180 °C oder 25 bar gehören auf die geschweißte Seite; prüfen Sie das Plattenmaterial für die genaue Grenze.
4.3 Wie oft muss das Gerät geöffnet werden?
Häufige Hygieneinspektionen oder mechanische Reinigungen erfordern eine dichtungsbetriebene Ausführung.
4.4 Was kostet ein Leck?
Wenn eine durchsickernde Dichtung zu Produktkontamination, einem Sicherheitsvorfall oder einer Umweltstrafe führt, ist die halbschweißte Abdichtung eine preiswerte Absicherung.
4.5 Wird die Kapazität steigen?
Geplante Erweiterungen begünstigen die öffnungsfähige Ausführung, bei der Sie einfach weitere Platten hinzufügen können.
4.6 Vergleichen Sie die Lebenszykluskosten – nicht den Kaufpreis.
Fügen Sie auf der einen Seite den Austausch der Dichtungen, die Arbeitskosten und das Risiko von Ausfallzeiten hinzu; auf der anderen Seite die Komplexität der Reparatur.
Wenn die Antworten in unterschiedliche Richtungen weisen, gewichten Sie die Fragen 3 und 4 – Zugänglichkeit und Folgen eines Lecks –, denn diese beeinträchtigen den Betrieb am stärksten.
JINFAN stellt beide Bauarten her – Dichtungsplatten-Wärmeaustauscher und eine halbgeschweißte Baureihe – und bevorzugt Ihnen diejenige Bauart zu empfehlen, die Ihre Anwendung tatsächlich erfordert, statt Ihnen eine ungeeignete Dichtung zu verkaufen. Entscheidend sind das Medium, Temperatur und Druck sowie die Reinigungsmethode des Geräts; beschreiben Sie diese Parameter, dann ist die Auswahl in der Regel unkompliziert.
Teilen Sie uns Ihre Betriebsbedingungen mit – Medium, Temperatur, Druck und Reinigungshäufigkeit des Geräts – und unsere Ingenieure empfehlen Ihnen innerhalb von 24 Stunden die richtige Bauart inklusive kostenloser Auswahlprüfung. Senden Sie Ihre Anwendungsdaten an [email protected]oder nutzen Sie das Anfrageformular; Sie erhalten umgehend eine Empfehlung, die Sie direkt in Ihre Projektkontrolle einbringen können.
Falls Ihr Medium Standard ist und Ihre Anlage vollen Zugriff benötigt, fragen Sie nach unseren Dichtungsplatten-Wärmeaustauschern – sie sind nach wie vor das Arbeitstier für Aufgaben in der Lebensmittelindustrie, der Klimatechnik und allgemeinen Prozessanwendungen. Falls Ihr Prozessmedium aggressiv oder leckageempfindlich ist, ist die Baureihe der halbgeschweißten Platten-Wärmeaustauscher genau dafür konzipiert. In jedem Fall übertrifft eine Einheit, die auf die tatsächlichen Betriebsbedingungen ausgelegt ist, eine preisgünstige Einheit, die lediglich für die Datenblattwerte dimensioniert wurde.
