Suchen Sie nach Möglichkeiten, die Energieeffizienz Ihres Kraftwerks zu verbessern. JINFAN Thermal Products könnte genau die Lösung haben, die Sie suchen. Die Plattenwärmetauscher von JINFAN sind weit verbreitete Optionen für Kraftwerke

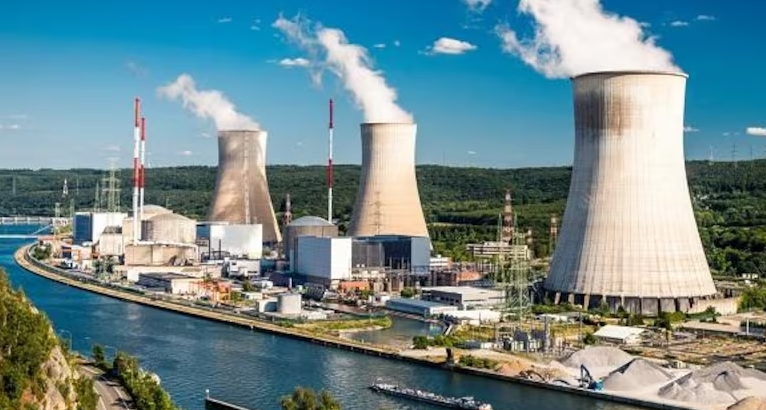

Die Stromerzeugung ist der Ausgangspunkt der Elektrizitätsindustrie, ein Prozess, bei dem natürliche Energiequellen (wie Kohle, Wasser, Wind und Sonnenenergie) in die elektrische Energie umgewandelt werden, die wir täglich nutzen. Egal ob durch Erhitzen von Wasser mittels Brennstoffen, um Dampf zu erzeugen, oder durch die Nutzung von Wind- oder Wasserkraft – das endgültige Ziel besteht darin, einen Generator anzutreiben. Der Generator ist mit einer Dampfturbine, Wasserturbine oder Windturbine verbunden, die mechanische Energie in elektrische Energie umwandelt, indem sie rotiert und magnetische Feldlinien schneidet. Plattenwärmetauscher (PHEs) finden aufgrund ihres hohen Wärmeübertragungswirkungsgrads, ihrer kompakten Bauweise und der einfachen Wartung eine breite Palette entscheidender Anwendungen in Stromerzeugungssystemen.
Hohe Wärmeübertragungswirksamkeit
✅ Die spezielle wellenförmige Gestaltung der Platten erzeugt starke Turbulenzen im Fluid, was zu einem Wärmeübergangskoeffizienten führt, der denjenigen von Rohrbündelwärmetauschern bei weitem übertrifft.
Kompakte Größe
✅ Bei gleicher Wärmeübertragungsleistung benötigen Plattenwärmetauscher nur 1/3 bis 1/5 der Größe von Rohrbündelwärmetauschern und sparen somit wertvollen Platz ein.
Hohe Temperaturannäherung
✅ Ermöglicht minimale Endtemperaturdifferenzen, fördert die Wärmerückgewinnung und verbessert die Systemeffizienz.
Einfache Reinigung und Wartung
✅ Abnehmbare, dichtungsbestückte Plattenwärmetauscher ermöglichen ein einfaches Öffnen für mechanische Reinigung und Wartung.
Die Planung, der Betrieb und die Wartung des Wärmetauschersystems eines Kraftwerks beeinflussen direkt die Effizienz, Sicherheit, Kosten und Umweltauswirkungen des Kraftwerks. Die Optimierung des Wärmetauschersystems ist eine zentrale Maßnahme zur Verbesserung der Gesamtleistung eines Kraftwerks. Kontaktieren Sie JINFAN noch heute, um zu besprechen, wie Sie Ihr Wärmetauschersystem optimieren können.

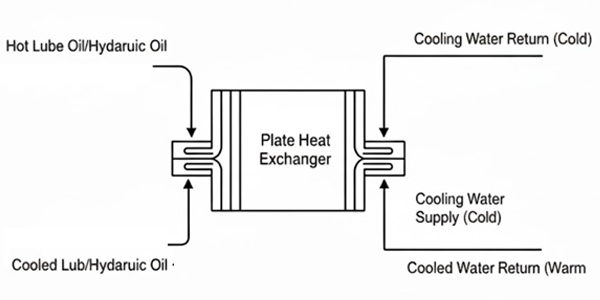

Plattenwärmeübertrager verwenden Kühlwasser, um die während des Betriebs durch das Schmieröl in großen rotierenden Anlagen erzeugte Wärme abzuleiten. Dadurch bleibt die Öltemperatur im vorgegebenen sicheren Bereich, was einer Ölalterung und Überhitzungsbeanspruchung der Anlage vorbeugt.

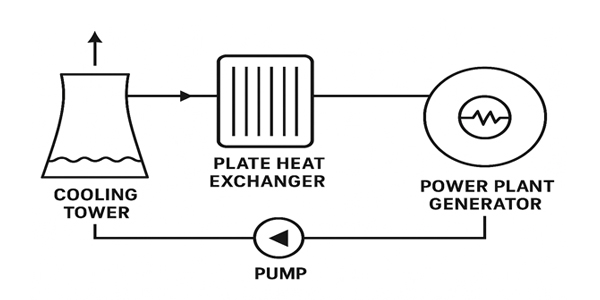

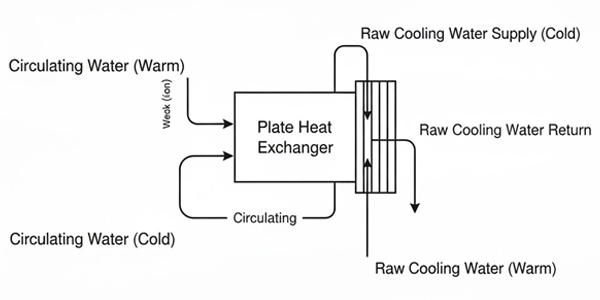

Plattenwärmeübertrager werden eingesetzt, um das Kühlmittel für kritische Geräte vor äußerer Wasserkontamination oder Korrosion zu schützen. Das Kühlwassersystem ist in zwei getrennte Kreisläufe unterteilt. Der Primärkreislauf verwendet weiches Wasser zur Kühlung der kritischen Geräte. Der Sekundärkreislauf verwendet Zirkulationswasser, um das Wasser im Primärkreislauf zu kühlen.
In ölgefeuerten Kraftwerken verwenden Plattenwärmeübertrager Dampf oder Heißwasser, um Heizöl vorzuwärmen. Dadurch wird die Viskosität des Öls verringert, die Zerstäubung und Verbrennungsleistung verbessert und die Verbrennungseffizienz des Kessels erhöht.
In großen Kondenskraftwerken werden Plattenwärmetauscher verwendet, um das Kühlwasser des Hauptkondensators zu isolieren und die Kondensatorrohrbündel zu schützen.

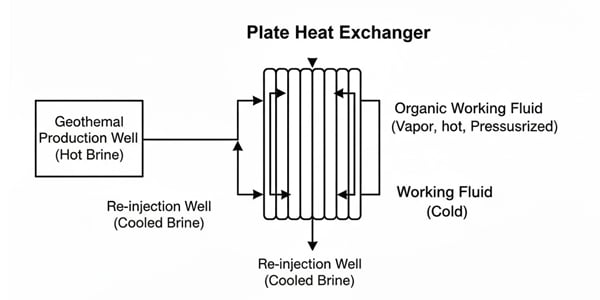

Plattenwärmetauscher dienen dazu, Wärme aus geothermischen Flüssigkeiten (Grundwasser oder Dampf mit hoher Temperatur und hohem Druck) auf sekundäre Arbeitsmedien (wie organische Arbeitsstoffe) zu übertragen, um Turbinen anzutreiben und Strom zu erzeugen, und eignen sich besonders für Niedertemperatur-Geothermiequellen.

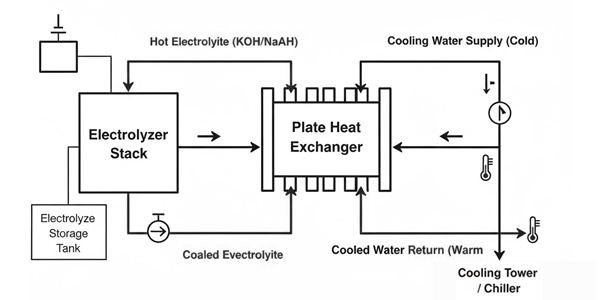

Plattenwärmetauscher werden verwendet, um die bei der Wasserstoffelektrolyse entstehende Wärme abzuführen, um sicherzustellen, dass der Elektrolyseur bei optimalen Temperaturen arbeitet; sie kommen außerdem zum Kühlen von Brennstoffzellenstapeln und zur Abwärmerückgewinnung aus der Reaktion für Heizzwecke usw. zum Einsatz.
Betriebsparameter
✅ Basierend auf Wärmebelastung, Mediumart, Ein- und Austrittstemperaturen, Durchflussmenge, Betriebsdruck, Betriebstemperatur und Druckverlustanforderungen die grundlegende Auslegung des Plattenwärmeübertragers festlegen.
Mediumtyp
✅ Bei korrosiven Medien korrosionsbeständige Plattenmaterialien wählen. Bei neigungsbedingten Ablagerungen im Medium Typ der Plattenverzahnung, Strömungsgeschwindigkeit sowie einfache Reinigung und Wartung berücksichtigen.
Plattenmaterialien
✅ Zu den gängigen Plattenmaterialien gehören Edelstahl, Titanlegierung, Hastelloy/254SMO, Nickellegierung usw., ausgewählt entsprechend der Korrosivität des Mediums sowie Temperatur- und Druckbedingungen.
Materialien anderer Komponenten
✅ Gängige Dichtungsmaterialien sind NBR, EPDM, Viton, PTFE usw. Rahmenelemente können aus Kohlenstoffstahl, Edelstahl, Titanlegierung usw. bestehen.
| TYP | Anwendungen in Kraftwerken | Vorteile | Nachteile |
|---|---|---|---|
| Dichtungstyp |
• Zentrale Kühlsysteme |
√ Hohe Effizienz |
× Gefahr von Dichtungsleckagen × Druck/Temperatur-Grenzen × Dichtungen haben eine begrenzte Lebensdauer |
| Plattenkondensator | • Hilfsdampf-Kondensation • Vakuum-Kondensation • Geothermie • Wärmepumpensystem-Kondensation |
√ Hohe Effizienz √ Kompakte Bauweise √ Einfache Erreichung von hohem Vakuum √ Geringe Austrittstemperaturdifferenz |
× Im Allgemeinen nicht geeignet für Hauptdampfkondensator × Kann häufige Reinigung erfordern, wenn das Medium neigungsbefrachtet ist |
| Plattenverdampfer | • Geothermie • Verdampfung bei Wärmepumpensystemen • Kleine Meerwasserentsalzungsanlagen |
√ Hohe Effizienz √ Kompakte Bauweise √ Geeignet für siedenden Wärmeübergang √ Geringe Austrittstemperaturdifferenz |
× Druck und Temperatur sind begrenzt × Erfordert besondere Überlegungen, wenn das Medium neigungsbefrachtet oder Feststoffe enthält |
| Halbgeschweißt | • Kühlung/Heizung mit korrosiven Medien • Medium, das zur Undichtigkeit neigt • Hohe Belastung auf einer Seite und Ablagerungen auf der anderen |
√ Geschweißte Seite widersteht hohem Druck und starker Korrosion √ Dichtungsseite behält die Bequemlichkeit bei |
× Höhere Kosten im Vergleich zu Dichtungstyp × Wartung ist weniger flexibel als beim Dichtungstyp |
| Hochdrucktyp | • Hochdruckkühlung oder -heizung in Hilfssystemen • Kühlung bestimmter spezieller Prozessflüssigkeiten |
√ Hohe Druckbelastbarkeit unter den Typen √ Behält hohe Effizienz und Kompaktheit bei |
× Hat immer noch Druckbegrenzungen × In der Regel höhere Kosten als Standard-Dichtungstyp × Kann extrem hochdruckbeanspruchte Anwendungen nicht ersetzen |
| Weiter Spalttyp | • Kühlung/Heizung von Medien mit Partikeln • Fasern/hohe Viskosität |
√ Geeignet für verschmutzte Medien √ Deutlich geringeres Verstopfungsrisiko √ Geringerer Druckabfall bei hochviskosen Flüssigkeiten |
× Das Volumen kann etwas größer sein √ Die Effizienz kann im Vergleich zum Standardspalt leicht niedriger sein |
| Blocktyp | • Undichtheitsfreie Anforderung • Bestimmte Gas-zu-Gas-Anwendungen unter hohem Druck |
√ Keine Dichtungen √ Kompakt, robust √ äußerst hohe Toleranz √ Wartungsfrei ohne Dichtungen |
× Kapazität ist nicht verstellbar × Hohe anfängliche Investitionskosten × Kann nicht zum Reinigen zerlegt werden |
Höhere Effizienz
Unterschiedliche Fischgrätwinkel, Wellentiefen und Abstände beeinflussen die Turbulenzintensität, Wärmeübergangskoeffizienten und Druckverluste. Verschiedene Plattenkombinationen führen ebenfalls zu deutlich unterschiedlichen Wärmeaustauschleistungen. Höhere Strömungsgeschwindigkeiten verbessern die Wärmeübergangskoeffizienten und hemmen die Verschmutzung, erhöhen jedoch die Druckverluste und den Pumpenergieverbrauch. JINFAN verfügt über jahrelange Erfahrung in der Wellprofilgestaltung von Platten und der kundenspezifischen Konfiguration von Strömungskanälen. Basierend auf spezifischen Medieneigenschaften, Durchflussmenge und Temperaturanforderungen stimmen wir die optimale Wellengeometrie exakt ab, um die Verteilung und Geschwindigkeit des Fluids auf beiden Seiten zu optimieren. Unsere Geräte gewährleisten hohe Wärmeübergangskoeffizienten bei gleichzeitiger Minimierung des Strömungswiderstands, maximieren so die Gesamtleistung des Wärmeaustauschs und verhindern effektiv Verstopfungen und Ablagerungen.
Geringere Kosten
Bei dem langfristigen Betrieb von Kraftwerken ist die Kostenkontrolle von Plattenwärmetauschern entscheidend. Bei der Anfangsinvestition sollten die kosteneffizientesten Produkte berücksichtigt werden, und auch die Wartungskosten sowie Produktkosten während des Betriebs des Wärmetauschers müssen einbezogen werden. JINFAN verfügt über ein breites Produktsortiment, das von wirtschaftlichen Edelstahl-Dichtungstypen bis hin zu leistungsstarken vollgeschweißten Titanlegierungstypen reicht. Die einzigartige verschmutzungsresistente Wellenprofilgestaltung verlängert effektiv die Lebensdauer der Anlage und die Intervalle zwischen den Reinigungen, wodurch die Häufigkeit und Kosten der Wartung reduziert werden. Aufgrund jahrelanger Branchenerfahrung und ausgereifter Supply-Chain-Management-Strategien empfiehlt JINFAN Ihnen die am besten geeigneten und kosteneffizientesten Lösungen.
Besserer Service
In Kraftwerken, in denen äußerst hohe Anforderungen an die Zuverlässigkeit der Ausrüstung und die Betriebseffizienz gestellt werden, ist die Wahl eines renommierten Plattenwärmetauscher-Lieferanten von entscheidender Bedeutung. JINFAN hat sich durch jahrelange intensive Erfahrung und Wissen im Energiebereich als vertrauenswürdiger Partner für zahlreiche Kraftwerke etabliert. Wir verfügen über ein technisches Team aus erfahrenen Thermalingenieuren und Experten für Fluidmaschinen. Diese sind nicht nur in Wärmeübertragungsprozessen versiert, sondern verstehen auch die Abläufe und Betriebseigenschaften von Kraftwerken bis ins Detail. Wir bieten individuelle, professionelle technische Beratung, um Ihre Anforderungen zu klären und Ihre Fragen zu beantworten. Unser umfassendes After-Sales-Service-System, ein professionelles Wartungsteam sowie ein großer Ersatzteillagerbestand gewährleisten zeitnahe, effiziente und fachkundige Unterstützung über den gesamten Lebenszyklus hinweg. So stellen wir einen kontinuierlichen und stabilen Betrieb Ihrer Geräte sicher und maximieren den Wert Ihrer Investition in die Ausrüstung.
JINFAN ist darauf verpflichtet, Kunden weltweit effiziente, zuverlässige und kundenspezifische Wärmetauscherlösungen anzubieten. Mit einem tiefen Verständnis für Fluid-Thermodynamik und Kraftwerksprozesse leisten wir robuste Unterstützung für Ihre Kraftwerke und arbeiten gemeinsam an einer höheren Effizienz und nachhaltigen Entwicklung in der Energiebranche.
Kontaktieren Sie uns

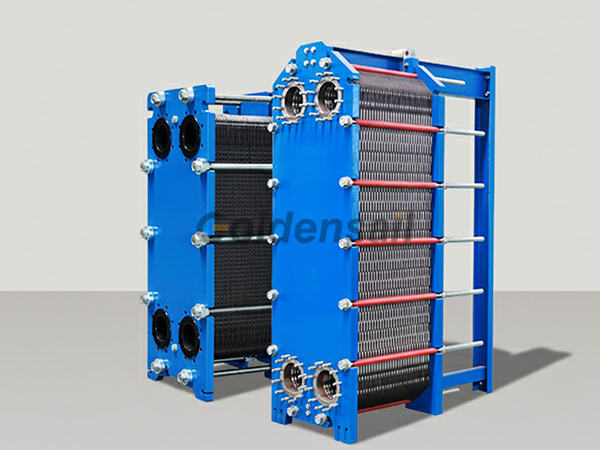

Abnehmbar für eine einfache Wartung und Inspektion. Wir bieten Hunderte von Plattenarten, verschiedene Materialien und mehrere Dichtungsmodelle an.
Speziell für Phasenwechselprozesse wie Dampfkondensation hergestellt, ermöglicht es eine extrem hohe Wärmerückgewinnung.
Speziell für die Flüssigverdampfung entwickelt und hergestellt, kann die spezielle Strömungskanalgestaltung eine extrem hohe Wärmeübertragungseffizienz erreichen.
Für den Energiesektor und die hochwertige Fertigung ausgelegt, eignet es sich für Anwendungen mit ultrahohem Druck, wie beispielsweise die Erzeugung von Hochdruck-Wasserstoff.
Durch die einzigartige breite Strömungskanalgestaltung können Medien mit Partikeln, Fasern, Pulpe oder hochviskosen Flüssigkeiten problemlos verarbeitet werden.
Ohne Dichtungen entfällt das Risiko von Leckagen. Es wird häufig bei höchsten Temperaturen, Drücken und starker Korrosivität eingesetzt.
Ideal für Hochdruck- und korrosive Medien. Wir verfügen über verschiedene Spezifikationen geschweißter Plattenpakete.
