Was ist ein Plattenwärmetauscher?

2024-03-14

Grundprinzip

Plattenwärmetauscher ist ein industrielles Energiespargerät, das dazu dient, Wärme zwischen zwei Fluiden über eine Reihe von Metallplatten zu übertragen. Diese Platten bestehen in der Regel aus rostfreiem Stahl, Titan oder anderen korrosionsbeständigen Materialien mit guter Wärmeleitfähigkeit. Die Flüssigkeiten fließen auf gegenüberliegenden Seiten der Platten, wodurch ein Wärmeübergang stattfindet, während sie aneinander vorbeiströmen.

Plattenwärmetauscher bestehen aus einer Anzahl von gewellten Metallplatten, zwischen denen jeweils zwei Platten ein Kanal gebildet ist. Heiße und kalte Flüssigkeiten strömen abwechselnd durch diese Kanäle, um Wärme ohne direkten Kontakt auszutauschen. Die heiße Flüssigkeit fließt durch die Platten auf einer Seite und überträgt Wärme auf die Platten; diese Wärme wird anschließend durch die Platten an die kalte Flüssigkeit auf der anderen Seite der Platten weitergeleitet. An den Rändern der Platten befinden sich Gummabdichtungen, die die Strömungsrichtung des Fluids steuern und Leckagen verhindern.

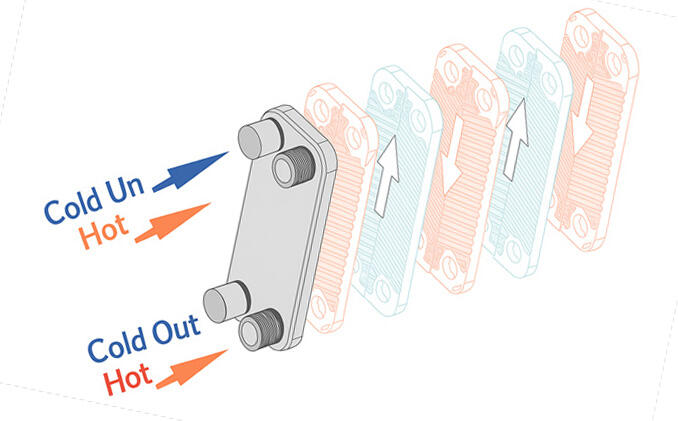

plate type heat exchanger working principle

prinzip des Plattenwärmetauschers

Vorteile

Hohe Wärmeübertragungswirksamkeit

✅ Das Design von Plattenwärmetauschern ermöglicht eine große Oberfläche für den Wärmeübergang, wodurch sie beim Wärmetransport zwischen Flüssigkeiten äußerst effizient sind. Diese Effizienz wird durch die turbulente Strömung verstärkt, die durch die gewellten Platten erzeugt wird, was dazu beiträgt, die Wärmeübertragungsrate des Wärmetauschers zu maximieren.

Kleiner Grundriss

✅ Die dünnen Platten und enge Anordnung sorgen für ein kompakt gebautes Gesamtvolumen und geringes Gewicht. Bei gleicher Wärmeübertragungskapazität ist der Platzbedarf eines Plattenwärmetauschers deutlich reduziert, was ihn für Orte mit begrenztem Platzangebot geeignet macht.

Leicht zu zerlegen und zu reinigen

✅ Das abnehmbare Design macht die Wartung des Plattenwärmetauschers sehr bequem. Sie müssen lediglich die Spannbolzen lösen, um die einzelnen Teile auseinanderzunehmen, was die Inspektion, Reinigung oder den Austausch von Platten und Dichtungen des Wärmetauschers erleichtert.

Energieeinsparung und Umweltschutz

✅ Die effiziente Wärmeübertragungsleistung reduziert den Energieverbrauch und vermeidet übermäßigen Rohstoffverschleiß. Der Plattenwärmetauscher kann mit einer geringeren Temperaturdifferenz arbeiten, die Energienutzung verbessern und Emissionen reduzieren.

Flexible Erweiterung

✅ Die Anzahl der Platten des Wärmetauschers kann je nach Arbeitsbedingungen flexibel erhöht oder verringert werden, um unterschiedlichen Wärmeübertragungsanforderungen gerecht zu werden. Dieses modulare Design macht die Anlage hochgradig skalierbar.

Geringe Wärmeverluste

✅ Das Fluid hat im Kanal zwischen den PHE-Platten einen kurzen Strömungsweg, eine hohe Strömungsgeschwindigkeit, geringe Wärmeverluste und eine verbesserte Gesamtwärmeübertragungseffizienz.

Plattenwärmetauscher vs. traditioneller Schalenrohrwärmetauscher

Funktion Plattenwärmetauscher Rohrbündel-Wärmetauscher
Wärmeübertragungseffizienz Hoch (turbulenzverstärkt) Niedrig (hauptsächlich laminarer Fluss)
Fußabdruck Kompakt Groß
Wartung Leicht und schnell Komplex, erfordert möglicherweise Heben oder Öffnen
Skalierbarkeit Flexible Platten können hinzugefügt oder entfernt werden Fixiert, nicht einstellbar
Energieeffizienz Hervorragend (funktioniert bei geringen Temperaturdifferenzen) Durchschnittlich (erfordert höhere Temperaturdifferenzen)

Anwendung

Als effizientes und kompaktes Wärmetauscherequipment werden Plattenwärmetauscher in zahlreichen Branchen eingesetzt, um die unterschiedlichen Anforderungen an den Wärmeaustausch unter verschiedenen Betriebsbedingungen zu erfüllen.

Heizung, Lüftung und Klimaanlage (HLK)

✅ Wird zum Wärmeaustausch im zentralen Klimaanlagensystem von Gebäuden verwendet, um die Energieeffizienz zu verbessern und Energie zu sparen.

Chemische Industrie

✅ Spielt eine entscheidende Rolle im Reaktionsprozess, bei der Kühlung, Beheizung und Wärmerückgewinnung und ist für korrosive sowie Hochtemperaturbedingungen geeignet.

Energieindustrie

✅ Wird im Umlaufkühlsystem von Kraftwerken, zur Schmieröl-Kühlung, Wasser-Wasser-Wärmeübertragung usw. eingesetzt.

Lebensmittel und Getränke

✅ Wird bei der Pasteurisierung von Milch, der Kühlung von Bier, dem Erwärmen von Saft usw. eingesetzt und entspricht den Hygienestandards.

Pharmazeutische Industrie

✅ Erfüllt Reinheitsanforderungen, wird zur Flüssigkeitsbeheizung, Kühlung und Wärmerückgewinnung im Prozess eingesetzt.

Papierherstellung und Textilindustrie

✅ Wird zur Schlammbeheizung, Rückgewinnung von Spülwasser, Temperaturregelung von Färbelösungen usw. eingesetzt.

Schiffbau und Offshore-Technik

✅ Wird für Wärmetaufgaben unter maritimen Bedingungen eingesetzt, wie z. B. Hauptmotor-Kühlung und Süßwassererzeugungssysteme.

Ob Energie-Rückgewinnung, Fluidkühlung oder Prozessbeheizung – Plattenwärmetauscher bieten effiziente und stabile Wärmeübertragungslösungen.
